5- Einschalten des IP Link
1. Schalten Sie den IP Link ein.
2. Vergewissern Sie sich vor der Konfiguration, dass sich der IP Link im Werkstandard (DHCP)-Modus
befindet. Informationen zu den Leuchtmustern in den unterschiedlichen Status finden Sie in
Tabelle 1 auf Seite 4.
3. Schließen Sie das Netzwerkkabel an.
6- Definieren des EntraPass-Standorts
Vorbereitungen
Folgende Vorbereitungen müssen getroffen werden:
•
Das Informationsblatt für die Netzwerkkonfiguration muss vollständig ausgefüllt werden.
•
Sie verfügen mindestens über EntraPass 4.00.
Hinweis:
Der IP Link kommuniziert lokal über eine 10/100 Base-T-Ethernetverbindung mit EntraPass.

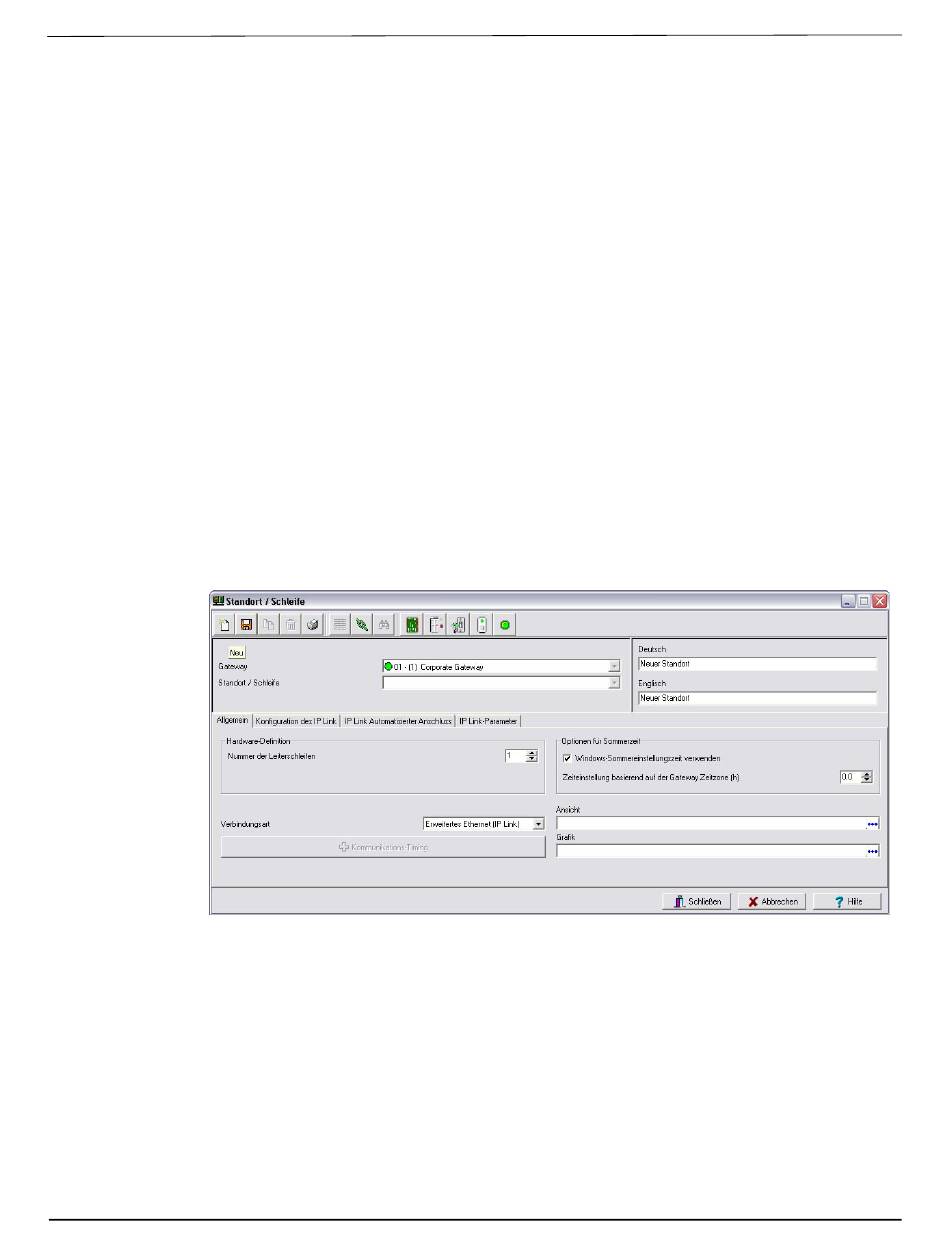

1. Wählen Sie im Menü Geräte die Option Standort oder klicken Sie auf Geräte > Standort.
2. Klicken Sie links oben im Fenster „Standort/Datenbus" auf Neu, um einen neuen Standort zu
erstellen.
3. Geben Sie den Namen des Standorts für beide Sprachen ein.
4. Wählen Sie auf der Registerkarte Allgemein im Menü Verbindungsart die Option Erweitertes
Ethernet (IP Link).
5. Geben Sie die Anzahl der Kontroller in das Feld ein.
Hinweis:
6. Nehmen Sie alle weiteren erforderlichen Einstellungen vor.
7. Klicken Sie auf die Registerkarte Konfiguration des IP Link.
8. Geben Sie die MAC-Adresse ein. Sie finden diese auf dem Etikett neben der Anschlussleiste auf
dem IP Link.
Hinweis:
14
Wenn Sie EntraPass Corporate Edition oder EntraPass Global Edition verwenden, müssen
folgende Systemkomponenten installiert und konfiguriert werden:
-
eine EntraPass-Workstation,
-
ein EntraPass Corporate Gateway.
Maximal 32 Kontroller pro IP Link.
Die ersten sechs Stellen sind bereits eingegeben und können nicht geändert werden:
00:50:F9:00:00:00.
DN1692-0710
