3- Verbinden des IP Link mit dem Datenbus
Der IP Link kann mit allen Kantech-Steuerungen wie KT-100, KT-200 und KT-300 verbunden werden.
KT-100 nutzt nur RS-485, KT-200 und KT-300 beide.
•
Weitere Informationen zum Anschluss von RS-232 an VC-485 mit einem RJ12-Stecker finden Sie in
Tabelle 9 und Abbildung 1.
•
Weitere Informationen zum Anschluss von RS-232 an KT-300 mit einem RJ12-Stecker finden Sie in
Tabelle 9 und Abbildung 2.
•
Weitere Informationen zum Anschluss von RS-232 an KT-200 finden Sie in Abbildung 3.
Hinweis:

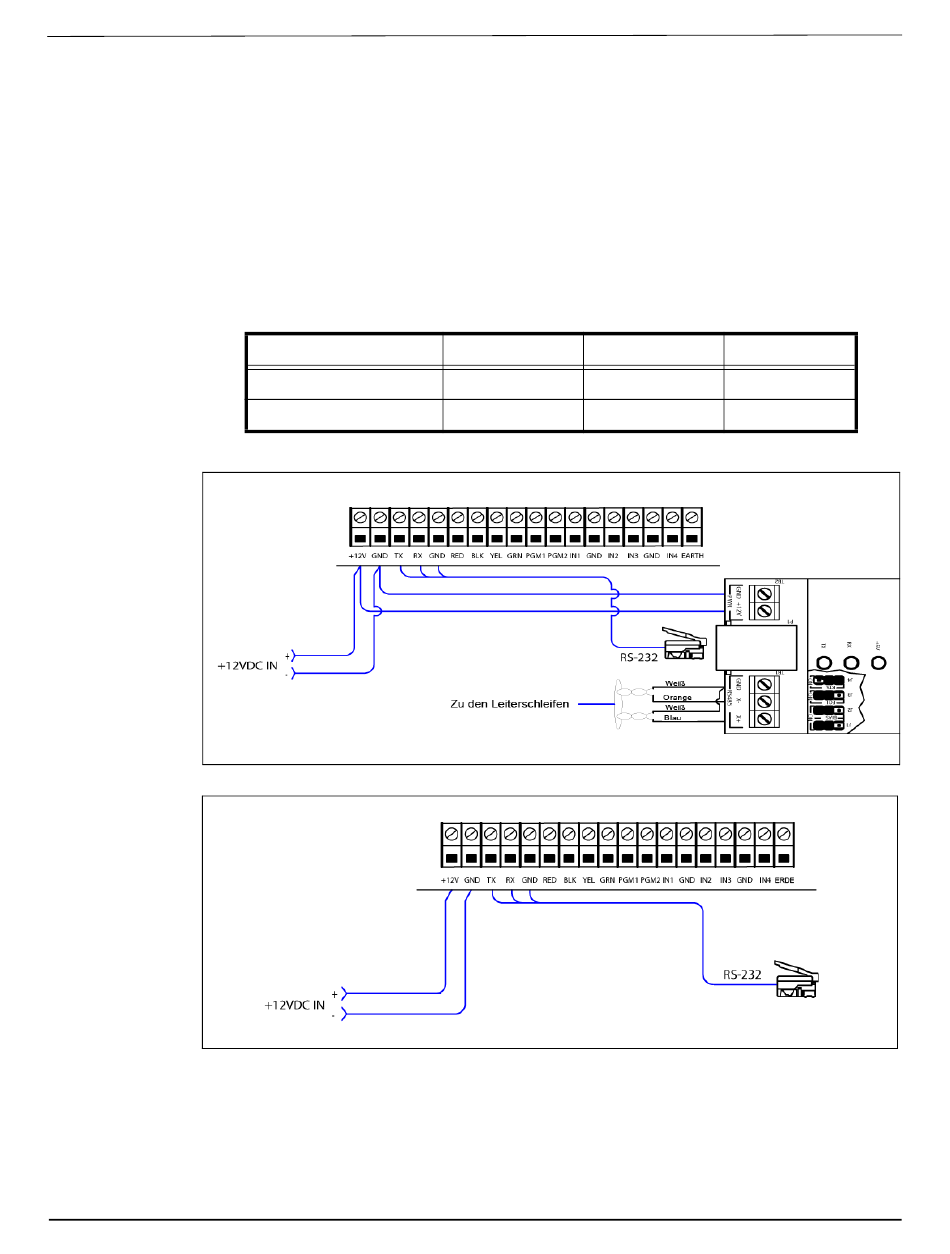

Abbildung 1: RS-232-Anschluss mit RJ12 an VC-485 (KT-100, KT-200 und KT-300)
Abbildung 2: RS-232-Anschluss mit RJ12 an KT-300 #1 (nur mit KT-300)
12
Verwenden Sie immer nur ein Steuerungsmodell für einen Standort oder Datenbus.
Tabelle 9: RS-232-Kabel zum IP Link
RJ12-Stecker an
VC-485
KT-300
DN1692-0710
TX
RX
GRN
RED
RED
GRN
GND
BLK
BLK
