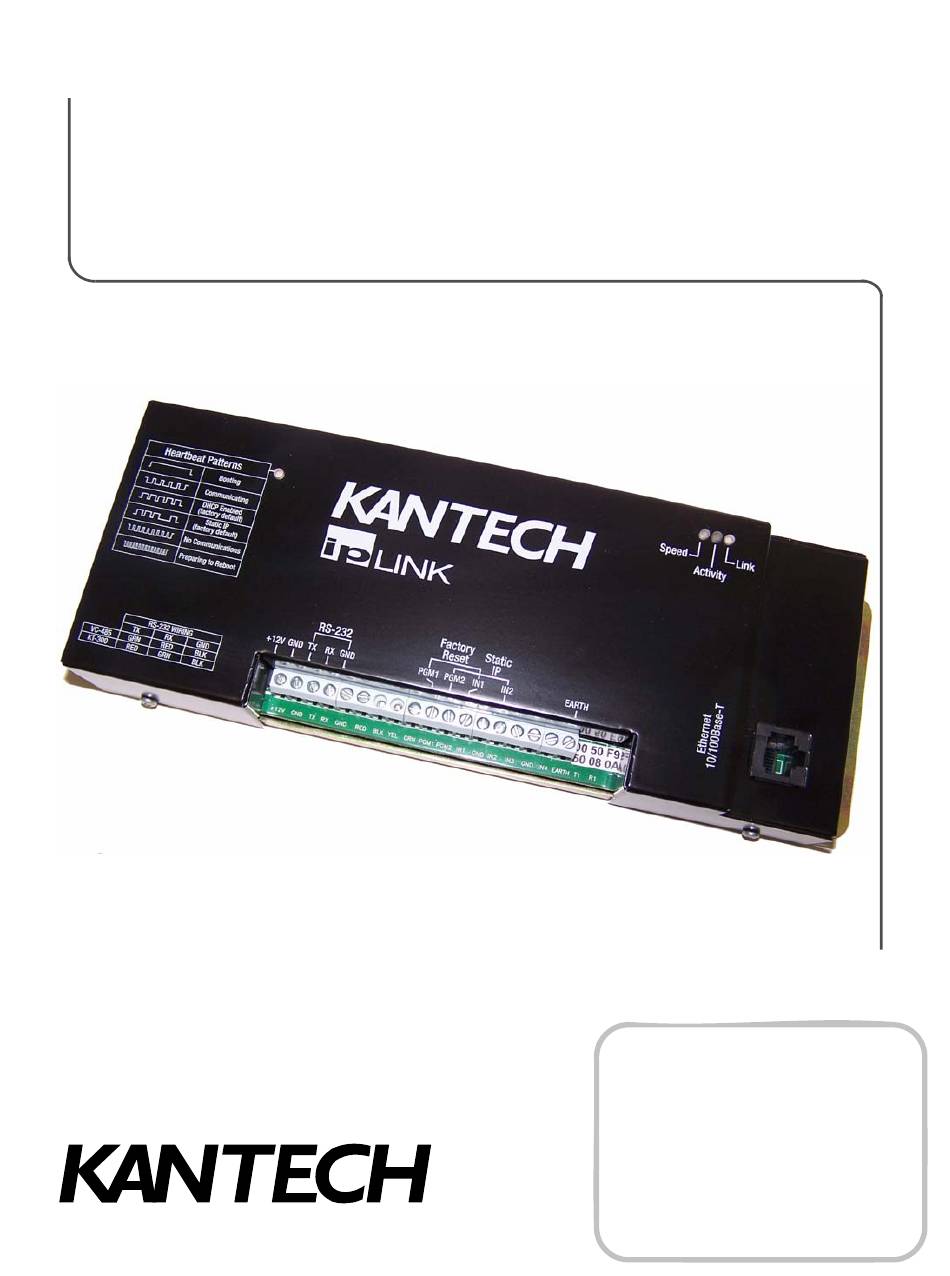

- Seite 1 Kantech IP Link Ethernet-Adapter Installationshandbuch DN1692-0710 Installations- kurzanleitung auf der letzten Seite! DN1670-0706...
-
Seite 3: Inhaltsverzeichnis
Überprüfen der Kommunikation mit dem IP Link ............17 Konfigurieren des IP Link in einem WAN/Internet ............18 Vorbereiten des WAN für den IP Link ..........18 Konfigurieren des IP Link am Remotestandort ....... 18 Prüfen der IP Link-Kommunikation mit dem Gateway ..... 20 Konfigurieren des IP Link über die Web-Konfigurationsseite ........21... - Seite 4 DN1692-0710...
-
Seite 5: Allgemeine Informationen
Drucklegung aktuell und können sich jederzeit ohne Vorankündigung ändern. Kantech und das Kantech-Logo sind in den USA und/oder anderen Ländern Marken der Tyco International Services AG bzw. ihrer Tochtergesellschaften. Technischer Wenden Sie sich bei technischen Fragen zum IP Link und anderen Kantech-Produkten an den Support technischen Support: Montag bis Freitag. Country/Region... -
Seite 6: Technische Daten Zu Richtlinienanforderungen
• UL-Norm für Geräte von Zugangskontrollsystemen. Einhaltung • Der IP Link ist in der UL 294 für den ergänzenden Einsatz mit EntraPass, KT-300-Steuerungen, von UL 294 ioProx Proximity-Lesegeräten und T.Rex-REX-Geräten aufgeführt. • Jedes IP Link-Gehäuse wird an einem sicheren und geschützten Standort montiert. -
Seite 7: Übersicht
Bedarf. So wird die erforderliche Bandbreite für den Betrieb Ihres Sicherheitssystems im Netzwerk erheblich gesenkt. Der IP Link spielt bei der Feststellung, was bei bestimmten Ereignissen und Befehlen zu tun ist, eine wesentliche Rolle. Der IP Link lenkt bestimmte Ereignisse, die er von einer Steuerung erhält, an das EntraPass Gateway. -
Seite 8: Beschreibung Der Abdeckung
Beschreibung der Abdeckung Der IP Link besitzt eine rote Status-LED, die mit Heartbeat Patterns (mit Abdeckung) oder STAT (ohne Abdeckung) beschriftet ist. Ihr Hauptzweck besteht darin anzuzeigen, ob EntraPass vorhanden ist und ob Abrufe stattfinden. Tabelle 1 beschreibt die verschiedenen Muster, die auftreten können. Eine Beschreibung der anderen Status-LEDs finden Sie in Tabelle 2. -
Seite 9: Konfigurationsoptionen
Der IP Link kann über 3 unterschiedliche Optionen konfiguriert werden: • Mit EntraPass, wenn sich der IP Link im gleichen lokalen Netzwerk (LAN) befindet • Mit der Anwendung KT-Finder lokal über ein LAN oder remote über das Internet oder WAN •... -
Seite 10: Bestellinformationen
Netzwerkarchitektur feststellen. Diese Angaben sind für den korrekten Betrieb des Kantech-Produkts, das Sie installieren werden, sehr wichtig. Wenden Sie sich an den Netzwerkadministrator des Standorts, an dem Sie den IP Link installieren, damit dieser Ihnen alle erforderlichen Netzwerkinformationen gibt. Sammeln Sie die für die Konfiguration des IP Link erforderlichen Netzwerkinformationen und füllen Sie das Informationsblatt für die Netzwerkkonfiguration aus, das Sie am Ende dieses Dokuments finden. -
Seite 11: Lan-Konfigurationen
Sie verwenden diesen Konfigurationstyp in einer Umgebung, in der der Kunden-DHCP-Server die IP- Adresse dem IP Link automatisch zuweist. Zusätzlich muss die IP-Adresse des IP Link gleich bleiben. Dies wird als reservierter DHCP bezeichnet. Wir empfehlen die Verwendung der EntraPass- Anwendung für die Konfiguration des IP Link. -
Seite 12: Wan-Konfigurationen
Statische IP-Adressierung Sie verwenden diesen Adresstyp in einer Umgebung, in der der Netzwerkadministrator die IP-Adresse für die Kommunikation zwischen EntraPass und IP Link festlegt. Da sich die EntraPass-Anwendung am Host-Standort befindet, müssen Sie KT-Finder verwenden, um den IP Link zu konfigurieren. -
Seite 13: Vor Der Installation
Informationsblatt für die Netzwerkkonfiguration griffbereit halten und eine Kopie beim IP Link aufbewahren. Stellen Sie sicher, dass alle Teile funktionieren, alle notwendigen Werkzeuge vorhanden sind und der Standort richtig vorbereitet wurde. Wenn Sie Ihren IP Link mit EntraPass verbinden, müssen Sie sicherstellen, dass Sie EntraPass v4.00 oder höher verwenden. Netzwerk- •... -
Seite 14: Referenzmaterial-Checkliste
Alle vorbereitenden Standortarbeiten wurden abgeschlossen und der Standort ist sauber und frei von Staub oder anderen Kontaminationsstoffen. Aufgabenlisten Tabelle 7 gibt die Aufgaben für die Konfiguration des IP Link in einem LAN an. Tabelle 7: Aufgabenliste für eine LAN-Konfiguration Aufgabe... -
Seite 15: Montage Des Ip Link
Lassen Sie an den Seiten einen Spalt von 23 cm und an der Vorderseite von mindestens 33 cm. • Stellen Sie den IP Link nicht in der Nähe von elektrischen Geräten oder Kommunikationsgeräten auf. • Installieren Sie den IP Link mit den vier Schneidschrauben an den Befestigungsbohrungen an der gewünschten Wand. -
Seite 16: Verbinden Des Ip Link Mit Dem Datenbus
3- Verbinden des IP Link mit dem Datenbus Der IP Link kann mit allen Kantech-Steuerungen wie KT-100, KT-200 und KT-300 verbunden werden. KT-100 nutzt nur RS-485, KT-200 und KT-300 beide. • Weitere Informationen zum Anschluss von RS-232 an VC-485 mit einem RJ12-Stecker finden Sie in Tabelle 9 und Abbildung 1. -
Seite 17: Anschließen Des Stromversorgung
IP Link Installationshandbuch 3- Verbindung des IP Link mit dem Datenbus (Fortsetzung) Abbildung 3: RS-232-Anschluss an KT-200 #1 4- Anschließen des Stromversorgung Nur für KT-300-Steuerungen • Verwenden Sie 12 V DC von den Anschlüssen 12V AUX. Bei KT-100- und KT-200-Steuerungen •... -
Seite 18: Einschalten Des Ip Link
5- Einschalten des IP Link 1. Schalten Sie den IP Link ein. 2. Vergewissern Sie sich vor der Konfiguration, dass sich der IP Link im Werkstandard (DHCP)-Modus befindet. Informationen zu den Leuchtmustern in den unterschiedlichen Status finden Sie in Tabelle 1 auf Seite 4. - Seite 19 14.Vergewissern Sie sich, dass die Option Konfiguration übertragen markiert ist. Hinweis: Markieren Sie die Option Zugriff auf IP Link uber KT-Finder zulassen, um Fehler in der IP Link-Konfiguration mit KT-Finder anzeigen und beheben zu können. 15.Geben Sie die Öffentliche IP-Adresse oder den Domain-Namen des Remote-DHCP-Servers bzw.
- Seite 20 6- Definieren des EntraPass-Standorts (Fortsetzung) 16.Klicken Sie auf die Registerkarte IP Link Parameter. 17.Überprüfen Sie die Verschlüsselung unter Weg-Konfiguration aktivieren. Es wird automatisch ein zufälliger Schlüssel erstellt. 18.Wählen Sie im Feld Kontroller’s baud rate die Baudrate des Steuerungsdatenbusses. Hinweis: Die Baudrate für die KT-200-Steuerung beträgt maximal 19200.
-
Seite 21: Überprüfen Der Kommunikation Mit Dem Ip Link
19.Die Einstellungen im Bereich Wartezeiten beziehen sich auf die Kommunikation mit dem Gateway. Um den Verbindungsstatus des IP Link mit EntraPass zu überprüfen und größeren Netzwerkverkehr zu vermeiden, sendet der IP Link in vordefinierten Abständen (beispielsweise 60 Sekunden) ein Muster an EntraPass. -
Seite 22: Konfigurieren Des Ip Link In Einem Wan/Internet
Dadurch könnte das Gerät nur in einem LAN verwendet werden. Konfigurieren des IP Link am Remotestandort KT-Finder ist eine Anwendung für die Konfiguration des IP Link im Local Area Network (LAN) oder Wide Area Network (WAN). Wichtig: KT-Finder ist auf der EntraPass-CD-ROM enthalten und kann zudem kostenlos unter heruntergeladen werden. - Seite 23 8- Konfigurieren des IP Link in einem WAN/Internet (Fortsetzung) 4. Wählen Sie den IP Link im Menü Gerät aus. 5. Geben Sie die MAC-Adresse des IP Link ein und klicken Sie auf Verbinden. 6. Wenn der IP Link gefunden wird, wird die Konfigurationsseite angezeigt.
-
Seite 24: Prüfen Der Ip Link-Kommunikation Mit Dem Gateway
Der IP Link sollte nach einigen Minuten die Kommunikation mit dem Gateway aufnehmen. Überprüfen Sie folgende Punkte, um sicherzustellen, dass eine Kommunikation besteht: 11. Die LED „Heartbeat Patterns“ des IP Link blinkt einmal pro Sekunde kurz (siehe Tabelle 1 auf Seite 4). -
Seite 25: Konfigurieren Des Ip Link Über Die Web-Konfigurationsseite
Stellen Sie fest, welche Verbindung mit dem IP Link besteht, und wählen Sie das entsprechende Netzwerkkabel. Nachstehend jeweils ein Beispiel für die unterschiedlichen Netzwerkkabeltypen 1. Vergewissern Sie sich vor der Konfiguration, dass sich der IP Link im erzwungenen statischen IP und Werkstandard-Modus befindet. Überprüfen Sie die Muster, um den Status festzustellen. - Seite 26 5. Geben Sie die IP-Adressen laut Informationsblatt für die Netzwerkkonfiguration ein und klicken Sie auf Konfiguration für IP Link speichern (Save configuration to IP Link). 6. Wenn Sie den konfigurierten IP Link am Standort installieren, müssen Sie dieselben Informationen in die EntraPass-Workstation eingeben.
-
Seite 27: Aktualisieren Der Ip Link-Firmware
Während dieses Upgrades besteht bis zu fünf Minuten lang keine Kommunikation mit der Steuerung. Dies muss entsprechend berücksichtigt werden. 1. Überprüfen Sie den Kommunikationsstatus zwischen dem IP Link und dem Gateway. Wählen Sie auf der EntraPass-Workstation im Menü Betrieb die Option Standort. - Seite 28 6. Wählen Sie im Menü Optionen die Option Systemparameter. 7. Klicken Sie im Bereich Firmware auf die Registerkarte IP Link. 8. Vergewissern Sie sich, dass die Option Aktualisierung von IP Link uber TFTP aktivieren markiert ist. 9. Klicken Sie auf die drei Punkte, um die Firmware-Datei anzugeben.
- Seite 29 20.Wählen Sie die Option Vollstandiger Status, um die neue Firmware-Version anzuzeigen. 21.Zwei äußerst wichtige Statusmeldungen müssen ebenfalls aufgeführt sein: • IP Link Kommunikation OK für den Status der IP Link-Kommunikation mit dem Gateway. • Standort Kommunikation OK für die Kommunikation der Steuerungen mit dem Gateway über IP Link.
-
Seite 30: Zurücksetzen Des Ip Link
Zurücksetzen des IP Link Der IP Link kann zu Wartungs- und Konfigurationszwecken zurückgesetzt werden. Der IP Link kann auf zwei Arten zurückgesetzt werden: Werkstandard (DHCP) und erzwungene statische IP. Tabelle 12: Rücksetzoptionen Rücksetzarten Anweisungen Werkstandard WARNUNG: Mit dieser Rücksetzart werden sämtliche IP Link- (DHCP) Konfigurationseinstellungen einschließlich der IP-Adresse zurückgesetzt. -
Seite 33: Kantech Ip Link Ethernet-Adapter Informationsblatt Für Die Netzwerkkonfiguration
Kantech IP Link Ethernet-Adapter Informationsblatt für die Netzwerkkonfiguration Bitte füllen Sie pro IP Link ein Blatt aus. Firma: Standortname: LAN oder WAN (verso) LAN-Konfigurationen für den IP Link Verfahren 6: Definieren EntraPass-Standorts auf Seite 14. MAC-Adresse: 00:50:F9: ______:______:______ Port (18810 Standard) oder _______... - Seite 34 EntraPass Special Edition / Gateway Corporate IP-Adresse: ______.______.______.______ Router Lokale IP-Adresse: ______.______.______.______ oder Domain-Name: _____________________________ Leiten sie die ports Verfahren 8: IP Link in einem WAN/Internet auf Seite 18. EntraPass gateway-Ports: 18001 (UDP) und 18801 (UDP) IP Link-Standorts MAC-Adresse: 00:50:F9: ______:______:______ IP-Adresse-Typ:...
