DEUTSCH

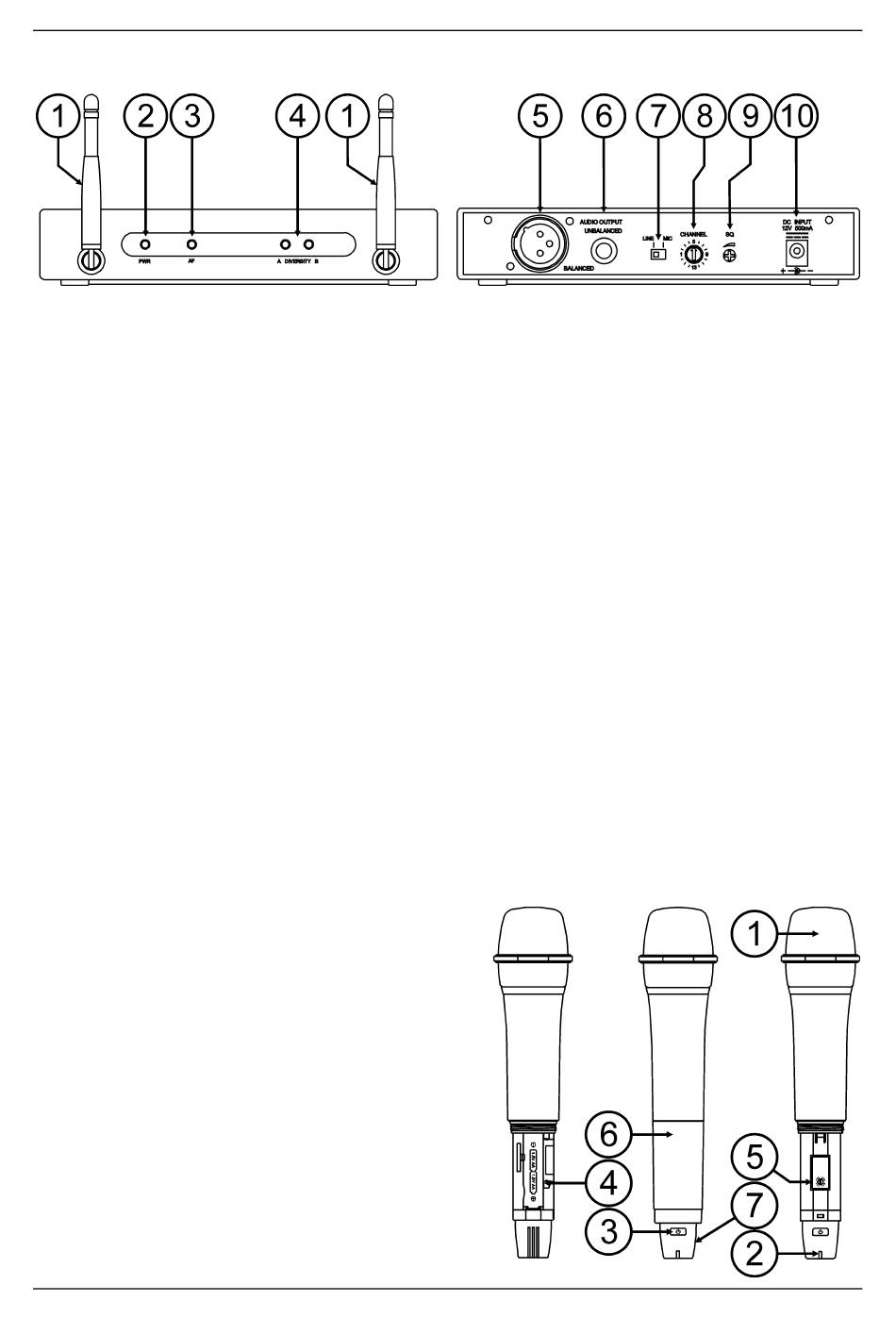

RECEIVERFUNKTIONEN
1. Antennen: Fest montierte UHF-Antennen von vorgegebener Länge an der Frontblende des Geräts.
Bringen Sie diese für den Betrieb des Geräts in vertikale Stellung.
2. Einschaltanzeige: Die LED-Anzeige leuchtet, wenn der Empfänger betriebsbereit ist.
3. Tonfrequenzanzeige: Die Anzeige leuchtet, wenn ein Tonsignal empfangen wird.
4. Diversity A. B Anzeigen: Diese LEDs zeigen an, welche Antenne das Funksignal gerade empfängt.
5. Symmetrischer Ausgang: 3-Stift XLR-Buchse gewährleistet symmetrischen, niederohmigen Ausgang.
Wenn Ihr Tonmischer mit einem symmetrischen Eingang ausgestattet ist, schließen Sie den Empfänger
besser an diesem XLR-Ausgang an. Vergessen Sie nicht, den Mikro-/Linienschalter (7) in die gewünsch-
te Stellung zu bringen.
6. Asymmetrischer Ausgang: Asymmetrischer 6,3 mm Klinken(Mono)-Tonausgang. Kann zum Anschlie-
ßen eines Guitarrenverstärkers oder jedes anderen asymmetrischen Tonmischereingangs benutzt wer-
den. Vergessen Sie nicht, den Mikro-/Linienschalter (7) in die gewünschte Stellung zu bringen.
7. Mikro-/Linienschalter: zum Auswählen des Ausgangspegels des symmetrischen XLR-Steckers oder
der asymmetrischen 6,3 mm Klinke. Er kann für einen Mikrofon- (-20dB) oder Linienpegel (0dB) einge-
stellt werden.
8. Kanalwähler: Benutzen Sie den Drehschalter, um einen der 16 verfügbaren Kanäle zu wählen. Achten
Sie darauf, dass der am Empfänger ausgewählte Kanal stets mit dem des Senders (Handmikro oder
Beltpack) übereinstimmt.
9. Squelch Regelung: um unerwünschte und störende Geräusche zu verhindern, schaltet das Squelch
den Tonausgang des Empfängers aus, wenn die erfassten Tonfrequenzsignale zu schwach sind. Mit der
Squelch-Regelung können Sie den Mindesttonsignalpegel festlegen, ab dem das Tonsignal nicht mehr
unterdrückt wird. Wenn das Squelch zu hoch eingestellt wird, wird die Reichweite (max. Entfernung) des
Systems verringert. Das Squelch ist werksseitig bereits eingestellt und muss normalerweise nicht mehr
verändert werden. Sollten Sie den Squelchpegel aus irgendeinem Grund anpassen müssen, setzen Sie
ihn bitte auf den Mindestwert, ehe Sie den Empfänger einschalten und passen Sie ihn dann langsam an
indem Sie die Trial-and-error Methode anwenden.
10. GS IN: GS-Eingangsbuchse für den mitgelieferten WS-Adapter.
FUNKTIONEN DES HANDMIKROFONS
1. Netz: Schützt die Kapsel des dynamischen Richtmik-
rofons und vermindert Atem- und Windgeräusche.
2. Batteriezustands-LED: diese LED zeigt den Batte-
riezustand an. Wenn der Sender EINgeschaltet ist:
• LED brennt im Dauerbetrieb: die Batterie ist noch
in einem guten Zustand.
• LED blinkt schnell: zeigt an, dass die Batterie
nicht mehr genügend Energie aufweist und bald ge-
laden werden sollte.
• LED brennt nicht: die Batterie ist entweder platt
oder nicht korrekt eingesetzt. Sie müssen die Batte-
rie richtig einsetzen oder wechseln.
3. EIN/AUS-Schalter: halten Sie diesen Knopf einige
Sekunden lang gedrückt, um den Sender ein-
/auszuschalten.
4. Batteriefach: Legen Sie zwei wiederaufladbare oder
Trockenbatterien (Alkali) vom Typ AA in das Fach
JB SYSTEMS
®
BEDIENUNGSANLEITUNG
3/9
WMS-100 + WBS-200
