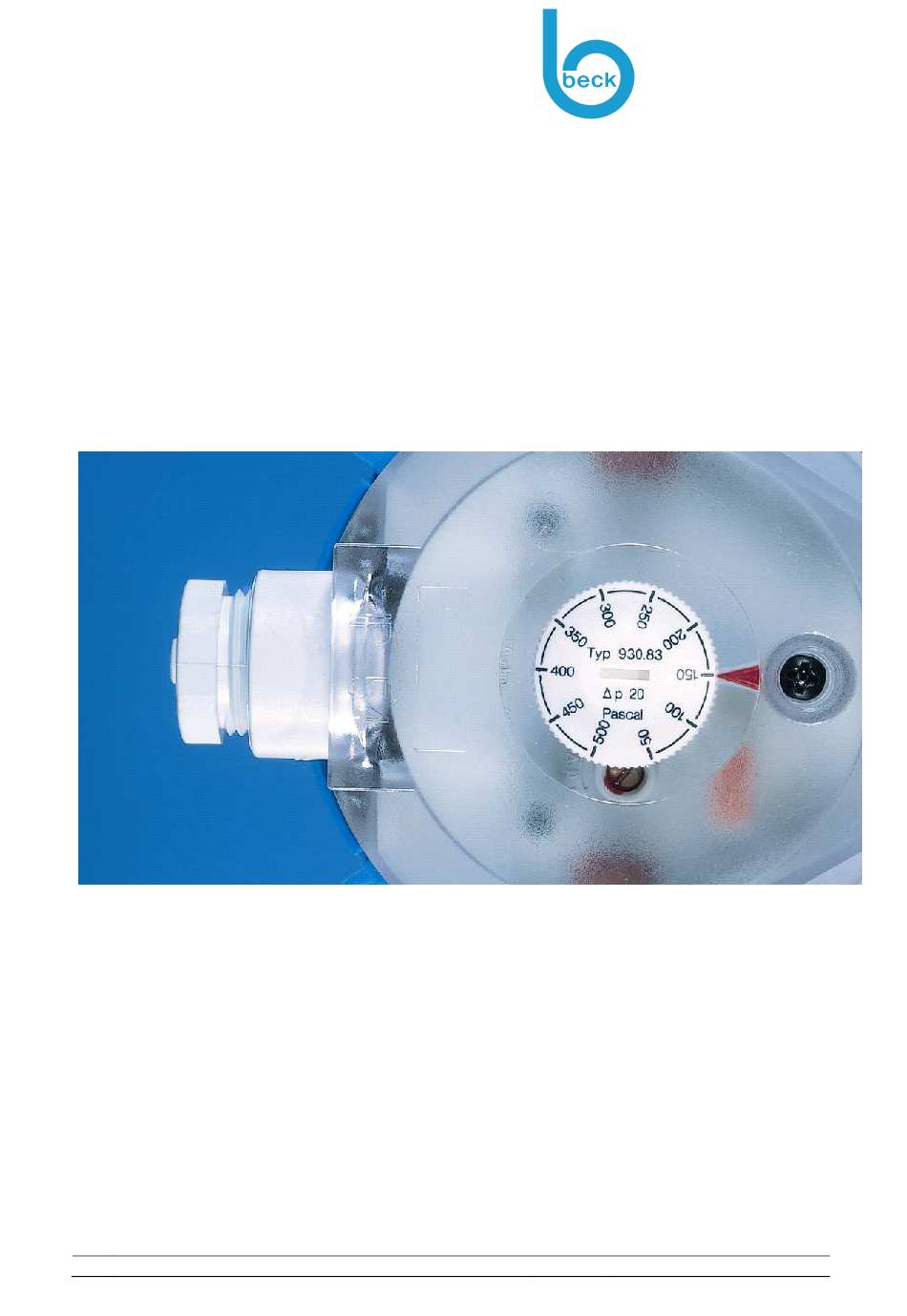

- Seite 1 Beck GmbH Druckkontrolltechnik Ferdinand-Steinbeis-Straße 4 71144 Steinenbronn Bedienungsanleitung Die einstellbaren Differenzdruckwächter Typ 930..EX Kennung: 060925-BA-930-R9-2016_deutsch_Druckversion.doc Bedienungsanleitung – Druckwächter - Typ-930...EX Rev.9 Seite 1 von 18...
-
Seite 2: Inhaltsverzeichnis
Kreissparkasse Esslingen-Nürtingen (BLZ 611 500 20) 57 011 970 Amtsgericht Böblingen HRB 6050 (0 71 57) 52 87-83 S.W.I.F.T. ESSLDE66 IBAN: DE33 6115 0020 0057 0119 70 Geschäftsführer: Rainer Beck, Telefax +49 7157 52 87-83 Commerzbank Stuttgart (BLZ 600 400 71) 876 179 300 Hans-Peter Funk, Dr. -
Seite 3: Allgemeine Hinweise
Beck GmbH Allgemeine Hinweise Druckkontrolltechnik Sicherheitshinweise Ferdinand-Steinbeis-Straße 4 71144 Steinenbronn 1 Allgemeine Hinweise Diese Bedienungsanleitung enthält alle erforderlichen Informationen für eine schnelle Inbetriebnahme und einen sicheren Betrieb von Druckwächtern vom Typ 930..EX Lesen Sie diese Bedienungsanleitung vor der Montage, Inbetriebnahme, Wartung oder Reparatur Sorgen Sie dafür, dass diese Bedienungsanleitung immer verfügbar ist... -
Seite 4: Sicherhinweise Für Explosionsgefährdete Bereiche
Beck GmbH Allgemeine Hinweise Druckkontrolltechnik Sicherheitshinweise Ferdinand-Steinbeis-Straße 4 71144 Steinenbronn 1.1.2 Sicherhinweise für explosionsgefährdete Bereiche Der Druckwächter 930..EX ist für den Einsatz in gas- als auch staubexplosionsgefährdeten Bereichen geeignet Beachten Sie die geltenden Vorschriften und anlagenspezifischen Bestimmungen Die Einhaltung wichtiger Kenndaten des Explosionsschutzes Ihrer Anwendung müssen durch die Kennzeichnung des Produktes erfüllt werden... -
Seite 5: Bestimmungsgemäße Verwendung
Beck GmbH Bestimmungsgemäße Verwendung Druckkontrolltechnik Anwendungsbereich Ferdinand-Steinbeis-Straße 4 71144 Steinenbronn 2 Bestimmungsgemäße Verwendung 2.1 Anwendungsbereich Verwendungszweck Die einstellbaren Differenzdruckwächter haben vorwiegend folgende Aufgabe Überwachung des Luftstromes in Lüftungsschächten auf ausreichende Verdünnung gesundheitsschädlicher oder explosionsfähiger Gase Zuluft (Frischluft) und/oder Abluft - Absaugung der „schlechten“ Luft Funktionsüberwachung mittels Kontrolle des Luftstromes von... -
Seite 6: Lagerung Und Transport
Beck GmbH Lagerung und Transport Druckkontrolltechnik Verpackung Ferdinand-Steinbeis-Straße 4 71144 Steinenbronn 3 Lagerung und Transport 3.1 Verpackung Das Gerät wird durch eine Verpackung geschützt. Die Verpackung ist umweltverträglich und wie- derverwertbar. Es kommen hauptsächlich folgende Materialien zum Einsatz: Pappkarton PE-Schaum oder PE-Folie Entsorgen Sie bitte die anfallende Verpackung über entsprechende Recyclingfirmen... -
Seite 7: Montage
Beck GmbH Installation Druckkontrolltechnik Montage Ferdinand-Steinbeis-Straße 4 71144 Steinenbronn Folgende Normen und Richtlinien sind hilfreich: EN 1127-1: Explosionsschutz - Grundlagen und Methodik Normen für gas- und staubexplosionsgefährdete Bereiche („G“, „D“): EN 60079-10: Einteilung explosionsgefährdeter Bereiche EN 60079-14: Elektrische Anlagen in explosionsgefährdeten Bereichen EN 60079-17: Prüfung und Instandhaltung... - Seite 8 Beck GmbH Installation Druckkontrolltechnik Anschluss Ferdinand-Steinbeis-Straße 4 71144 Steinenbronn Spannungsversorgung Jedem eigensicheren Betriebsmittel muss ein zugehöriges Betriebsmittel außerhalb des Ex-Bereiches vorgeschaltet sein: Beachtung der maximalen Kenndaten (U, I, P, L, C): Vergleich der Daten auf den Typenschildern des zugehörigen Betriebsmittels und dem Druckwächter 930..EX Anschlusskabel auswählen...
-
Seite 9: Inbetriebnahme
Beck GmbH Inbetriebnahme Druckkontrolltechnik Parametrierung Ferdinand-Steinbeis-Straße 4 71144 Steinenbronn Dokumentation Bedienungsanleitung, Konformitätserklärung, EG-Baumusterprüfbescheinigung Anlagen- und Zonenplan Nachweis zur Einhaltung des Explosionsschutzes (siehe Anhang 9.5) Geräteauswahl: Kategorie-Geräteschutzniveau-„EPL“, Temperaturklasse, Explosionsgruppe, ... Nachweis der Einhaltung der Eigensicherheit 5 Inbetriebnahme Bevor das Gerät mit Spannung beaufschlagt wird, sind folgende Prüfungen durchzuführen: Prüfung der Schrauben auf festen Sitz von... -
Seite 10: Instandhaltung - Wartung
Beck GmbH Instandhaltung - Wartung Druckkontrolltechnik Zeitintervalle Ferdinand-Steinbeis-Straße 4 71144 Steinenbronn 6 Instandhaltung - Wartung Nur eine regelmäßige Inspektion bzw. Wartung gewährleistet eine dauerhaft sichere und zuverlässige Funktion des Gerätes. Es gibt hierbei folgende Unterteilung: Beim Reinigen der Geräte muss dafür gesorgt werden, dass keine elektrostatische Aufladung er- folgen kann (Reinigen mit feuchtem Lappen,…) ! -
Seite 11: Reparatur - Instandsetzung
Beck GmbH Reparatur - Instandsetzung Druckkontrolltechnik Störungen beseitigen Ferdinand-Steinbeis-Straße 4 71144 Steinenbronn 7 Reparatur - Instandsetzung Bevor irgendwelche Arbeiten am Gerät ausgeführt werden, sind folgende Punkte zu beachten: Bei Arbeiten wie Montage, elektrischer Anschluss, oder Öffnen des Gehäuses ist zu gewährleisten, dass keine elektrische Spannung anliegt ein versehentliches Einschalten nicht möglich ist... -
Seite 12: Entsorgung
Beck GmbH Demontage Druckkontrolltechnik Entsorgung Ferdinand-Steinbeis-Straße 4 71144 Steinenbronn “ sind zu beachten Reparatur - Instandsetzung Freiliegende Kabel(ende) sind zu kennzeichnen, und vergewissern Sie sich, dass keine elektrische Spannung anliegt ein versehentliches Einschalten nicht möglich ist 8.1 Entsorgung Das Gerät besteht aus recycelbaren Werkstoffen und ist so aufgebaut, dass eine leichte Trennung von Gehäuse und Elektronik möglich ist. -
Seite 13: Anhang
Beck GmbH Anhang Druckkontrolltechnik Technische Daten und Maßzeichnung Ferdinand-Steinbeis-Straße 4 71144 Steinenbronn 9 Anhang 9.1 Technische Daten und Maßzeichnung Temperaturbereiche Umgebungstemperatur : von -20 °C bis +85 °C Mediumstemperatur bis +85 °C Lagertemperatur: von -40 °C bis +85 °C Membranwerkstoffe Silikon;... - Seite 14 Beck GmbH Anhang Druckkontrolltechnik Technische Daten und Maßzeichnung Ferdinand-Steinbeis-Straße 4 71144 Steinenbronn Ausführungen/Druckbereiche Einstellbereich für Schaltdifferenz Toleranz auf oberen und oberen Schaltdruck eingestellt auf unteren Schaltdruck 930.80 EX 300 Pa 10 Pa ±15 % 930.83 EX 500 Pa 20 Pa ±15 %...
-
Seite 15: Maßzeichnungen Und Zubehör
Beck GmbH Anhang Druckkontrolltechnik Maßzeichnungen und Zubehör Ferdinand-Steinbeis-Straße 4 71144 Steinenbronn 9.2 Maßzeichnungen und Zubehör Bedienungsanleitung – Druckwächter - Typ-930...EX Rev.9 Seite 15 von 18... -
Seite 16: Konformitätserklärung
Beck GmbH Anhang Druckkontrolltechnik Konformitätserklärung Ferdinand-Steinbeis-Straße 4 71144 Steinenbronn 9.3 Konformitätserklärung Bedienungsanleitung – Druckwächter - Typ-930...EX Rev.9 Seite 16 von 18... -
Seite 17: Eg-Baumusterprüfbescheinigung
Beck GmbH Anhang Druckkontrolltechnik EG-Baumusterprüfbescheinigung Ferdinand-Steinbeis-Straße 4 71144 Steinenbronn 9.4 EG-Baumusterprüfbescheinigung Hinweis: weiterführende Dokumentation zur EG-Baumusterprüfung sind auf unserer Homepage als Download abrufbar. Bedienungsanleitung – Druckwächter - Typ-930...EX Rev.9 Seite 17 von 18... -
Seite 18: Nachweise Für Die Einhaltung Des Explosionsschutzes
Beck GmbH Anhang Druckkontrolltechnik Nachweise für die Einhaltung des Explosionsschutzes Ferdinand-Steinbeis-Straße 4 71144 Steinenbronn 9.5 Nachweise für die Einhaltung des Explosionsschutzes Projekt Name Datum Anforderung erfüllt u.a. Anforderung erfüllt u.a. Anwendungs- Temp-Klasse Temp.-Klasse Temp. (Gas) (Staub) (Gas) (Gas) (Gas) (Staub)
