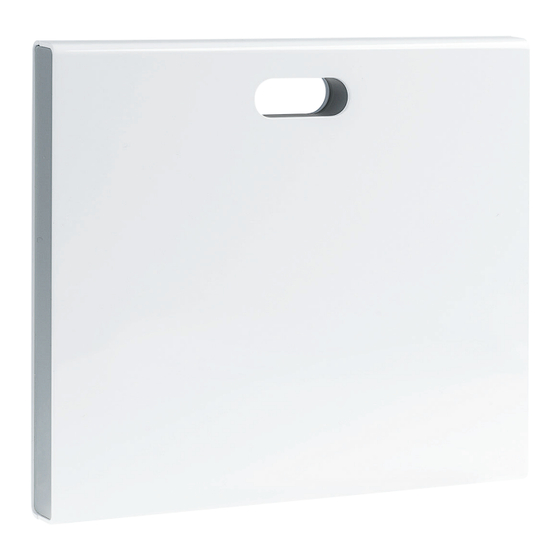

- Seite 1 Smartbox Bedienungs- und Konfigurationsanleitung coviva Smartbox TKP100A WLAN-Stick TKH180 Netzteil (Ersatzbedarf) TKC110 hager.com Seite 1/37 07-2019...
-
Seite 2: Inhaltsverzeichnis
coviva Smartbox Inhalt Geräteaufbau ..........................4 Lieferumfang ................................4 Optionales Zubehör ..............................4 Funktion ............................5 Systeminformation ..............................5 Bestimmungsgemäßer Gebrauch ..........................6 Produkteigenschaften ...............................6 Der Administrationsprozess .......................7 1 Vorbereitungen ........................7 Rollenkonzept ................................7 myHager Konto einrichten ............................7 coviva mobile-App installieren ..........................8 coviva Web-App aufrufen ............................8 2 Projektübernahme ........................9 Als Administrator in der App anmelden ........................9 Benutzer hinzufügen ..............................10 Benutzer bearbeiten/entfernen ..........................11... -
Seite 3: Geräteaufbau
coviva Smartbox Geräteaufbau (10) (11) O N L IN W L A P O W 00 55 87 G C0 3/ 16 (15) (12) (13) (14) (16) Bild 1: Rück-/Seitenansicht und Zubehör (1) RGB LED Anzeige (2) USB Anschlussbuchsen (3) RJ45 Anschlussbuchse (LAN) (4) Anschluss Spannungsversorgung (5) QR-Code mit coviva ID (6) Betriebs-LED POWER... -
Seite 4: Funktion
coviva Smartbox Funktion Systeminformation Die coviva Smartbox bildet die Schnittstelle von drahtlos kommunizierenden Geräten wie KNX- Funk Aktoren oder Twin Band Geräten und WLAN- sowie IoT-Anwendungen zur vorhandenen IP-Infrastruktur über einen Netzwerk-Router. Mit einer mobilen App oder einer browserbasierten Web-App können auf mobilen Endgeräten oder stationären Rechnern elektrische Verbraucher und Funktionen der Gebäudesteuerung miteinander verknüpft, visualisiert, überwacht und bedient werden. -
Seite 5: Bestimmungsgemäßer Gebrauch
coviva Smartbox mobile-App Web-App Licht- und Temperatur- Beleuchtung Sicherheit IoT-Anbindung Sonnenschutz steuerung Bild 3: Systemübersicht Bestimmungsgemäßer Gebrauch – Schnittstelle zur kabellosen Kommunikation mit Empfängern/Aktoren über das IP-Netzwerk – Bedienung und Visualisierung auf (mobilen) Endgeräten über coviva App – Verbindung mit dem Netzwerk-Router kabelgebunden oder über optionalen WLAN-Stick (siehe Zubehör) –... -
Seite 6: Der Administrationsprozess
coviva Smartbox Der Administrationsprozess In drei Schritten die Smartbox vorbereiten zur Bedienung der Gebäudesteuerung: Auslöser Auslöser Speichern Speichern Wählen sie einen Auslöser Wählen sie einen Auslöser Zurück Details Speichern Zeit Zeit Ereignis Manueller A... Ereignis Manueller A... Wählen sie ein Gerät Wählen sie ein Gerät Stehlampe Sofa_85105100 Zeit... -
Seite 7: Coviva Mobile-App Installieren
Smartbox Hager Vertriebsgesellschaft mbH & Co.KG Eingang (265) 97.11.1969 TT.MM.YYYY Adresstyp Geschäftliche Adresse Private Adresse Firma Berker GmbH & Co.KG Straße / Hausnummer Klagebach 38 Postleitzahl* 58579 Ort* Schalksmühle Land* Deutschland Telefon Willkommen bei coviva! 02355905100 Mobil-Nr. Ihr Elektrohandwerker hat Ihre coviva-Box für Sie eingerichtet. -
Seite 8: Projektübernahme
coviva Smartbox 2 Projektübernahme Als Administrator in der App anmelden (Bild 6) Der Administrator erhält nach der Projektübergabe in der coviva App durch seinen Elektrohand- werker automatisch eine E-Mail mit dem Hinweis, dass Connected Home nun genutzt werden kann und den Zugangsdaten. Der Administrator kann sich nun in der coviva App anmelden. Das (mobile) Endgerät ist online. -
Seite 9: Benutzer Hinzufügen
coviva Smartbox Benutzer hinzufügen (Bild 7) Zur Bedienung der Gebäudesteuerung über die coviva App kann der Administrator für alle Hausbewohner und Besucher ein Benutzerprofil mit entsprechenden Zugriffsrechten (siehe Tabelle 6) einrichten. Da die lokale Bedienung auch offline funktioniert, wird empfohlen, sich als Administrator ein zusätzliches Benutzerprofil mit normalen Zugriffsrechten (Benutzer) anzulegen. -
Seite 10: Benutzer Bearbeiten/Entfernen
coviva Smartbox Benutzer bearbeiten/entfernen (Bild 8) Die Benutzerdaten vom Elektrohandwerker und Administrator werden stets aktualisiert mit denen, die im myHager Konto hinterlegt sind. Diese Profile können über die App nicht ent- fernt oder deren Benutzerdaten verändert werden. Die Seite Einstellungen ist aufgerufen. Alle Benutzer auswählen. -
Seite 11: Konfigurationsanpassung
coviva Smartbox 3 Konfigurationsanpassung Die nachfolgenden Darstellungen basieren auf der mobilen App im IOS-System. Die Android App sowie die Darstellungen in der Web-App können hiervon leicht abweichen, die Funktionen, Schaltflächen und Meldungen sind aber identisch. Geräte-Software aktualisieren (Bild 9) Wenn ein Software-Update für die Smartbox zur Verfügung steht, wird dies über eine Nachricht eingeblendet. -
Seite 12: Verbundenes Gerät Hinzufügen
coviva Smartbox Verbundenes Gerät hinzufügen (Bild 10) Die Wetterstation (Innenmodul) ist in Betrieb genommen und im WLAN-Netzwerk angemeldet. Ein Netatmo-Konto ist angelegt. Im Kontextmenü Verbundenes Gerät auswählen. „ Die Ansicht zur Eingabe der Zugangsdaten des Netatmo Kontos öffnet sich. E-Mail-Adresse und Passwort für das Netatmo Konto eingeben und über Hinzufügen „... - Seite 13 coviva Smartbox Die blaue Taste betätigen. „ Alle noch nicht dieser Gruppe zugefügten Geräte werden angezeigt. Die hinzuzufügenden Geräte über die Checkbox auswählen. „ Mit Sichern die Geräte der Gruppe zuweisen oder über verwerfen. „ Die hinzugefügten Geräte werden in der Geräteliste der Gruppe angezeigt. Über Zurück wieder ins Hauptmenü...
-
Seite 14: Gruppe Bearbeiten/Entfernen
coviva Smartbox Gruppe bearbeiten/entfernen (Bild 12) Die Gruppen können jederzeit in der App bearbeitet oder auch wieder entfernt werden. Im Hauptmenü oben rechts betätigen. „ Alle Elemente im Hauptmenü werden in den Bearbeitungsmodus versetzt. Zu bearbeitende Gruppe über an der entsprechenden Gruppe auswählen. „... - Seite 15 coviva Smartbox Zurück Detail Sichern Meine Geräte Deckenlicht Wohn... Wohnzimmer Wandlicht Wohn... Geräte Deckenlicht Woh. Stehlampe_8510... Entfernen Meine Gruppen Wohnen Q W E R T Y U I O Szene TV A S D F G H J K L Wohnküche Z X C V B N M Meine Covigramme...
-
Seite 16: Covigramm Erstellen
coviva Smartbox Covigramm erstellen Covigramme sind ideal für häufige oder bedingte Aktionen, die gesteuert und/oder automatisch ausgelöst werden sollen. Ein Covigramm definiert eine Szene, bei der ein/mehrere Auslöser ein oder mehrere Aktionen starten. Auslöser und Aktionen werden über Wenn … … Dann …-Verknüpfungen definiert. Dabei kön- nen Auslöser oder/und-verknüpft werden, während die Aktionen und-verknüpft werden. -
Seite 17: Beispiel 1: Temperatur-Warnung
coviva Smartbox Beispiel 1: Temperatur-Warnung (Bild 13): Aufgabe: Bei Abfall der Raumtemperatur unter 18 °C im Schlafzimmer oder Kinderzimmer soll eine Nachricht versendet werden, um dies aktiv prüfen und bei Bedarf Gegenmaßnahmen ein- leiten zu können. Dazu die rote Taste betätigen. „... - Seite 18 coviva Smartbox Covigramme Sichern Auslöser Sichern Auslöser Sichern Meine Geräte Wählen Sie einen Auslöser Wählen sie einen Auslöser Deckenlicht W... Aus Wandlicht Woh... Temperatur-Warnung Zeit Ereignis Sonnens. Manueller A... Zeit Ereignis Sonnens. Manueller A... Stehlampe_85... Wählen sie ein Gerät Wenn... oder Zeit Licht...
-
Seite 19: Beispiel 2: Außenbeleuchtung
coviva Smartbox Neue Aktion Sichern Neue Aktion Sichern Covigramme Sichern Meine Geräte Push-Nachricht Wandlicht Woh... Push-Nachricht an alle Benutzer senden. Stehlampe_85... Temperatur-Warnung Gerät Push N. Zone Nachricht bearbeiten Aktion auswählen Die Temperatur ist unterhalb des Mindestwertes abgesunken! Bitte den Push-Nachricht Wenn... -
Seite 20: Aktionen Definieren
coviva Smartbox Aktionen definieren Über unter Dann … die Arten der Aktionen auswählen, im Beispiel Gerät „ Alle Geräte werden angezeigt. Ein Gerät auswählen - hier Leuchte Eingang. „ Den Schaltzustand des Gerätes (eingeschaltet/ausgeschaltet) bei Eintritt eines der Auslöser „ über die angebotenen Schaltflächen wählen - im Beispiel Leuchte Eingang eingeschaltet - und mit Sichern abschließen. - Seite 21 coviva Smartbox Auslöser festlegen In der Detailansicht des Covigramms über unter Wenn … die Art des Auslösers auswäh- „ len, im Beispiel Manueller Auslöser Die Schaltfläche für Covigramm manuell starten erscheint. Schaltfläche aktivieren und mit Sichern abschließen. „ In der Detailansicht des Covigramms wird unter Wenn …...
-
Seite 22: Covigramm Bearbeiten/Entfernen
coviva Smartbox Auslöser Sichern Covigramm Sichern Neue Aktion Sichern Covigramm Sichern Wählen sie einen Auslöser Wählen sie einen Auslöser Alles AUS Alles AUS Gerät Zeit Ereignis Push-Nach. Zone Sonnens. Manueller A... Auslöser wählen Gerät auswählen Wenn... Wenn... Manueller Ausslöser Covigramm manuell starten Deckenlic. - Seite 23 coviva Smartbox Alle Bearbeitungen mit Ausnahme von Covigramm entfernen abschließend mit Sichern „ bestätigen oder über Zurück verwerfen. Die Anzeige kehrt zum Hauptmenü zurück und zeigt die Veränderungen an. Im Hauptmenü oben rechts betätigen, um den Bearbeitungsmodus zu beenden. „ Zurück Detail Sichern...
-
Seite 24: Gerät In Die Favoritenliste Aufnehmen
coviva Smartbox Gerät in die Favoritenliste aufnehmen (Bild 18) Geräte, deren angeschlossene Verbraucher häufig bedient werden, können zum schnellen Auf- rufen unter Meine Favoriten aufgenommen werden. Dazu die orange Taste betätigen. „ Eine Liste mit allen Geräten, die noch nicht als Favorit festgelegt sind, wird angezeigt. Geräte durch Aktivieren der Checkbox zu Meine Favoriten hinzufügen. - Seite 25 coviva Smartbox Zurück Details Sichern Wohnküche Wohnküche Meine Covigramme Temperatur-Warnung Stehlampe Sofa_85105100 Meine Covigramme Meine Covigramme Temperatur-Warung Temperatur-Warnung Außenbeleuchtung Alles AUS Außenbeleuchtung Außenbeleuchtung Gruppen keine Alles AUS Alles AUS Von Favoriten entfernen Meine Favoriten Gerät entfernen Deckenlicht W... Aus Meine Favoriten Meine Favoriten Wandlicht Wo...
-
Seite 26: Einstellungen Verändern
coviva Smartbox Einstellungen verändern (Bild 20) Unter den Einstellungen können grundsätzliche Veränderungen in der App umgesetzt und eini- ge Informationen eingesehen werden. Die Seite für Einstellungen unter über aufrufen. „ Mögliche Einstellungen oder weitere Informationen sind durch am rechten Rand der jewei- ligen Zeile gekennzeichnet. - Seite 27 coviva Smartbox Einstellungen Ändern Sichern Einstellung. Meine Geräte 0024C6F21834 coviva ID English Deckenlicht Wohn... Datum/Uhrz. 09.11.16, 00:00 Français Wandlicht Wohn... Sprache English Italiano Zurück Benutzer hinzufüg. Sichern Stehlampe_8510... coviva Vers. 2.6.7(cc24680) Deutsch Name KNX Version 1.1.13 Bitte geben sie den Namen des Svenska neuen Benutzers ein.
-
Seite 28: Bedienung
coviva Smartbox 4 Bedienung Bedienkonzept Nach dem Login in der App (siehe Als Administrator in der App anmelden) wird das Hauptmenü geöffnet. Es werden folgende Kategorien unterschieden: – Meine Geräte – Meine Gruppen – Meine Covigramme – Meine Favoriten Zu diesen Kategorien gelangt man im Hauptmenü durch Wischen (mobile-App) oder Scrollen (Web-App) nach oben oder unten. - Seite 29 coviva Smartbox Meine Geräte coviva Jalousie Wohnzim. Meine Covigramme Geräte 100% Temperatur-Warnung Dimmer Schlafzim. 100% Gruppen Außenbeleuchtung Steckdose Wohnzi. 23,5°C Covigramme Alles AUS Heizung Schlafz. 23,5°C 23,5°C Favoriten Licht Heizung Kinderz. 23,5°C 22,6°C Logout Netatmo Basis 22,6°C 4,8°C Meine Favoriten Netatmo Auss.
- Seite 30 coviva Smartbox Wischen nach links/rechts Jalousiesteuerung: Jalousie Wohnzi. AUF/AB fahren Fahrposition einer Jalousie/Rolllade Lamellenstellung einer Jalousie Anzeige in % (0 %: aufgefahren, 100 %: herabgefahren) Lamellenstellung verändern (Jalousie) Anzeige in % (0% offen, 100 % geschlos- sen) Im Symbolfeld erscheint ein „spinner“ solange bis die Endposition erreicht ist.
- Seite 31 coviva Smartbox Alle Geräte in der Favoritenliste werden Die meistgenutzten Geräte in einer Liste Wandlicht Wohn. wie unter Meine Geräte - allerdings in gruppiert jeweils mit einem Touch bedie- orange - angezeigt und können wie oben beschrieben bedient werden. Tabelle 3: Bedienkonzept Die Smartbox kann im lokalen Umfeld auch ohne Internetanbindung genutzt werden, sofern keine Anwendungen gesteuert werden sollen, die nur online funktionieren, wie beispielswei- se der Fernzugriff, Benachrichtigungen oder die verbundenen Geräte anderer Hersteller..
-
Seite 32: Netzwerk-Reset Durchführen
coviva Smartbox Netzwerk-Reset durchführen An der Smartbox kann manuell ein Netzwerk-Reset durchgeführt werden. Reset-Modus Auslöser Folgen des Resets Netzwerk-Reset Verlust des WLAN Zurücksetzen der Netzwerk- Zugriffsschlüssels einstellungen Aktivierung des lokalen Zugriffes Andere Einstellungen, Projekt und Benutzerprofile bleiben un- verändert. Tabelle 4: Reset (10) O N LI W LA... -
Seite 33: Rgb Led Anzeige
coviva Smartbox RGB LED Anzeige Die Smartbox verfügt über eine Anzeige (1), um aufgetretene Fehler zu signalisieren oder den Ablauf von Vorgängen in der Smartbox anzuzeigen (siehe Tabelle 5). Signal Ursache Rot blinkend Kritische Warnung, wie zum Beispiel Feuer oder Einbruch Rotes Dauerlicht Hardware- oder Softwarefehler... -
Seite 34: Fernzugriff Deaktivieren/Aktivieren
Sprache English Gruppen Meier Elektrohandwerker Nachna... coviva Vers. 2.6.7 (cc24680) Covigramme uneingeschr. Kontakt KNX Version 1.1.13 Favoriten E-mail mike.fischer@berker.de Alarm Version 1.0.6 Logout Telefon Benutzer Profil Mein Account Administrat. E-mail (b.) mike.fischer@berker.de Alle Benutzer Rechte Elektrohandw. Bild 22: Fernwartung deaktivieren/aktivieren hager.com... -
Seite 35: Anhang
coviva Smartbox Anhang Benutzerprofile und Rechte Benutzerprofil Rechte Elektrohand- Administrator Benutzer werker Administrator definieren Benutzer hinzufügen Benutzer entfernen Neues Projekt anlegen Verbundene Geräte hinzufügen/entfernen Komfortgerät hinzufügen/entfernen Sicherheits-Geräte hinzufügen/entfernen Gruppen erstellen ... -
Seite 36: Weitere Verbundene Geräte
coviva Smartbox Weitere verbundene Geräte Sprachsteuerung: – Amazon: Alexa Geräte – Google Assistant: Home Geräte Temperaturregelung: – Tado: Smart Thermostat IP Kamera: – Netatmo: IP Sicherheitskameras Zubehör WLAN-Stick TKH180 WLAN-Adapter TKH181 Ersatzbedarf: Netzteil TKC110 Gewährleistung Technische und formale Änderungen am Produkt, soweit sie dem technischen Fortschritt die- nen, behalten wir uns vor. - Seite 37 coviva Smartbox hager.com Seite 37/37 07-2019...
