Anschluss:
•
Installieren Sie die Zeitschaltuhr auf der Hutschiene im Stromverteiler-Schaltkasten des Haushaltes.
•
Der Anschluss erfolgt über Schraublemmen.
Klemmbezeichnung
1 – 2
8 – 7 – 6
Stellen Sie keinen elektrischen Kontakt zu den Klemmen 3, 4 und 5 her !
Überlassen Sie die Installation am besten einem Fachmann !
Betrieb:
•
Als erstes muss nun die aktuelle Zeit eingestellt werden.
•
Durch gleichzeitiges drücken der Tasten
•
Durch gleichzeitiges drücken der Tasten
•
Durch gleichzeitiges drücken der Tasten
•
Nun können Sie die Wochenschaltuhr nach Ihren Bedürfnissen programmieren. Drücken Sie die Taste
(PROG) um in den Konfigurationsmodus zu gelangen. (Auf dem Display erscheint 1ON).
•
Drücken Sie die Taste (D), um den Wochentag einzustellen. Dies ist sowohl für die insividuellen Tage
(Mo, Tu, We, Th, Fr. Sa und Su) als auch folgende Kombinationen möglich:
Kombination 1 (ganze Woche) Mo-Tu-We-Th-Fr-Sa-Su
Kombination 2 (ohne Wochenende) Mo-Tu-We-Th-Fr
Kombination 3 (nur Wochende) Sa-So
Kombination 5 Mo, We, Fr
Kombination 6 Tu, Th, Sa
Kombination 7 Mo-Tu-We
Kombination 8 Th-Fr-Sa
Kombination 9 Mo, We, Fr, Su
•
Drücken Sie die Tasten (H) und (M), um die Stunden sowie die Minuten festzulegen.
•
Drücken Sie nun nochmals die Taste (PROG), damit Sie die Zeit einstellen können, zu welcher die
Zeituhr wieder abschaltet. (Auf dem Display erscheint 1OFF)
•
Mit der Taste (R) können Sie eigegebene Daten ggf. wieder löschen. Durch erneutes drücken von (R)
wird die Einstellung wieder aufgerufen.

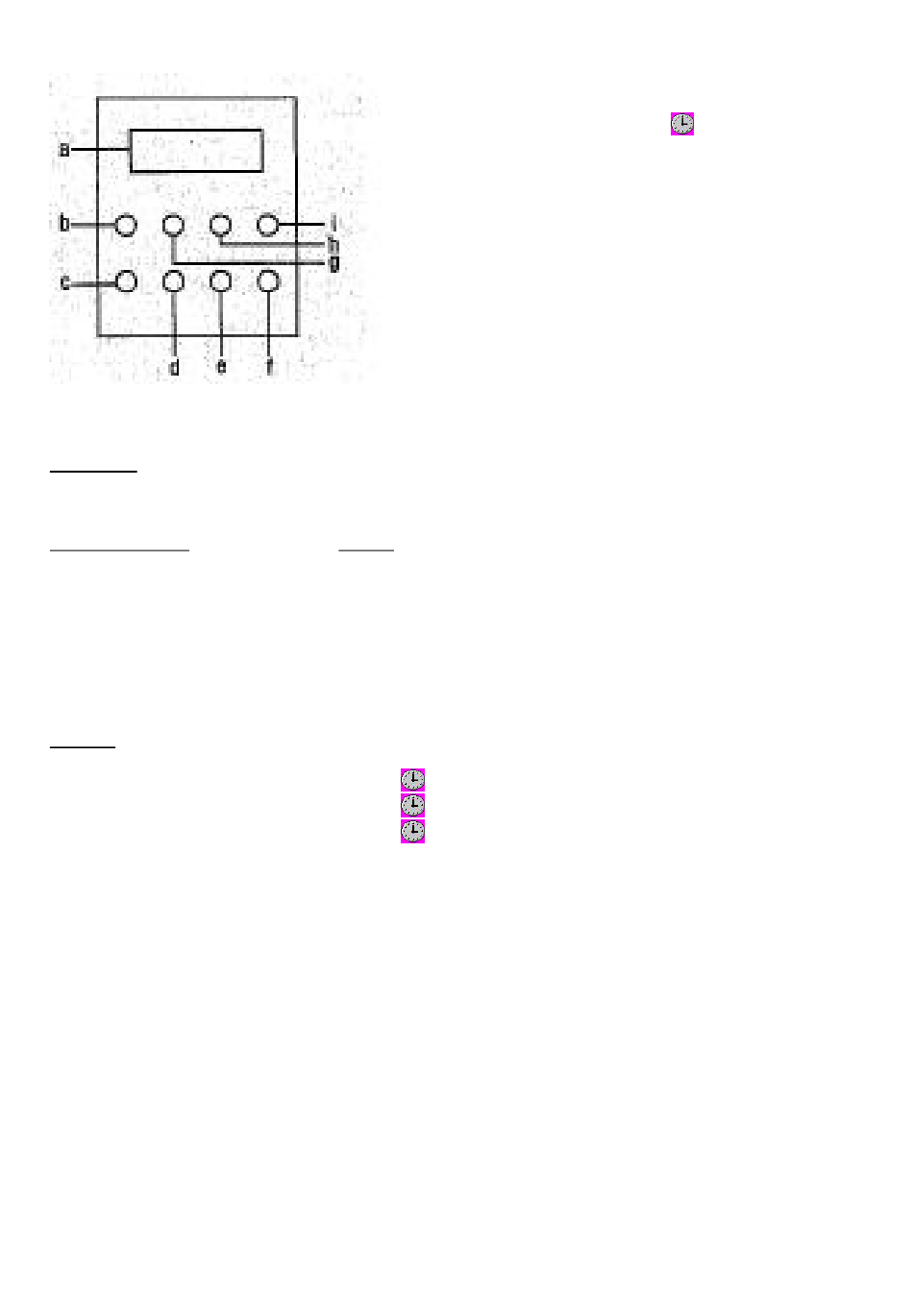

a = LCD- Anzeige
b = Uhrzeit- und Regelstatusanzeige
c = Programmwahltaste (PROG)
d = Löschtaste (R)
e = Betriebsmodusumschalter Automatik oder Manuell (MAN)
f = Reset- bzw. Rückstelltaste (RST)
g = Wochentag-Einstelltaste (D)
h = Stunden-Einstelltaste (H)
i = Minuten-Einstelltaste (M)
Kontakt
Spannungsversorgung 230 – 250 V ~ 50 – 60 Hz
Wechselkontakt max. Schaltleistung 240 V ~ 16(1) A
und (H) kann die derzeitige Stunde eingestellt werden.
und (M) kann die derzeitige Minute eingestellt werden.
und (D) kann der derzeitige Wochentag eingestellt werden.
E.T.T. Electronic Toys Trading GmbH Kreuzstraße 65/66 38118 Braunschweig
Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung
975-048
