Einführung
Geehrter Kunde,
wir möchten Ihnen zum Erwerb Ihres
neuen Wochenschaltuhr gratulieren!
Mit dieser Wahl haben Sie sich für ein
Produkt entschieden, welches ansprechendes Design
und durchdachte technische Features gekonnt vereint.
Lesen Sie bitte die folgenden Bedienhinweise
sorgfältig durch und befolgen Sie diese, um in
möglichst ungetrübten Genuss des Gerätes zu
kommen!
Leistungsmerkmale
Konstruiert für den Schalttafeleinbau verfügt diese
Zeitschaltuhr über alle notwendigen Programmierungen
für zeitgenaues Schalten von Verbrauchern bis zu 16 A.
Das Gerät hat 8 Schaltprogramme und verfügt über
einen Zufallsgenerator, der Verbraucher wahllos
an- und abschalteten kann. Es kann tagweise oder im
Wochenend- sowie Wochenblock programmiert werden.
Sicherheitshinweise
•
Überprüfen Sie vor Inbetriebnahme das Gerät auf Beschädigungen, sollte dies der Fall sein, bitte das
Gerät nicht in Betrieb nehmen!
•
Setzen Sie das Gerät keinen mechanischen Belastungen aus.
•
Das Gerät darf keinen hohen oder tiefen Temperaturen oder Feuchtigkeit ausgesetzt werden.
•
Achten Sie darauf, dass der Erdanschluss niemals unterbrochen oder defekt ist, da sonst bei
Fehlfunktion Lebensgefahr besteht.
•
Das Gerät darf aus Sicherheits- sowie Zulassungsgründen (CE) weder verändert noch umgebaut werden.
•
Die einprogrammierten Ein- und Ausstellzeiten dürfen sich nicht überschneiden.
•
Wichtig! Sollten das Gerät einmal beschädigt werden, lassen Sie es nur durch den Hersteller oder eine
Fachwerkstatt instandsetzen.
•
Lassen Sie das Verpackungsmaterial nicht achtlos liegen, Plastikfolien / -tüten, Styroporteile, etc.,
könnten für Kinder zu einem gefährlichen Spielzeug werden.
•
Das Gerät gehört nicht in Kinderhände. Es ist kein Spielzeug.
Bedienungsanleitung

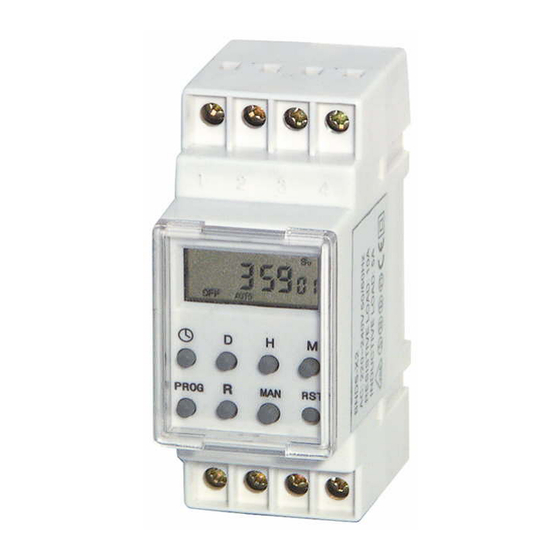

Elektronische Wochenschaltuhr "Panel 8"
E.T.T. Electronic Toys Trading GmbH Kreuzstraße 65/66 38118 Braunschweig
Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung
Technische Daten:
Betrieb: 230 V ~ 50 Hz (Schutzklasse II)
Maße LxBxH: 95x36x62 mm
Schaltzeit: Minimum 1 min bis zu Maximum 7 Tage
Schaltleistung: Max. 16 A
975-048
Werbung
Verwandte Anleitungen für ETT Panel 8
Inhaltszusammenfassung für ETT Panel 8
- Seite 1 975-048 Bedienungsanleitung Elektronische Wochenschaltuhr “Panel 8” Einführung Geehrter Kunde, wir möchten Ihnen zum Erwerb Ihres neuen Wochenschaltuhr gratulieren! Mit dieser Wahl haben Sie sich für ein Produkt entschieden, welches ansprechendes Design und durchdachte technische Features gekonnt vereint. Lesen Sie bitte die folgenden Bedienhinweise sorgfältig durch und befolgen Sie diese, um in...
-
Seite 2: Betrieb
975-048 a = LCD- Anzeige b = Uhrzeit- und Regelstatusanzeige c = Programmwahltaste (PROG) d = Löschtaste (R) e = Betriebsmodusumschalter Automatik oder Manuell (MAN) f = Reset- bzw. Rückstelltaste (RST) g = Wochentag-Einstelltaste (D) h = Stunden-Einstelltaste (H) i = Minuten-Einstelltaste (M) Anschluss: •... - Seite 3 975-048 • Mit diesem Verfahren können Sie nun Ein- Ausschaltzeiten für sieben weitere Verbraucher programmieren. • Mit der Taste (MAN) ist es noch möglich zwischen verschiedenen Betriebsmodi zu wählen: AUTO bedeutet, dass die Zeituhr sich zu den eingestellten Zeiten ein- und ausstellt. ON bedeutet, dass die Uhr permanent eingestellt ist und man die angeschlossenen Gerät nutzen kann OFF bedeutet, die Zeitschaltuhr ist komplett ausgeschaltet.
-
Seite 4: Technical Specifications
975-048 Reference Manual Electronic Weekly Timer Switch „Panel 8“ Preface Dear Customer, we like to congratulate you on the purchase of your new weekly timer switch! You have choosen a product which combines deliberate technical features with an appealing design. -
Seite 5: Operating The Device
975-048 a = LC-Display b = Time- and control state indicator c = Program set up button (PROG) d = Clear button (R) e = Operating mode switch Auto oder Manual (MAN) f = Reset button (RST) g = Weekday set up button (D) h = Hour set up button (H) i = Minute set up button (M) Connection:... - Seite 6 975-048 • The same way you program the on and off times of seven more devices. • With the button (MAN) you can choose between different operation modes of the timer: AUTO means the timer will work the way you have programmed it. ON means the timer is on permanently and you can use the connected devices.
