das Netzkabel anschließen und nicht die richtige Sicherung
eingesetzt ist.
1
Führen Sie das Netzkabel zur Stromquelle und zum Gerät.
2
Verbinden Sie die rote Leitung mit dem Pluspol (+) und die
schwarze Leitung mit dem Minuspol (-) der Batterie.
3
Verbinden Sie das Netzkabel mit dem Gerät, und drehen Sie
den Sicherungsring im Uhrzeigersinn, um ihn anzuziehen.
Nachdem Sie eine Verbindung mit der Stromversorgung
hergestellt haben, müssen Sie das Gerät mit dem Kartenplotter
koppeln
(Koppeln des GRID 20 Geräts mit dem Kartenplotter,
Seite
4)

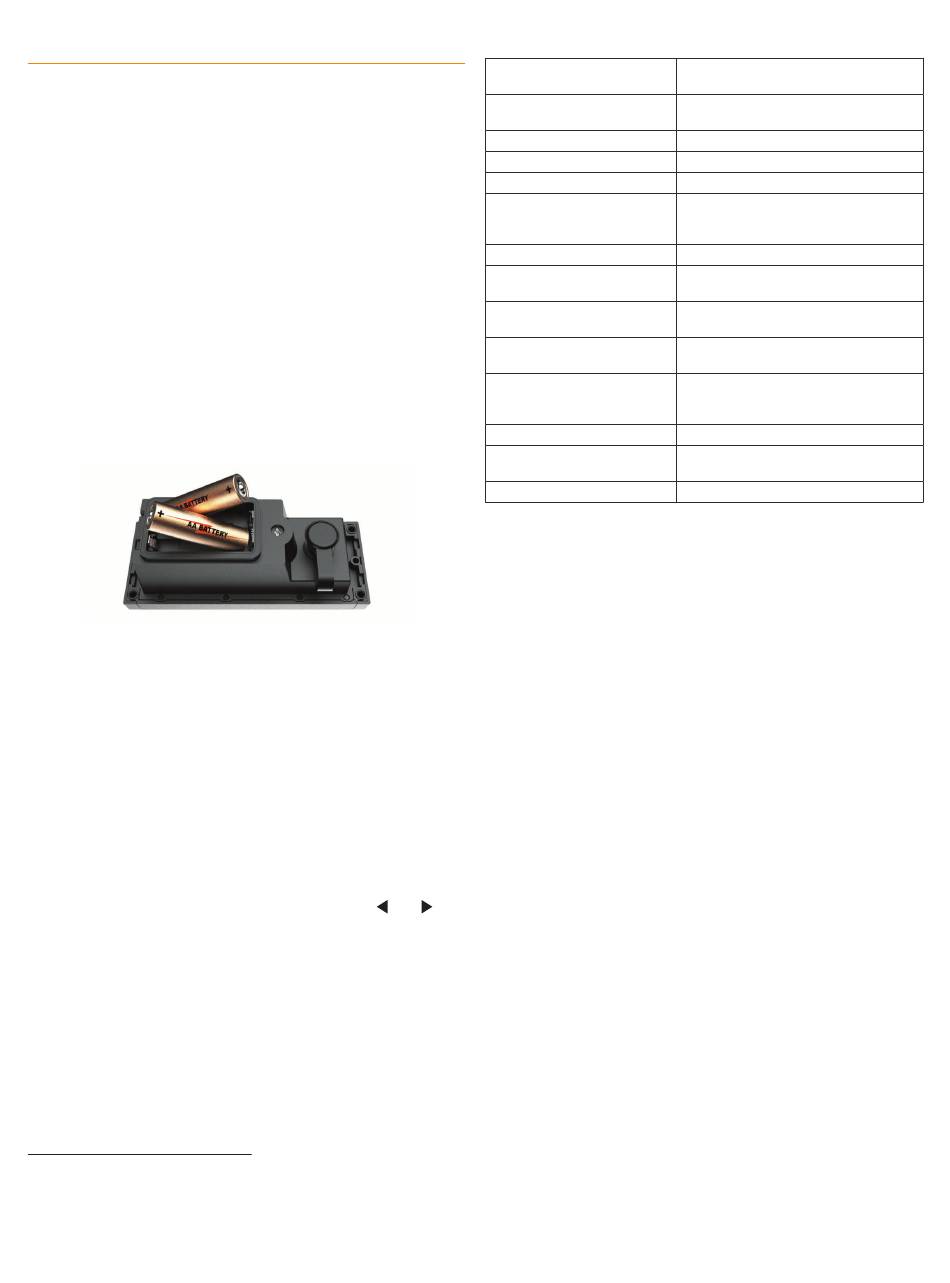

Einlegen der Batterien
Sie können AA-Alkali-, -NiMH- oder -Lithium-Batterien (nicht im
Lieferumfang enthalten) verwenden. Die besten Ergebnisse
erzielen Sie mit Lithium-Batterien.
HINWEIS: Legen Sie keine Batterien ein, wenn Sie das
mitgelieferte Netzkabel oder eine NMEA 2000
Netzwerkverbindung verwenden.
1
Drehen Sie den D-Ring gegen den Uhrzeigersinn, und ziehen
Sie ihn nach oben, um die Batterieabdeckung zu öffnen.
2
Legen Sie zwei AA-Batterien ein, und achten Sie dabei auf
die korrekte Ausrichtung der Pole.
HINWEIS: Sie sollten sich vergewissern, dass die Dichtung
und das Batteriefach frei von Fremdkörpern sind.
3
Schließen Sie die Batterieabdeckung wieder, und drehen Sie
den D-Ring im Uhrzeigersinn.
Nachdem Sie die Batterien eingelegt haben, müssen Sie das
Gerät mit dem Kartenplotter koppeln
Geräts mit dem Kartenplotter, Seite
Koppeln des GRID 20 Geräts mit dem Kartenplotter
Nachdem Sie die Stromversorgung für das GRID 20 Gerät
hergestellt haben, müssen Sie es mit dem Kartenplotter
koppeln, um die Datenverbindung herzustellen.
1
Wählen Sie auf dem kompatiblen Kartenplotter die Option
Einstellungen > System > Stationsinformationen >
GRID™-Kopplung > Hinzufügen.
2
Drücken Sie auf dem GRID 20 Gerät die Tasten
das Gerät einen Signalton ausgibt.
Nachdem das GRID 20 Gerät eine Verbindung mit dem
Kartenplotter hergestellt hat, gibt das GRID 20 Gerät einen
einzelnen, langen Signalton aus.
HINWEIS: Wenn es sich beim GRID 20 Gerät um das einzige
Steuerungsgerät für den Kartenplotter handelt und es nur über
die Batterien mit Strom versorgt wird, können Sie mit dem GRID
20 Gerät keinen verbundenen Autopiloten bedienen.
1
* Das Gerät ist bis zu einer Tiefe von 1 Meter 30 Minuten wasserbeständig. Weitere Informationen finden Sie unter
www.garmin.com/waterrating.
© 2018 Garmin Ltd. oder deren Tochtergesellschaften
(Koppeln des GRID 20
4)
und , bis
Technische Daten
Abmessungen (B × H × T)
Material
Wasserdichtigkeit
Gewicht
Temperaturbereich
Leistungsaufnahme
Sicherung
Maximale Leistungsaufnahme
bei 9 V Gleichspannung
Typische Stromaufnahme bei
12 V Gleichspannung
Maximale Stromaufnahme bei
12 V Gleichspannung
Batterietyp
Batterie-Laufzeit
Sicherheitsabstand zum
Kompass
Funkfrequenz/Protokoll
© 2018 Garmin Ltd. oder deren Tochtergesellschaften
Garmin
®
, das Garmin Logo und ANT
®
Tochtergesellschaften und sind in den USA und anderen Ländern eingetragen.
ActiveCaptain
und GRID
sind Marken von Garmin Ltd. oder deren
™
™
Tochtergesellschaften. Diese Marken dürfen nur mit ausdrücklicher Genehmigung von
Garmin verwendet werden.
Android
ist eine Marke von Google Inc. Apple
™
den USA und anderen Ländern eingetragen. NMEA 2000
sind eingetragene Marken der National Marine Electronics Association. Wi‑Fi
eingetragene Marke der Wi-Fi Alliance Corporation. Windows
anderen Ländern eingetragene Marke der Microsoft Corporation.
14,1 × 5,6 × 6,8 cm (5,6 × 2,2 ×
2,7 Zoll)
Vollständig abgedichteter, schlagfester
Kunststoff
1
IEC 60529 IPX7
179 g (6,3 Unzen)
-15 °C bis 70 °C (5 °F bis 158 °F)
9 bis 32 V Gleichspannung (über das
mitgelieferte Netzkabel oder das NMEA
2000 Netzwerk)
1 A, 32 V, flink
1,5 W
40 mA
120 mA
Zwei AA-Batterien (Alkali-, NiMH- oder
Lithium-Batterien. Nicht im Lieferum-
fang enthalten.)
Ca. 70 Tage bei normalem Gebrauch
11,4 cm (4,5 Zoll)
2,4 GHz bei 4,83 dBm (nominal)
sind Marken von Garmin Ltd. oder deren
®
ist eine Marke von Apple Inc. und ist in
®
und das NMEA 2000 Logo
®
ist eine in den USA und
