GRID
INSTALLATIONSANWEISUNGEN
Wichtige Sicherheitsinformationen
Lesen Sie alle Produktwarnungen und sonstigen wichtigen
Informationen der Anleitung "Wichtige Sicherheits- und
Produktinformationen", die dem Produkt beiliegt.
Wenn Sie das Netzkabel anschließen, entfernen Sie nicht den
leitungsinternen Sicherungshalter. Vermeiden Sie mögliche
Verletzungen oder Produktschäden durch Feuer oder
Überhitzung, indem Sie darauf achten, dass die richtige
Sicherung eingesetzt ist (siehe technische Daten zum Produkt).
Darüber hinaus erlischt die Garantie des Produkts, wenn Sie
das Netzkabel anschließen und nicht die richtige Sicherung
eingesetzt ist.
Tragen Sie beim Bohren, Schneiden und Schleifen immer
Schutzbrille, Gehörschutz und eine Staubschutzmaske.
Prüfen Sie beim Bohren oder Schneiden stets die andere Seite
der zu bearbeitenden Fläche.
Halten Sie sich beim Einbau des Geräts an diese Anweisungen,
um die bestmögliche Leistung zu erzielen und eine
Beschädigung des Boots zu vermeiden.
Lesen Sie die gesamten Installationsanweisungen, bevor Sie mit
der Installation beginnen. Sollten bei der Installation Probleme
auftreten, wenden Sie sich an den Support von Garmin
Software-Update
Sie müssen die Software des Garmin Kartenplotters
aktualisieren, wenn Sie dieses Gerät installieren.
Wenn der Kartenplotter die Wi‑Fi
sollten Sie die Software mit der ActiveCaptain
kompatiblen Android
oder Apple
™
der Kartenplotter nicht die Wi‑Fi Technologie unterstützt, sollten
Sie die Software mittels einer Speicherkarte und eines
Windows
Computers aktualisieren.
®
Weitere Informationen finden Sie unter support.garmin.com.

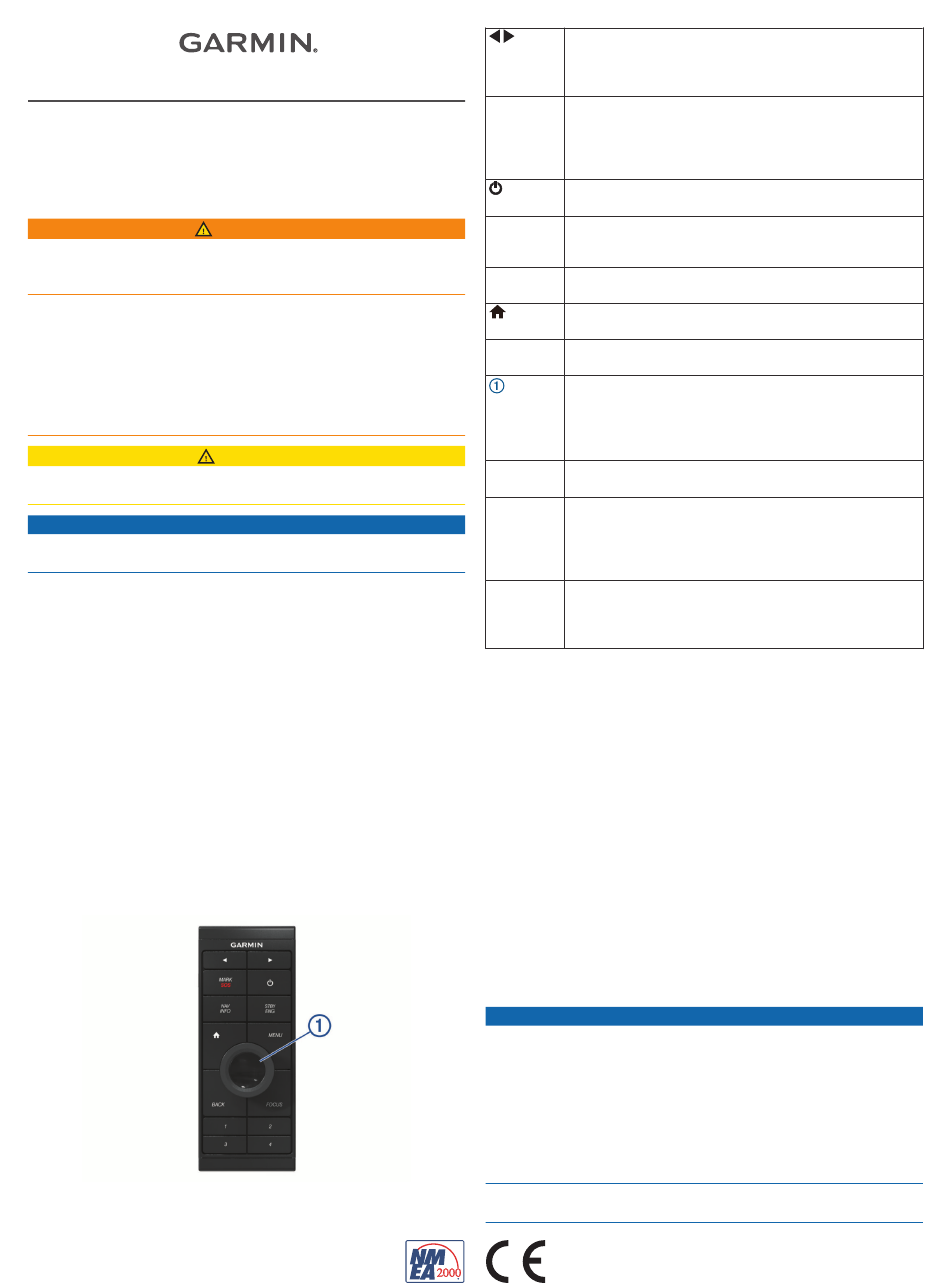

Tasten
20
™
WARNUNG
ACHTUNG
HINWEIS
Technologie unterstützt,
®
App auf einem
™
Gerät aktualisieren. Wenn
®
Halten Sie beide Tasten gedrückt, um die Kopplung zu
starten.
Drücken Sie die Taste, um zwischen den Anzeigen der
Station zu wechseln.
MARK SOS Drücken Sie die Taste, um die aktuelle Position als
Wegpunkt zu speichern.
Halten Sie die Taste eine Sekunde lang gedrückt, um eine
SOS-Position zu markieren und mit der Routennavigation
zurück zur Position zu beginnen.
Drücken Sie die Taste wiederholt, um die Helligkeitsstufen
für die Beleuchtung zu durchblättern.
NAV INFO
Drücken Sie die Taste, um Navigationsinformationen
anzuzeigen, z. B. Points of Interest, Benutzerdaten und
Grafiken.
STBY ENG Drücken Sie die Taste, um den Autopiloten zu aktivieren
oder ihn in den Standby-Modus zu versetzen.
Drücken Sie die Taste, um zum Hauptmenü zurückzu-
kehren.
MENU
Drücken Sie die Taste, um weitere Einstellungen für diese
Seite zu öffnen oder zu schließen.
Drehen oder kippen Sie den Knopf, um den Cursor zu
bewegen oder ein Element zu markieren.
Drehen Sie den Knopf, um die Ansicht zu vergrößern oder
zu verkleinern.
Drücken Sie den Knopf, um eine Auswahl zu treffen.
BACK
Drücken Sie die Taste, um zur vorherigen Seite zurückzu-
kehren.
FOCUS
Drücken Sie die Taste, um eine Markierung in einen
anderen Bereich der Seite zu verschieben.
Drücken Sie die Taste, um eine Markierung auf eine
andere Funktion oder ein anderes Fenster einer Kombina-
tionsseite zu verschieben.
1 2 3 4
Halten Sie die Taste gedrückt, um der aktiven Seite eine
Kurzbefehltaste zuzuweisen.
Drücken Sie die Taste, um die zugewiesene Seite zu
öffnen.
Erforderliches Werkzeug
®
.
• Bohrmaschine und Bohrer
◦ Bohrer, 3 mm (
◦ Bohrer, 13 mm (
◦ 2-mm-Bohrer (
◦ 4-mm-Bohrer (
◦ 5-mm-Bohrer (
• Kreuzschlitzschraubendreher Nr. 2
• Stichsäge
• Feile und Sandpapier
• Seewassertaugliches Dichtungsmittel, das für die
Verwendung mit Kunststoff zugelassen ist (empfohlen)
• Zwei AA-Alkali-, -NiMH- oder -Lithium-Batterien (wenn die
Stromversorgung über Batterien erfolgt)
Hinweise zu Montage und Verbindungen
Montieren Sie das Gerät an einem Ort, an dem es keinen
extremen Temperaturen oder Umweltbedingungen ausgesetzt
ist. Der Temperaturbereich für dieses Gerät ist in den
technischen Daten zum Produkt aufgeführt. Eine längere
Lagerung oder ein längerer Betrieb bei Temperaturen über dem
angegebenen Temperaturbereich kann zu einem Versagen des
Geräts führen. Schäden durch extreme Temperaturen und
daraus resultierende Folgen sind nicht von der Garantie
abgedeckt.
Die Montagefläche muss eben sein, um Schäden am Gerät im
montierten Zustand zu vermeiden.
1
/
Zoll)
8
1
/
Zoll)
2
1
/
Zoll) für Holzschrauben
4
3
/
Zoll) für die Annietmuttern
16
3
/
Zoll) für die Annietmuttern
16
HINWEIS
190-02445-90_0B
Juni 2019
