16
Befestigen Sie die Annietmuttern an der Montagefläche,
indem Sie die kürzeren Schrauben
Loch einschrauben.
17
Bringen Sie die Schaumdichtung
Geräts an.
Die Teile der Schaumdichtung sind auf der Rückseite mit
einem Klebefilm versehen. Entfernen Sie die Schutzfolie,
bevor Sie sie am Gerät montieren.
18
Wenn Sie nach der Montage des Geräts keinen Zugang zur
Rückseite des Geräts mehr haben, schließen Sie je nach
Bedarf alle erforderlichen Kabel an oder legen Sie die AA-
Batterien ein (achten Sie dabei auf die korrekte Ausrichtung
der Pole), bevor Sie das Gerät in den Ausschnitt einsetzen.
HINWEIS: Verhindern Sie eine Korrosion der Metallkontakte,
indem Sie die Schutzkappe fest auf den Anschluss
aufsetzen, wenn Sie das Kabel nicht verwenden.
19
Tragen Sie seewassertaugliches Dichtungsmittel zwischen
der Montagefläche und dem Gerät auf, damit eine
entsprechende Dichtung gewährleistet ist und kein Wasser
hinter das Armaturenbrett läuft.
20
Wenn Sie Zugang zur Rückseite des Geräts haben, tragen
Sie seewassertaugliches Dichtungsmittel um den Ausschnitt
auf.
21
Setzen Sie das Gerät in den Ausschnitt ein.
22
Sichern Sie das Gerät mit den längeren
Metallgewindeschrauben
Holzschrauben (je nach Montageart) an der Montagefläche.
23
Wischen Sie überschüssiges seewassertaugliches
Dichtungsmittel ab.
24
Montieren Sie den Klickrand, indem Sie ihn an der Ober- und
Unterseite des Geräts einrasten lassen.
Verbinden des GRID 20 Geräts
Das GRID 20 Gerät muss mittels einer von drei Methoden mit
einer Stromquelle und einer Datenverbindung verbunden sein:
• NMEA 2000 Netzwerk für Stromversorgung und Daten
• Mitgeliefertes Netzkabel und drahtlose ANT Verbindung
(Koppeln des GRID 20 Geräts mit dem Kartenplotter,
Seite
4)
• AA-Batterien (nicht im Lieferumfang enthalten) und drahtlose
ANT Verbindung
(Koppeln des GRID 20 Geräts mit dem
Kartenplotter, Seite
4)
HINWEIS: Die Verbindungsmethode über NMEA 2000 kann
verwendet werden, um Risiken zu vermeiden, die sich durch
Funkstörungen mit anderen Geräten ergeben und in Fällen, in
denen die Reichweite der Drahtlosfunktion problematisch sein
könnte. Die zum Herstellen der Verbindung mit dem NMEA
2000 Netzwerk erforderlichen Kabel sind nicht im Lieferumfang
enthalten.
Nachdem Sie die Stromversorgung für das GRID 20 Gerät
hergestellt haben, müssen Sie es mit dem Kartenplotter
in das kleinere innere
an der Rückseite des
oder mit den mitgelieferten
koppeln, um die Datenverbindung herzustellen
GRID 20 Geräts mit dem Kartenplotter, Seite
Hinweise für NMEA 2000 Verbindungen
Wenn Sie eine Verbindung mit einem vorhandenen NMEA
2000 Netzwerk herstellen, identifizieren Sie das NMEA 2000
Netzkabel. Nur ein NMEA 2000 Netzkabel ist erforderlich, damit
das NMEA 2000 Netzwerk ordnungsgemäß funktioniert.
Ein NMEA 2000 Stromunterbrecher (010-11580-00) sollte
verwendet werden, wenn der Hersteller des vorhandenen NMEA
2000 Netzwerks nicht bekannt ist.
Sie können das GRID 20 Gerät mit einem NMEA 2000 Netzwerk
auf dem Boot verbinden, um eine Strom- und Datenverbindung
zu erhalten. Wenn Sie das GRID 20 Gerät mit einem NMEA
2000 Netzwerk verbinden, müssen Sie weder Batterien
verwenden noch das mitgelieferte Netzkabel oder eine drahtlose
ANT Verbindung.
Wenn Sie ein NMEA 2000 Netzwerk erstellen müssen und mit
diesem Vorgang nicht vertraut sind, finden Sie weitere
Informationen unter support.garmin.com.

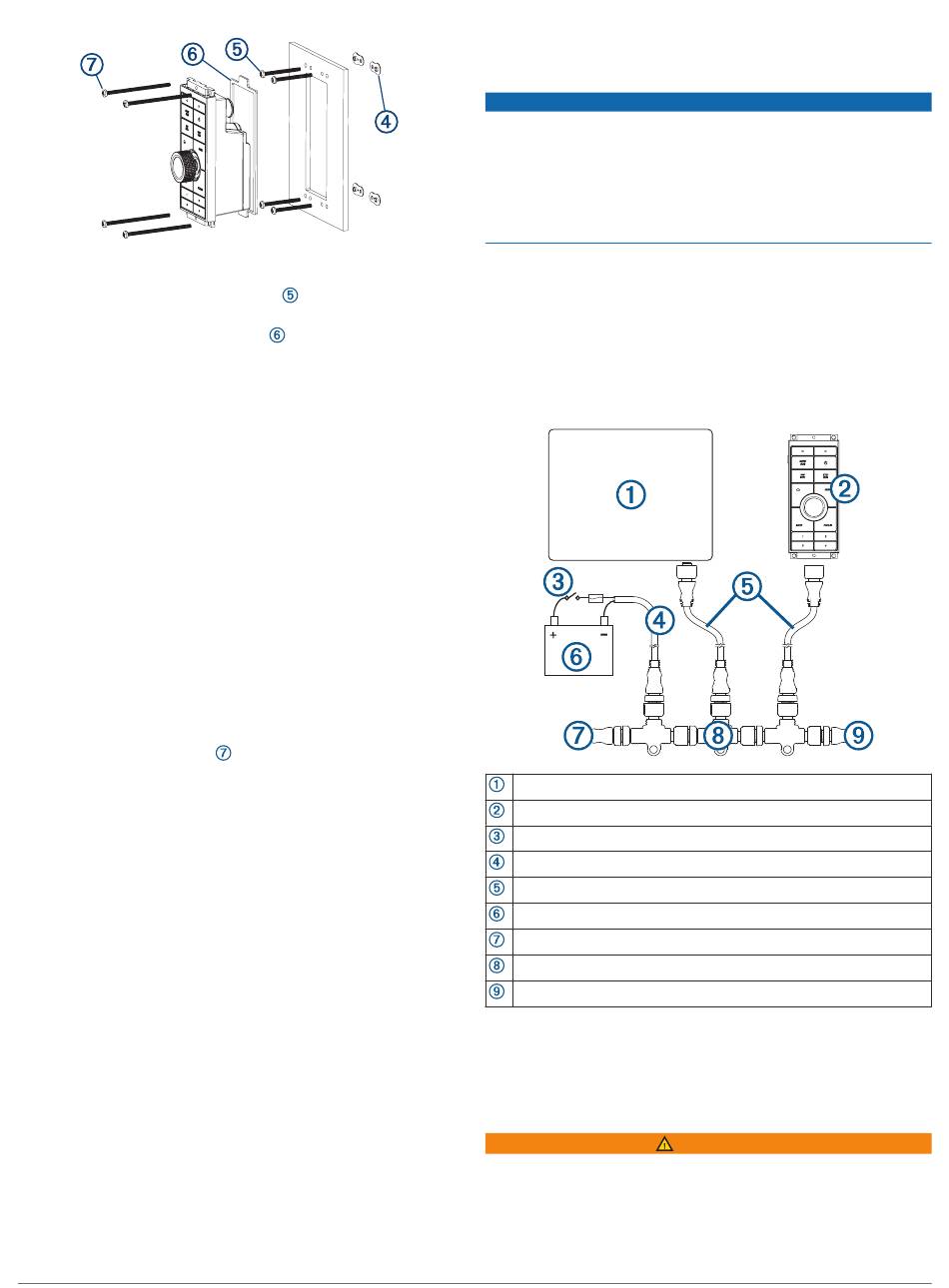

Kompatibler Garmin Kartenplotter
GRID 20
Zündschalter bzw. Leitungsschalter
NMEA 2000 Netzkabel
NMEA 2000 Stichleitung
12-V-Gleichstromquelle
NMEA 2000 Abschlusswiderstand oder Backbone-Kabel
NMEA 2000 T-Stück
NMEA 2000 Abschlusswiderstand oder Backbone-Kabel
Nachdem Sie die NMEA 2000 Netzwerkverbindung hergestellt
haben, müssen Sie das GRID 20 Gerät mit dem Kartenplotter
koppeln
(Koppeln des GRID 20 Geräts mit dem Kartenplotter,
Seite
4).
Herstellen der Stromversorgung
Wenn Sie das Netzkabel anschließen, entfernen Sie nicht den
leitungsinternen Sicherungshalter. Vermeiden Sie mögliche
Verletzungen oder Produktschäden durch Feuer oder
Überhitzung, indem Sie darauf achten, dass die richtige
Sicherung eingesetzt ist (siehe technische Daten zum Produkt).
Darüber hinaus erlischt die Garantie des Produkts, wenn Sie
(Koppeln des
4).
HINWEIS
WARNUNG
