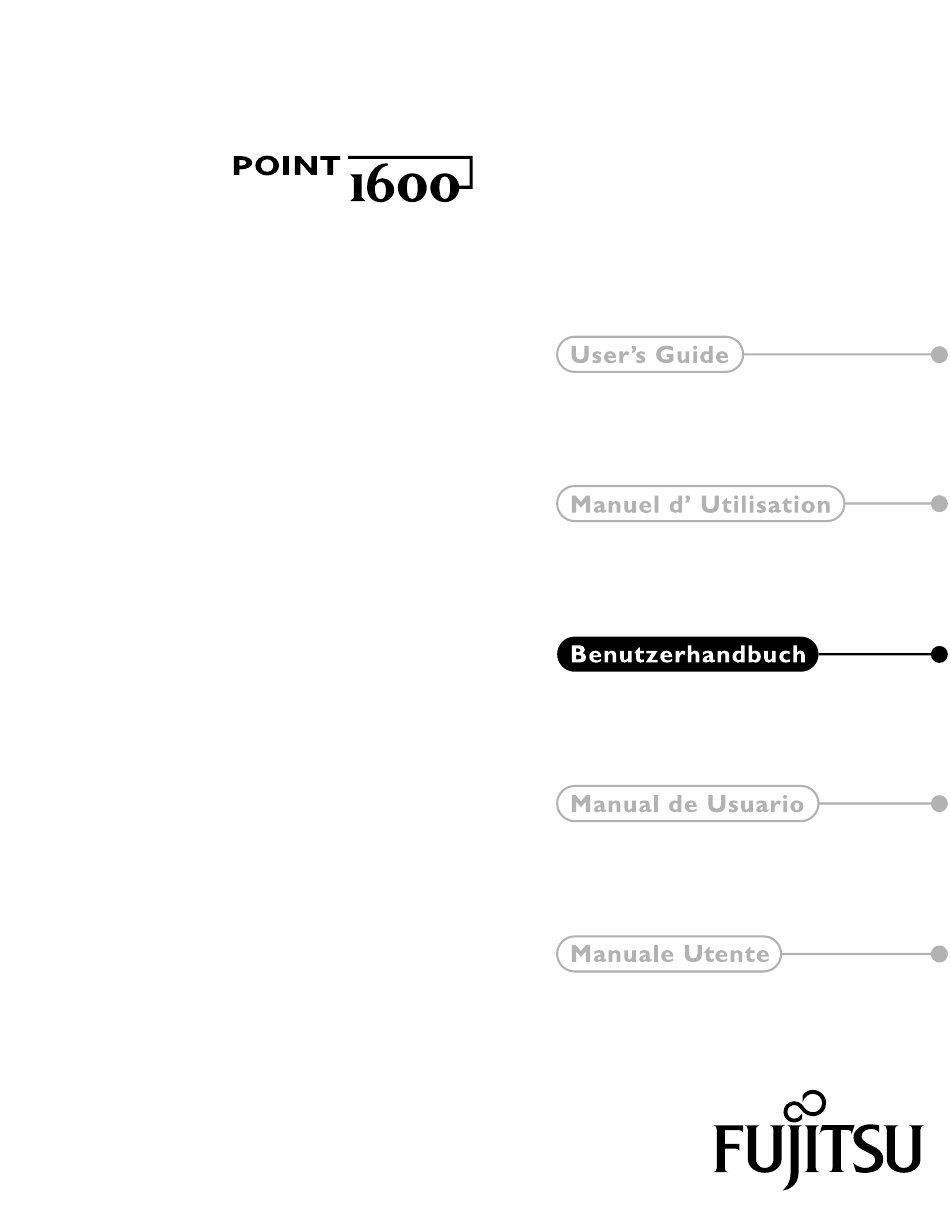

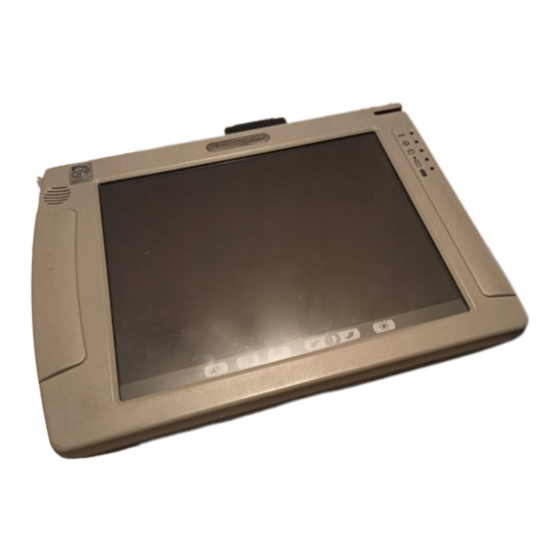

Fujitsu POINT 1600 Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. Fujitsu Anleitungen
  4. Tablets
  5. POINT 1600
  6. Benutzerhandbuch

Fujitsu POINT 1600 Benutzerhandbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Fujitsu POINT 1600

Inhaltszusammenfassung für Fujitsu POINT 1600

  • Seite 2 Richtigkeit des Inhalts in diesem Dokument übernehmen. Wir schließen die Haftung für Fehler, fehlende Angaben oder künftige Änderungen aus. Point 1600 und Point 510 sind Warenzeichen von Fujitsu Personal Systems, Inc. IBM, IBM PC AT und IBM PS/2 sind eingetragene Warenzeichen der IBM Corporation.

  • Seite 3: Konformitätserklärung

    Prüfnorm(en) EN61000-4-2:1995 EN61000-4-3:1995 EN61000-4-4:1995 Produktsicherheitsnorm EN60950:1992 Name des Herstellers: Fujitsu Personal Systems, Inc. Adresse des Herstellers: 5200 Patrick Henry Drive Santa Clara, CA. 95054, USA Name des Importeurs: Fujitsu Personal Systems, Inc Adresse des Importeurs: c/o DHL Express Logistics Ctr...

  • Seite 5: Inhaltsverzeichnis

    Inhaltsverzeichnis Kapitel 1 Erste Schritte Funktions- und Bedienelemente............... Statusanzeigen..................... Lieferumfang des Pen PCs Point 1600 ............. Optionales Zubehör..................Anschluß-Zubehör..................Kapitel 2 Arbeiten mit dem Pen PC Point 1600 Systembetriebszustände................Akkuladezustand..................Konfiguration der Suspend/Resume-Taste..........Starten des Systems oder Wiederaufnehmen der Funktion ....
  • Seite 6 Die Audiolautstärke ist zu leise............

  • Seite 7: Erste Schritte

    Kapitel 1 Erste Schritte Dieses Kapitel liefert einen Überblick über die Leistungsmerkmale des Pen PCs Point 1600 und erläutert die grundlegende Anwendung. Der Pen PC Point 1600 läuft unter dem Betriebssystem Windows 95 oder Windows 98. Abbildung 1-1 und Abbildung 1-2 zeigen die Position der Funktions- und Bedienelemente beim Pen PC.
  • Seite 8 Buchse für Mono-Mikrofon Befestigungs- punkte für Stiftband Serieller Anschluß A Diskettenlauf- werk (eingeb.) Buchse für Stromanschluß Tastatur-/Mausanschluß Akku (heraus- (nehmbar) Anschluß für Systemschnittstelle Anschluß für Diskettenlaufwerk Verschleißarme Kontakte Abbildung 1-2 Funktionselemente des Pen PCs Point 1600 – Rückseite Erste Schritte...

  • Seite 9: Funktions- Und Bedienelemente

    Funk-LAN-Adapter ist an dieser Stelle eine Antenne (abgebildet) angebracht, bei Ausstattung mit einem Modem befindet sich hier eine RJ-11-Buchse (nicht abgebildet). • Akku Der Akku des Pen PCs Point 1600 läßt sich im Pen PC laden. Er kann aber auch Funktions- und Bedienelemente...

  • Seite 10: Statusanzeigen

    Batterieladegerät aufgeladen werden (nicht im Lieferumfang enthalten). • Festplattenlaufwerk Der Pen PC Point 1600 ist mit einem eingebauten Festplattenlaufwerk ausgestattet. Statusanzeigen Die Statusanzeigen dienen zur Anzeige verschiedener Systemzustände, darunter Betriebszustand, Zugriff auf die Festplatte und Akkuladezustand. Abbildung 1-3 zeigt die Statusanzeigen auf der Vorderseite des Pen PCs Point 1600.
  • Seite 11 Tabelle 1-1 Statusanzeigen Anzeige Anzeigezustand Systemstatus Betriebs- Zeigt den Systembetriebsstatus an. anzeige Anzeige leuchtet. System ist voll betriebsfähig. Anzeige blinkt (alle 4 Sekunden). Suspend Mode Anzeige ist aus. System ist ausgeschaltet. Anzeige Zeigt an, daß das System auf die eingebaute Festplatte zugreift. Festplatten- Anzeige leuchtet.
  • Seite 12 Tabelle 1-1 Statusanzeigen Anzeige Anzeigezustand Systemstatus Anzeige Zeigt einen niedrigen Akkuladezustand an. Weitere Informationen finden Sie im Akkulade- Abschnitt “Akkuladezustand” auf seite 2-3. zustand Anzeige ist aus. Akkuladezustand ist gut oder externe Stromquelle ist angeschlossen. Anzeige blinkt langsam (im Akkuladezustand ist niedrig, 1-Sekunden-Takt).

  • Seite 13: Lieferumfang Des Pen Pcs Point 1600

    • Optional integrierter Funk-LAN-Adapter • Stift für den Point 1600 • Zwei Bildschirmschutzfolien • Akku für den Point 1600, im Pen PC eingesetzt • Benutzerhandbuch für das im Pen PC bereits installierte Betriebssystem mit einem beglaubigten Zertifikat für die Betriebssystem-Software •...

  • Seite 14: Optionales Zubehör

    Optionales Zubehör Das folgende Zubehör kann optional beim Pen PC Point 1600 verwendet werden: • FMWSP7 Ersatz-Bildschirmschutzfolie (12er Pack) • FMW27PN1 Ersatzstifte (5er Pack) • FMWCC28 Schutztasche • FMWCC31 Feldtasche (Harsh Environment Case) • FMWST2 Stift-Band • FMWHS5 Handschlaufe • FMWCB2 Autoadapter •...

  • Seite 15: Anschluß-Zubehör

    Anschluß-Zubehör Das folgende Anschluß-Zubehör kann beim Pen PC Point 1600 verwendet werden. Beachten Sie, daß der Pen PC Point 1600 mit dem Anschluß-Zubehör des Pen PC Point 510 kompatibel ist. • Verschleißarme Tischstation • Tischstation mit allen Anschlüssen • Schnittstellenleiste •...
  • Seite 16 1-10 Erste Schritte...

  • Seite 17: Arbeiten Mit Dem Pen Pc Point 1600

    • Ausschalten des Pen PCs • Verwenden der Hotpads Systembetriebszustände Bevor Sie die Arbeit mit dem Pen PC Point 1600 aufnehmen, sollten Sie sich mit den verschiedenen Systembetriebszuständen des Pen PCs vertraut machen. Genaue Kenntnisse dieser Systemzustände erleichtern Ihnen die Entscheidung, ob Sie das...
  • Seite 18 Der aktuelle Systemzustand läßt sich anhand der Betriebsanzeige bestimmen. Tabelle 1-1 auf seite 1-5 beschreibt die verschiedenen Systemzustände, die durch die Betriebsanzeige wiedergegeben werden. (Beachten Sie, daß das Gerät ausgeschaltet ist, wenn die Betriebsanzeige nicht leuchtet.) Arbeiten mit dem Pen PC Point 1600...

  • Seite 19: Akkuladezustand

    Akkuladezustand Tabelle 2-1 enthält Einzelheiten zu den Systembedingungen in den einzelnen Ladezuständen, die durch die Anzeige Akkuladezustand dargestellt werden. Tabelle 2-1 Akkuladezustand Anzeige Akkuladezustand Akkuladezustand Anzeige ist aus. Akkuladung ist gut Restladung beträgt mehr als 15%. Anzeige blinkt langsam Warnung Akkuladung niedrig (im 1-Sekunden-Takt).

  • Seite 20: Konfiguration Der Suspend/Resume-Taste

    Drücken der Suspend/Resume-Taste einzuleiten. Dies würde einen Verlust der Daten in geöffneten Dateien und Anwendungen zur Folge haben. Bitten Sie Ihren örtlichen Fachhändler oder Händler um Hilfe, wenn Sie nicht sicher sind, wie Ihr System konfiguriert ist. Arbeiten mit dem Pen PC Point 1600...

  • Seite 21: Starten Des Systems Oder Wiederaufnehmen Der Funktion

    Starten des Systems oder Wiederaufnehmen der Funktion So starten Sie Ihr System oder nehmen die Funktion wieder auf: 1. Drücken Sie die Suspend/Resume-Taste einmal. Wenn das System in der vorherigen Sitzung in den Suspend Mode gesetzt worden ist, wird die Funktion wiederaufgenommen. Wurde das System in der vorherigen Sitzung abgeschaltet, startet das System und lädt das Betriebssytem.

  • Seite 22: Einleiten Des Suspend Modes

    3 Minuten.) Damit keine ungespeicherten Daten verloren gehen, warten Sie, bis das System in den Suspend Mode gelangt ist, bevor Sie den Akku entnehmen. • Schließen Sie Zubehör am Pen PC an, oder trennen Sie es vom Pen PC. Arbeiten mit dem Pen PC Point 1600...

  • Seite 23: Weitere Informationen Zum Suspend/Resume Mode

    • Nehmen Sie die Systemfunktion wieder auf, indem Sie wie bereits zuvor beschrieben die Suspend/Resume-Taste drücken. Weitere Informationen zum Suspend/Resume Mode Im Suspend oder Resume Mode sollten Sie außerdem folgende Dinge beachten: • Ihr System ist möglicherweise so konfiguriert, daß es automatisch nach einer gewissen Zeit ohne Aktivitäten den Suspend Mode einleitet.
  • Seite 24 Ihrem Netzwerk-Administrator oder Ihrem örtlichen Fachhändler erfragen. • Ihr System ist möglicherweise so konfiguriert, daß es die Funktion wiederaufnimmt, wenn am seriellen Anschluß eine Aktivität oder auf der Modemleitung ein Anruf ermittelt wird. Arbeiten mit dem Pen PC Point 1600...

  • Seite 25: Ausschalten Des Systems

    Der Stift des Point 1600 (im Lieferumfang enthalten) dient zur Auswahl von Optionen und zum Ausführen von Programmen auf dem Pen PC Point 1600. Er hat die gleiche Funktionsweise wie eine Maus bei einem Desktop Computer. Der Stift läßt sich wie eine Zweitasten-Maus bedienen.
  • Seite 26 • Bei Bildschirmen, die verkratzt sind, weil ohne Schutzfolie gearbeitet wurde, werden keine Garantieleistungen erbracht. • Schreiben Sie nicht mit einem Kugelschreiber oder spitzen Gegenständen auf dem Pen PC. Dies könnte Kratzer oder andere Schäden auf der Bildschirmoberfläche verursachen. 2-10 Arbeiten mit dem Pen PC Point 1600...
  • Seite 27 Der Stift läßt sich mit einem optionalen Stift-Band am Pen PC befestigen. Das Pen PC ist auf der rechten und linken Seite mit Befestigungspunkten ausgestattet und somit für Rechts- oder Linkshänder geeignet. Stift-Band (nicht im Lieferumfang enthalten) Abbildung 2-1 Stift und Stift-Band des Point 1600 Arbeiten mit dem Stift 2-11...

  • Seite 28: Genauigkeit Der Stiftfunktion

    Genauigkeit der Stiftfunktion Der Pen PC Point 1600 wurde werksseitig bereits kalibriert, so daß die Cursorposition mit der Position der Stiftspitze übereinstimmt. Falls sich der Cursor nicht genau unter der Stiftspitze befindet, wenn Sie den Bildschirm damit berühren, müssen Sie den Pen PC kalibrieren.

  • Seite 29: Laden Des Akkus (Im Pen Pc)

    Einstellungsmöglichkeiten (hell oder dunkel). Laden des Akkus (im Pen PC) Der Akku des Point 1600 kann auch im Pen PC aufgeladen werden. So laden Sie den Akku auf: 1. Trennen Sie den Pen PC von der externen Stromquelle, und stellen Sie den Akkuladezustand anhand der Anzeige Akkuladezustand fest, bevor Sie mit der Aufladung beginnen.

  • Seite 30: Entnehmen Und Einsetzen Des Akkus

    Dateien und Informationen in Programmen, bevor Sie den Pen PC ausschalten.) Weitere Informationen finden Sie im Abschnitt “Einleiten des Suspend Modes” auf seite 2-6 oder im Abschnitt “Ausschalten des Systems” auf seite 2-9. 2-14 Arbeiten mit dem Pen PC Point 1600...

  • Seite 31: Akkusparfunktion

    6. Nun können Sie das System starten oder die Funktion wiederaufnehmen und mit dem Pen PC weiterarbeiten. Akkusparfunktion Ein vollständig aufgeladener Akku ermöglicht bei normaler Anwendung eine Betriebszeit des Pen PCs Point 1600 von rund 4 Stunden (bei aktiviertem Power Akkusparfunktion 2-15...

  • Seite 32: Verwenden Von Steckern Und Anschluß-Zubehör

    Hotpad Helligkeit tippen (siehe “Verwenden der Hotpads” auf seite 2-12). Verwenden von Steckern und Anschluß-Zubehör Mit Hilfe der Stecker und des Anschluß-Zubehörs beim Pen PC Point 1600 können Sie verschiedene Geräte an den Pen PC anschließen, beispielsweise ein Mikrofon, Kopfhörer, eine Tastatur oder einen Drucker.
  • Seite 33 Buchse für Buchse für Maus- Stromanschluß Mikrofon Kopfhörer anschluß Abbildung 2-4 Anschlüsse des Pen PCs Point 1600 - Rechte Seite Verschleißarme Anschlußklappe am Systemschnittstellenanschluß Kontakte Diskettenlaufwerk (hier mit geöffnetem Verschluß) Abbildung 2-5 Anschlüsse des Pen PCs Point 1600 - Unterseite Verwenden von Steckern und Anschluß-Zubehör...
  • Seite 34 Systeme mit optionalem integriertem Modem können über diese Buchse an eine Telefonleitung angeschlossen werden. • PC-Kartensteckplatz Dieser Steckplatz nimmt eine PC-Karte für den Pen PC Point 1600 auf. Wenn Sie die PC-Karte entnehmen wollen, drücken Sie in der Abdeckung des PC-Kartensteckplatzes auf die Auswurftaste.

  • Seite 35: Optionaler Funk-Lan-Adapter

    Funknetz erhält, muß er sich innerhalb der Reichweite eines Funk-Hubs oder eines Zugangspunktes befinden. Zugangspunkte können zur Übertragung der Signale zwischen dem Pen PC Point 1600 und dem Funk-LAN im ganzen Gebäude verteilt werden. Einzelheiten zur Verwendung des Pen PCs mit einem Funk-LAN können Sie bei Ihrem örtlichen Fachhändler oder Ihrem Netzwerk-Administrator erfragen.
  • Seite 36 • Wenn Ihr Modem nicht reagiert, vergewissern Sie sich, daß das Modem aktiviert und richtig in Ihrer Betriebssystem-Software konfiguriert wurde. Bitten Sie Ihren örtlichen Fachhändler oder den Provider des Wähldienstes um Unterstützung bei der Konfiguration der Modemeinstellungen. 2-20 Arbeiten mit dem Pen PC Point 1600...

  • Seite 37: Pflege, Wartung Und Fehlersuche

    Pen PCs Point 1600. Darüber hinaus sind hier Informationen zur Fehlersuche bei einigen häufiger auftretenden Problemen enthalten. Schützen des Bildschirms Der Pen PC Point 1600 ist für eine lange Betriebsdauer ausgelegt. Die Verwendung einer Bildschirmschutzfolie trägt dazu bei, daß der Bildschirm möglichst lange unbeschädigt bleibt. Eine Bildschirmschutzfolie bietet eine haltbare, austauschbare reflektionsfreie Oberfläche, die den Bildschirm vor schädigenden Einflüssen schützt.
  • Seite 38 Bevor Sie eine neue Bildschirmschutzfolie anbringen, muß die Oberfläche des Bildschirms erst ganz sauber und trocken sein. Achtung Der Pen PC Point 1600 ist nicht wasserdicht. Verschütten Sie keine Flüssigkeiten über dem System, und waschen Sie es auch nicht mit einem in Seifenlauge getränkten Tuch ab.

  • Seite 39: Pflegen Des Stiftes

    Bildschirm verkratzen können. Wenn beim Pen PC Point 1600 ein Stift mit beschädigter Spitze verwendet wird, können unvorhersehbare Probleme auftreten. Sollte dies der Fall sein, ersetzen Sie den Stift des Point 1600. Ersatzstifte sind bei Ihrem Händler erhältlich (Bestellnummer FMW27PN1, 5er Pack).

  • Seite 40: Kalibrieren Des Stiftes

    • Der vorherige Benutzer des Pen PCs schreibt mit der anderen Hand und hat den Pen PC entsprechend kalibriert. • Der Pen PC Point 1600 war einige Zeit lang ohne Nachkalibrierung in Betrieb. • Der Bildschirm wurde vom Querformat in das Hochformat, oder umgekehrt, gedreht.

  • Seite 41: Fehlersuche

    Stift kalibriert, und Sie können das System wie üblich verwenden. Fehlersuche In diesem Abschnitt werden Lösungsmöglichkeiten für einige häufiger auftretende Probleme beschrieben. Sollte bei Ihrem Pen PC Point 1600 ein Problem auftreten, das Sie anhand dieser Beschreibung nicht beheben können, wenden Sie sich bitte an Ihren örtlichen Fachhändler.

  • Seite 42: Das System Reagiert Nicht

    Das System reagiert nicht Wenn das System nicht auf Benutzereingaben reagiert oder sich anscheinend “aufgehängt” hat, können Sie es mit der Reset-Taste neu starten. Die Position der Reset-Taste ist auf seite 2-16 abgebildet. Achtung Beim Drücken der Reset-Taste gehen nicht gespeicherte Daten verloren.

  • Seite 43: Die Infrarot-Datenübertragung Funktioniert Nicht

    (IrDA-Anschluß) haben, überprüfen Sie folgende Punkte: • Kann der IrDA-Anschluß am Pen PC den IrDA-Anschluß am anderen Gerät “sehen”? Zwischen dem IrDA-Anschluß am Pen PC Point 1600 und dem IrDA-Anschluß am anderen Gerät muß direkter Sichtkontakt bestehen. • Achten Sie darauf, daß der IrDA-Anschluß am Pen PC direkt zum Anschluß am anderen Gerät zeigt.

  • Seite 44: Die Funk-Lan-Verbindung Geht Verloren

    Signalen unter den meisten Betriebsbedingungen ausgelegt. Gelegentlich kann es jedoch zu einer Unterbrechung kommen. Dies ist beispielsweise dann der Fall, wenn der Pen PC Point 1600 zu weit von einem Zugangspunkt entfernt ist oder das Signal physikalisch durch irgendetwas behindert wird, beispielsweise durch bestimmte Werkstoffe in der Gebäudekonstruktion.
  • Seite 45 Quellenverzeichnis Akku, 1-3 Festplattenlaufwerk, 1-4 Akkuladezustand, 2-3 Fully On State (Volle Leistung), 2-1 Anzeige Akkuladezustand, 2-3 Funk-LAN-Adapter, 1-3 kritischer Akkuladezustand, 1-6, 2-3 Funktions- und Bedienelemente, 1-3 kritischer Zustand, 2-7 leer, 2-3 Warnung Akkuladung niedrig, 2-7 Akkuenergie gelbe Anzeige, siehe auch Anzeige Verbrauch im Suspend Mode, 2-7 Akkuladezustand, 1-6 Akkuladung im kritischen Zustand, 2-7...
  • Seite 46 PC-Karte Warnung Akkuladung niedrig, 2-7 Abdeckung, 2-16 Auswurftaste, 2-16 Steckplatz, 2-16 Pen PC Akku, 1-1, 1-3 Arbeiten mit dem Pen PC, 2-1 Betrieb, 1-5 Einleiten des Betriebsmodus Suspend, 2-6 Funktions- und Bedienelemente, 1-1, 1-3 Starten, 2-5 Wiederaufnehmen der Funktion, 2-5 Pflege und Wartung, 3-1 Pufferbatterie, 2-3 Reset-Taste, 2-16, 3-6...
