Inhaltszusammenfassung für oneConcept Beef Butler

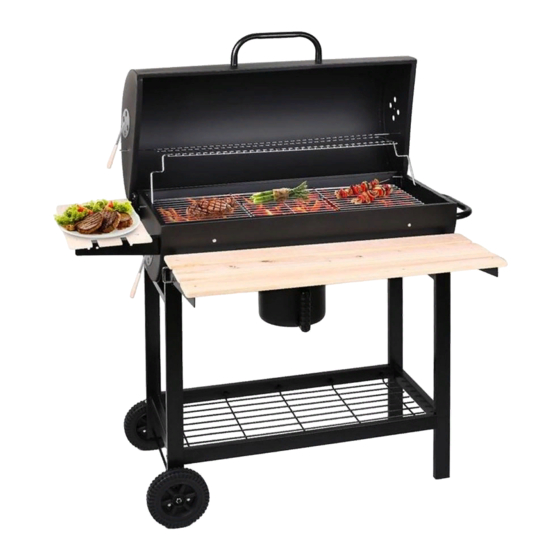

- Seite 1 Beef Butler Holzkohlegrill Charcoal Grill Parrilla de carbón Gril au charbon de bois Griglia a carbone di legna 10021771...
-
Seite 3: Sicherheitshinweise
Sehr geehrter Kunde, wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Anschluss- und Anwendungshinweise sorgfältig durch und befolgen Sie diese, um möglichen technischen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Sicherheitshinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Sicherheitshinweise •... - Seite 4 Geräteübersicht Hinweis Überprüfen Sie den Lieferumfang auf Vollständigkeit hin, bevor Sie den Grill zusammensetzen. Obwohl der Hersteller jede Anstrengung unternommen hat, scharfe Kanten vom Grillzu entfernen, müssen Sie mit allen Teilen vorsichtig umgehen, um Verletzungen zu vermeiden.
- Seite 5 Zubehör Bezeichnung Anzahl Vordere Ablage Griff Stütze für vordere Ablage Deckel Kurzes Standbein Luftöffnung Langes Standbein Haken für Luftöffnung Verbindungsstück Holzgriff Aschebehälter Feuerwanne Kunststoff-Griff Grillrost Achse Kohlerost Warmhalterost Metallstrebe Seitenablagebrett Drahtrost Stütze für Rostgriff Seiten ablage Schrauben und andere Montageteile M6x16mm M5x10mm Scheiben...
- Seite 6 Zusammenbau Ziehen Sie die Schrauben nicht fest, bevor Sie den Grill zusammengebaut haben. Schritt 1 Zusammensetzen des Drahtrosts und der Metallstrebe Führen Sie die Enden des Drahrosts (22) in die passenden Löcher der Me- tallstrebe (21) ein. Schritt 2 Zusammensetzen der Standbeine Montieren Sie die kurzen Standbeine (14) an einer Seite der Metallstrebe (21).
- Seite 7 Schritt 4 Befestigen Sie die Feuerwanne (6) und die Stützen der vorderen Ablage (13) an den Bei- nen. Verwenden Sie dazu 4 Schrauben (D) und 4 Schrauben (E) und 8 Muttern(H). Verschrauben Sie das Verbindungsstück der Halterung mit der Feuerwanne mit 2 Schrau- ben (M) und 4 Muttern (L).
- Seite 8 Schritt 6 Montieren Bretter für vordere Ablage (12) an den Stützen (13). Verwenden Sie 6 Schrauben (C) und 6 Muttern (I). Bringen Stützen für Seitenablage Seiten Feuerwanne an (11). Verwenden Sie 4 Schrauben (B) und 4 Muttern (I). Platzieren Bretter für Seitenablage (10) auf die Stütze (11) mit 6 Schrauben (C) und 6 Muttern (I).
- Seite 9 Schritt 8 Lassen Sie den Deckel (2) über die Feuerwanne (6) herunter und halten Sie die Gewindebohrungen bündig. Befestigen Sie 2 Schrauben (D) und zwei Muttern (H). Befestigen Sie die Bleche für die Luftöffnung (3) mit 2 Schrauben (B) und 2 Muttern (I). Bringen Sie die Metallgriffe (1) an der Seite des Deckels an.
-
Seite 11: Safety Information
Dear Customer, Congratulations on purchasing this equipment. Please read this manual carefully and take care of the following hints on installation and use to avoid technical damages. Any failure caused by ignoring the items and cautions mentioned in the operation and installation instructions are not covered by our warranty and any liability. -
Seite 12: Product Description
Product Description Note Please check parts against the list below before assembling your BBQ grill. Whilst every effort has been made in the manufacturer of your barbecue to remove any sharp edges, you should handle all components with care to avoid injury. -
Seite 13: Scope Of Supply
Scope of Supply Description Qty. Front table support Handle Short leg Long leg Air vent Receiver linker Vent pole Ash receiver Bakelite handle Wooden handle Axle Fire bowl Wheel Cooking grid Metal tube Charcoal grid Wire rack Warming rack Grid handle Side table wood Side table support Front table wood... - Seite 14 Assembly Do not fully tighten the screws too tight before completely assembling your barbecue. Step 1 Assemble the wire rack and the metal tube. Insert each end of the wire rack (22) to the relevant hole of the metal tube (21 ).
- Seite 15 Step 4 Install the fire bowl (6) and front table supports(13) to the legs using 4pcs screws (D) & 4pcs screws (E) and 8pcs M6 nuts (H).and 6pcs washers (N). Assemble the joint of the support & fire bowl using 2 pcs screw (M) and 4 pcs M4 nuts (L). Step 5 Install the ash receiver linker (16) to the bottom of the fire bowl (6) using 4...
- Seite 16 Step 6 Install the front table wooden parts (12) to the front table support (13) using 6pcs screws (C) and 6pcs nuts (I). Install the side table supports (11) to the firebowl side using 4pcs screws (N and 4pcs nuts (H ). and 4 pcs washers ( N).
- Seite 17 Step 8 Suspend the lid (2) cross over the fire bowl (6) and align the tapped hole and install using 2pcs screws (A). Insert the air vents (3) to the side of lid using 2pcs screws (B) and 2pcs nuts (I).
