DIODENTEST
•
Nutzen Sie den Diodentest, um Dioden, Transistoren und andere
Halbleiterbauelemente zu prüfen. Im Diodentestmodus wird ein Strom durch die
Halbleiterverbindung gesendet und der Spannungsabfall an der Verbindung wird
gemessen.
•
Eine gute Silizium-Verbindung fällt zwischen 0,5 V und 0,8 V.
•
Um eine Diode aus einer Schaltung zu testen, führen Sie die folgenden Schritte aus:
1.
Führen Sie die rote Prüfleitung in den Hz-Anschluss
schwarze Prüfleitung in den COM-Anschluss ein.
2.
Stellen Sie den Drehschalter auf
Drücken Sie SELECT, um bei Bedarf vom
Diodenmessmodus als Standard in den
Kontinuitätsmessmodus zu wechseln.
3.

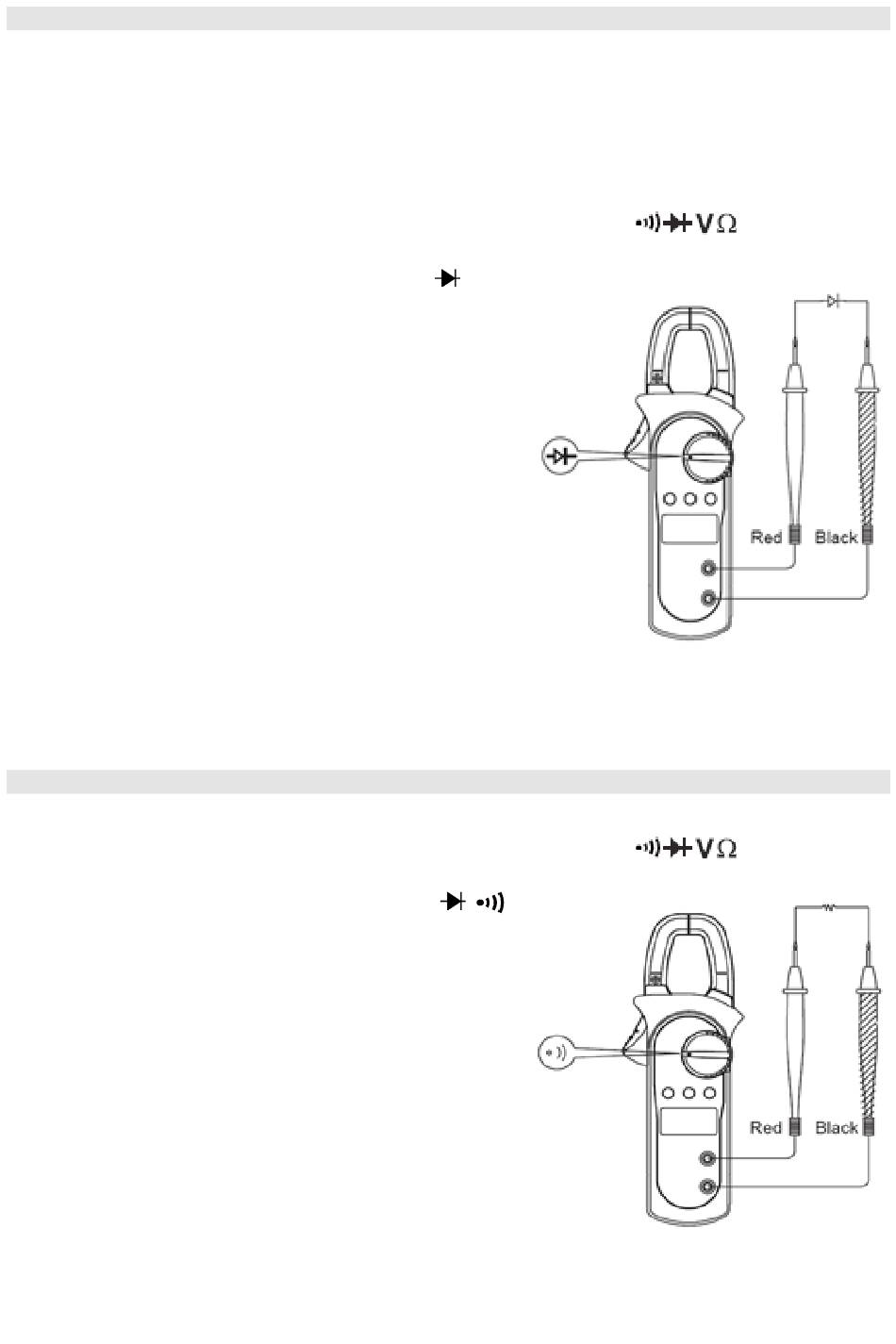

Zur Bestimmung des Spannungsabfalls
bei Halbleiter-Komponenten verbinden
Sie die rote Prüfsonde mit der Anode der
Komponente und die schwarze Prüfleitung
an der entsprechenden Kathode.
Hinweise:
•
Um eine genauere Messung zu erhalten,
können Sie das zu messende Objekt während
der Messung aus der Schaltung entfernen.
•
Wenn eine Messung abgeschlossen ist,
trennen Sie die Prüfleitungen vom getesteten
Stromkreis und entfernen Sie die Prüfleitungen
von den Eingangsanschlüssen.
DURCHGANGSPRÜFUNG
•
Führen Sie die folgenden Schritte aus, um die Kontinuität zu testen:
1.
Führen Sie die rote Prüfleitung in den Hz-Anschluss
schwarze Prüfleitung in den COM-Anschluss ein.
2.
Drehen Sie den Drehschalter auf
und drücken Sie die SELECT-Taste, um
den Messmodus auszuwählen.
•
Der Summer ertönt, wenn der Widerstand einer
zu testenden Schaltung weniger als 50 Ω beträgt.
•
Der Summer ertönt möglicherweise, wenn
der Widerstand einer zu testenden Schaltung
zwischen 50 Ω und 100 Ω liegt.
•
Der Summer ertönt nicht, wenn der Widerstand
einer zu testenden Schaltung höher als 100 Ω ist.
Hinweis:
•
Wenn eine Messung abgeschlossen ist,
trennen Sie die Prüfleitungen vom getesteten
Stromkreis und entfernen Sie die Prüfleitungen
von den Eingangsanschlüssen.
.
