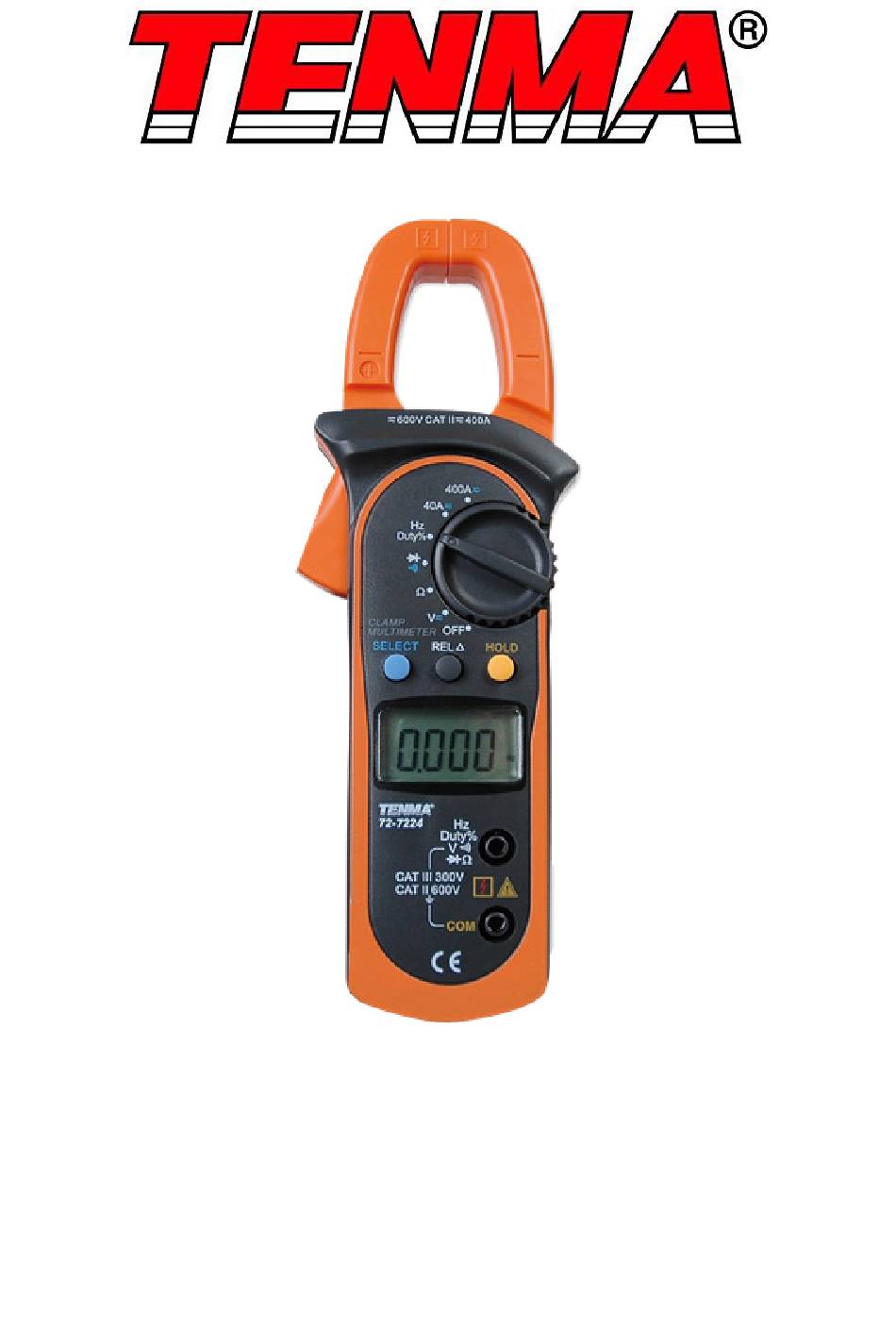

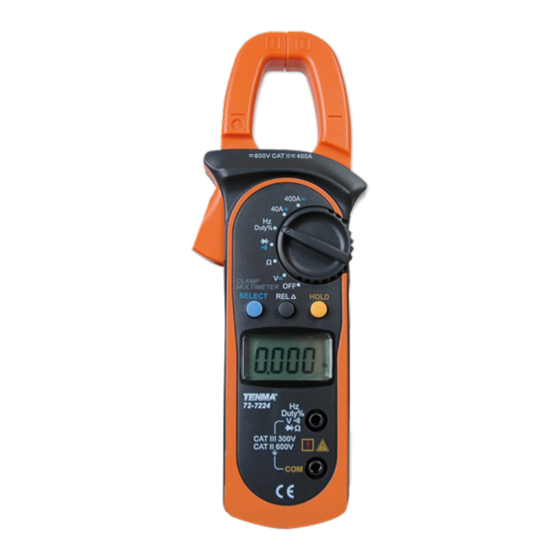

- Seite 1 Digitale Messzange Modell: 72-7224 & 72-7226...
-
Seite 2: Sicherheitshinweise
SICHERHEITSHINWEISE Bitte lesen Sie diese Anweisungen vor der Nutzung sorgfältig durch und bewahren Sie sie zur späteren Verwendung auf. Dieses Messgerät entspricht den Bestimmungen gemäß IEC61010-1, 61010-2-032 und 61010-2-033 (Verschmutzungsgrad 2), Messkategorie (CAT II 600 V, CAT III 300 V, CAT III 300 V) und ser Doppelisolierung. - Seite 3 SYMBOLFÜHRER AC (Wechselstrom) DC (Gleichstrom) AC oder DC Erdung Doppelt isoliert Warnung Schwache Batterie Durchgangsprüfung mit Signalton Diode Sicherung Die Anwendung rund um und das Entfernen der NICHT-ISOLIERTEN GEFÄHRLICHEN LIVE-Leitern ist zulässig. Entspricht den Richtlinien der Europäischen Union Dieses Symbol bedeutet, dass das Produkt den Anforderungen der USA und Kanadas entspricht.
- Seite 4 BETRIEBSPARAMETER • Betriebstemperatur: 23 ° C ± 5 ° C • Relative Luftfeuchtigkeit:: ≤ 85 %. • Temperaturkoeffizient: 0,1 × (spezifizierte Genauigkeit)/1 ° C DC-SPANNUNG Bereich Auflösung Genauigkeit Überlastschutz 400,0 mV 0,1 mV ± (0,8 % + 3) 4,000 V 1 mV 40,00 V 10 mV...
- Seite 5 DIODE UND KONTINUITÄT Bereich Auflösung Genauigkeit Überlastschutz Zeigt einen 1 mV ungefähren Durchlass- 600 Vp Spannungs-Abfall an Hinweis: Die Leerlaufspannung beträgt ungefähr 1,48 V. Bereich Auflösung Genauigkeit Überlastschutz Wenn ≤ 10Ω, ertönt 100 mΩ 600 Vp der Summer. Hinweise: • Die Leerlaufspannung beträgt etwa 0,45 V •...
- Seite 6 DC-Strom Bereich Auflösung Genauigkeit Überlastschutz 40,00 A 0,01 A ± (2 % + 5) 400 A DC/AC 400,0 A 0,1 A ± (2 % + 3) Hinweise • Wenn die Anzeige positiv ist, ist die Stromrichtung von unten nach oben (siehe Abbildung 10, wobei die Frontplatte nach oben und die Rückseite nach unten zeigt).
-
Seite 7: Betrieb
BETRIEB Messen der DC/AC-Spannung • Die DC-Spannungsbereiche sind: 400 mV/4 V/40 V/400 V und 600 V. • Die AC-Spannungsbereiche sind 4 V, 40 V, 400 V und 600 V. • Um die DC/AC Spannung zu messen, führen Sie die folgenden Schritte aus: Führen Sie die rote Prüfleitung in den Hz-Anschluss und die schwarze Prüfleitung in den COM Anschluss ein. - Seite 8 DIODENTEST • Nutzen Sie den Diodentest, um Dioden, Transistoren und andere Halbleiterbauelemente zu prüfen. Im Diodentestmodus wird ein Strom durch die Halbleiterverbindung gesendet und der Spannungsabfall an der Verbindung wird gemessen. • Eine gute Silizium-Verbindung fällt zwischen 0,5 V und 0,8 V. •...
- Seite 9 FREQUENZMESSUNG • Die Frequenzbereiche sind 10 Hz, 100 Hz, 1 kHz, 10 kHz, 100 kHz, 1 MHz und 10 MHz. • Führen Sie die folgenden Schritte aus, um die Häufigkeit zu messen: Führen Sie die rote Prüfleitung in den Hz- Anschluss und die schwarze Prüfleitung in den COM-Anschluss ein.
- Seite 10 Messgerät vom Leiter. • Die Betriebstemperatur muss bei der Strommessung 0 º C bis 40 º C betragen. Ändern zu AC: Modell: 72-7224: • Wechseln Sie zu AC, indem Sie die durchschnittliche Reaktions-Methode verwenden. • Geben Sie die Sinuswelle ein und stellen Sie den Messwert so ein, dass er dem Effektivwert entspricht.
-
Seite 11: Wartung
WARTUNG Batteriewechsel • Wenn das Messgerät das Symbol für niedrige Batterieladung anzeigt, Schraube tauschen Sie die Batterie sofort aus, um den normalen Betrieb aufrechtzuerhalten. Batterie • Trennen und entfernen Sie alle Prüfsonden von einer Live-Quelle und dem Messgerät. • Öffnen Sie die Batterieabdeckung am hinteren Gehäuse mit einem Schraubendreher. - Seite 12 INFORMATIONEN ZUR ABFALL-ENTSORGUNG - FÜR VERWENDER VON ELEKTRISCHEN & ELEKTRONISCHEN GERÄTEN Diese Symbole zeigen an, dass eine getrennte Abfallsammlung von elektrischen und elektronischen Geräten (WEEE) oder Altbatterien erforderlich ist. Entsorgen Sie diese Objekte nicht mit dem gewöhnlichen Haushaltsabfall. Trennen Sie, damit die verwendeten Materialien behandelt, verwertet und wiederverwertet werden können.
