3. Maß- und Anschlussbilder

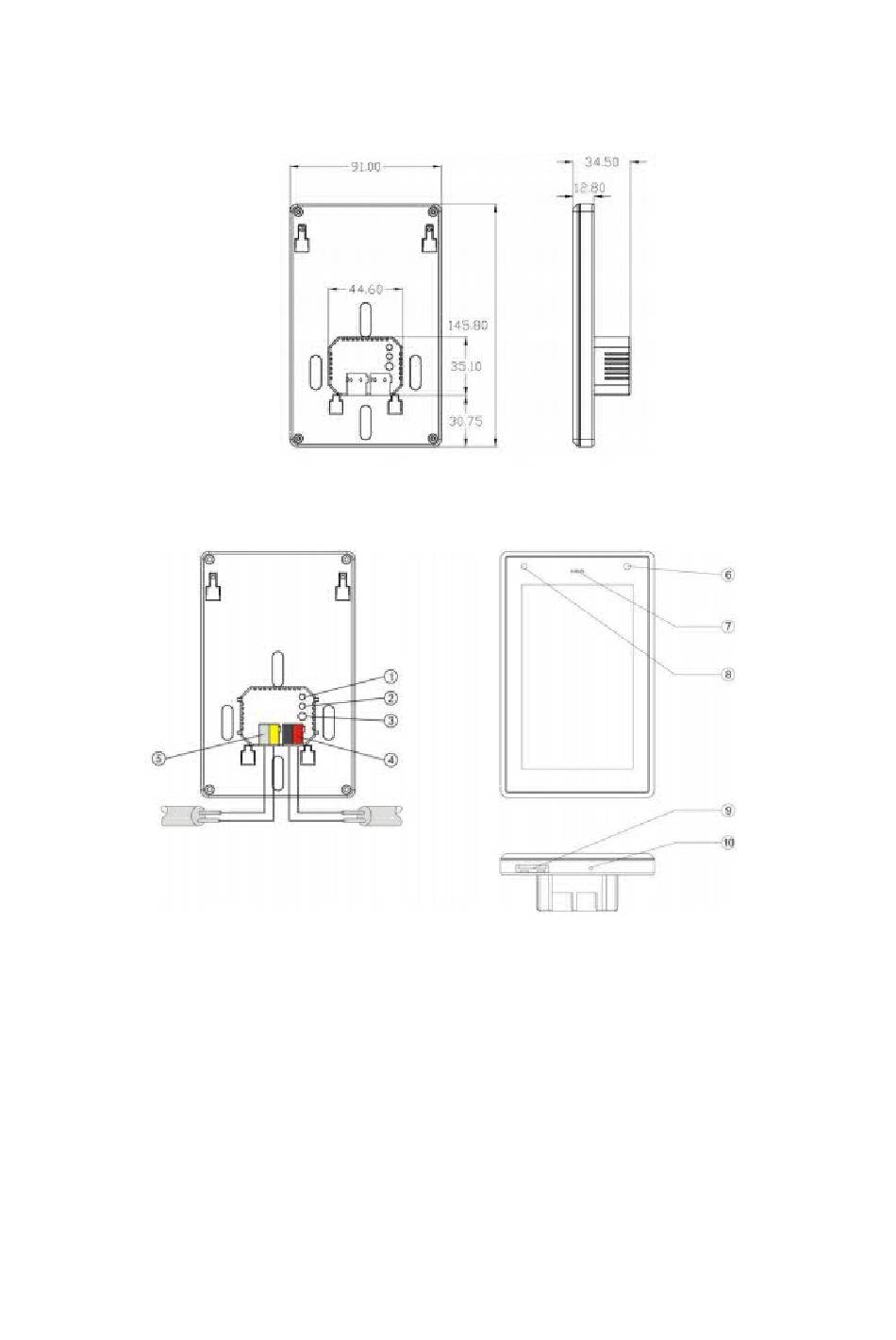

3.1 Maßbilder
3.2 Anschlussbilder
1 Reset-Taste, löst Neustart des TFT aus
2 Programmiertaste
3 LED rot: Bereit zur Programmierung
LED grün: Normalbetrieb
4 Busanschlussklemme EIB/KNX
© GVS Deutschland 2013 - Technische Änderungen und Irrtümer vorbehalten.
Produktdokumentation 5"-Colour-Touch-Panel
5 Busanschlussklemme Zusatzspannung
6 IR-Sender (noch nicht verfügbar)
7 Betriebsanzeige TFT
8 IR-Empfänger (noch nicht verfügbar)
9 SD-Karte
10 interner Temperatursensor
