6 | ORBEA BENUTZERHANDBUCH

EINBAU DES RANGE EXTENDERS

Der Range Extender muss mit dem spezifischen Flaschenhalter von
Ebikemotion installiert werden, der zu dem Gerät geliefert wird.
Der Range Extender muss stets im Sitzrohr des Rahmens am Fahrrad
befestigt werden. Das Gerät kann nicht an diagonalen Rohren montiert
werden. Nur bei Optima-Modellen mit Ebikemotion-System kann der Range
Extender am diagonalen Rohr installiert werden.

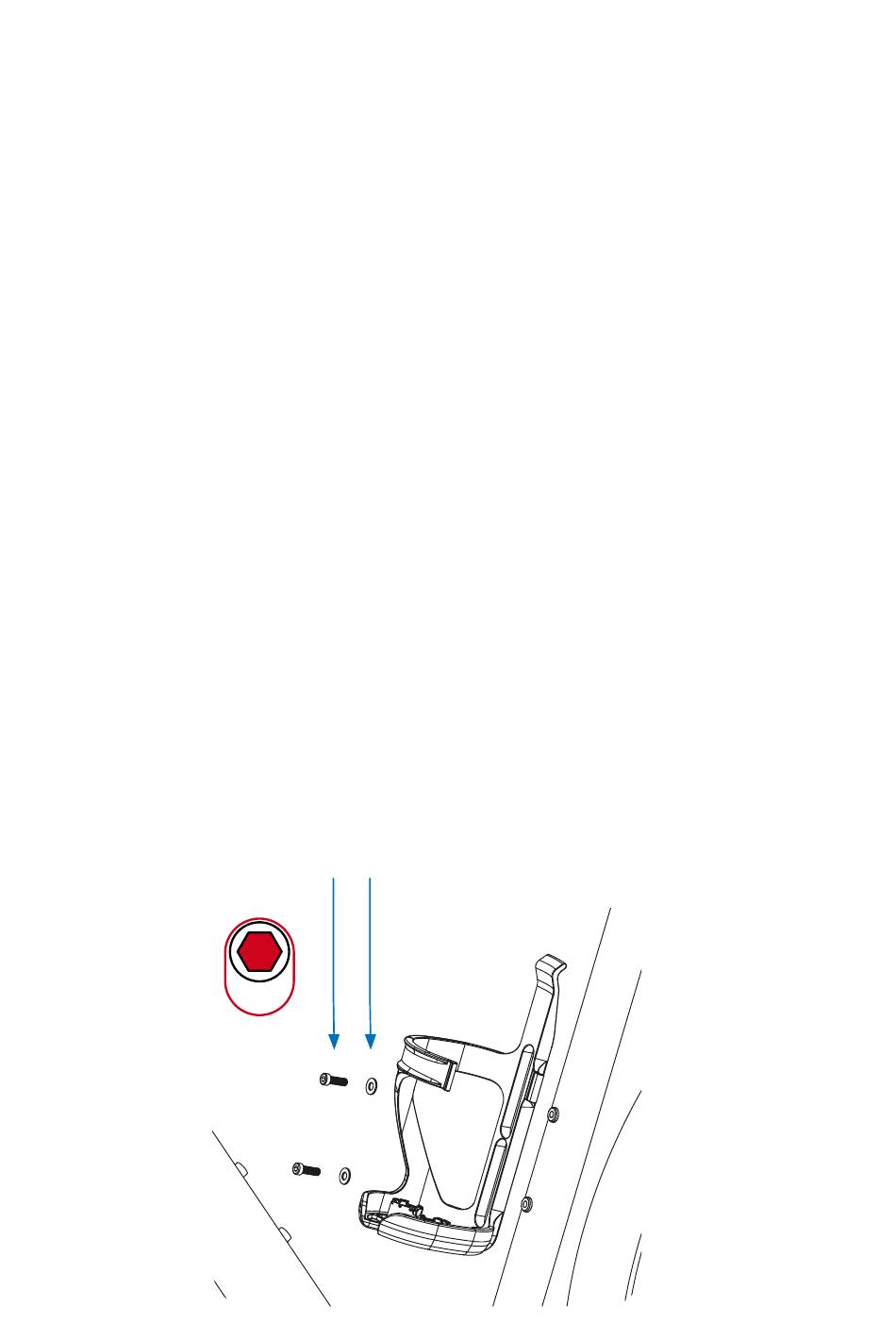

Zur Installation den spezifischen Flaschenhalter von Ebikemotion vom Gerät
trennen. Dann den Flaschenhalter mit den Schrauben M5x16 (2) und den
mitgelieferten Unterlegscheiben (1) am Sitzrohr des Fahrrads montieren.
Die Unterlegscheiben sollten sich zwischen dem Kopf jeder Schraube und
dem Flaschenhalter befinden.
Die Schrauben M5x16 mit einem Drehmoment von 5Nm anziehen. Es ist
ratsam, dieses Anzugsdrehmoment regelmäßig zu überprüfen, bevor man
den Range Extender am Fahrrad verwendet.
Der Range Extender ist nicht kompatibel mit den eMX24-Modellen.
Es ist nicht möglich, zwei Range Extender Einheiten an das gleiche System
bzw. Bike zu montieren oder anzuschließen.
02 01
4
5 Nm
