Verwandte Anleitungen für Orbea RANGE EXTENDER
Inhaltszusammenfassung für Orbea RANGE EXTENDER
- Seite 1 BENUTZERHANDBUCH RANGE EXTENDER...
-
Seite 2: Inhaltsverzeichnis

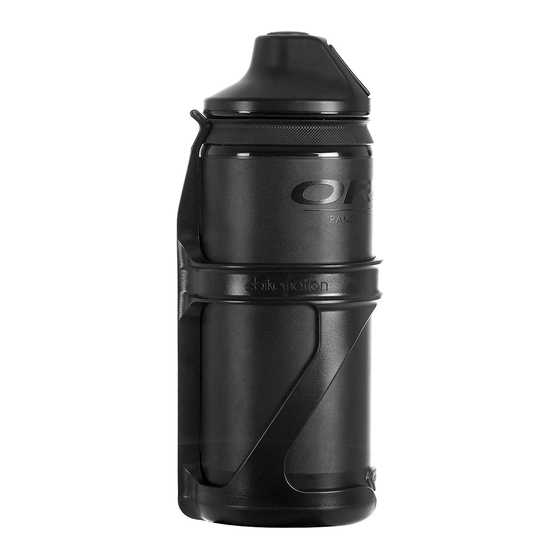

REPARATUR DES RANGE EXTENDERS HINWEISE BENUTZERHANDBUCH RANGE EXTENDER Der Range Extender von Ebikemotion bietet eine Erweiterung der internen Hauptbatterie um 208 W/h bei den X35- Systemen von Ebikemotion und erhöht so die 248 W/h Leistung der Hauptbatterie auf eine maximale Kapazität von bis zu 450 W/h. -
Seite 3: Technische Daten
Ladestand- und Anschalt-Anzeige: Iwoc One-Taste Ladeanschluss durch Gummiklappe geschützt Doppeltes Laden: Der Range Extender und die Hauptbatterie können gleichzeitig geladen werden, wenn der Range Extender an die Hauptbatterie und das X35-Ladegerät an den Range Extender angeschlossen ist. Zertifizierungen: EN 15194.2017 Befestigung am Fahrrad: Spezifischer Flaschenhalter X35 mit Quick Lock Gummiband. -
Seite 4: Funktionsweise Des Range Extenders
Fahrrad nicht bewegt). Der Range Extender lädt die Hauptbatterie mit einer Entladerate von 2A auf, während der Motor Strom bis zu 9A aufnehmen kann. Daher kann der Range Extender den Motor nicht unabhängig mit genügend Strom versorgen und dieser Strom kommt vollständig von der Hauptbatterie. -
Seite 5: Ein- Und Ausschalten Des Range Extenders
Moment an lädt. LADEN DES RANGE EXTENDERS Der Range Extender kann unabhängig aufgeladen werden, wenn er vom Fahrrad getrennt ist. Das X35-Ladegerät an den Ladeanschluss auf der Oberseite des Geräts anschließen. Die Ladezustände des Range Extenders werden im gleichen Farbcode wie der Hauptbatterie angezeigt: Weiß: 100%-75% / Grün: 74%-50% / Orange: 49%-25% / Rot: 24%-1%... -
Seite 6: Einbau Des Range Extenders
Anzugsdrehmoment regelmäßig zu überprüfen, bevor man den Range Extender am Fahrrad verwendet. Der Range Extender ist nicht kompatibel mit den eMX24-Modellen. Es ist nicht möglich, zwei Range Extender Einheiten an das gleiche System bzw. Bike zu montieren oder anzuschließen. 02 01... - Seite 7 RANGE EXTENDER ORBEA | 7 GAIN OPTIMA...
-
Seite 8: Transport Des Range Extenders
über die beste Option. REPARATUR DES RANGE EXTENDERS Wenn es ein Problem mit deinem Range Extender gibt, wende dich bitte an einen Orbea-Händler, der sich mit uns in Verbindung setzen kann, um uns alle notwendigen Informationen über deinen Fall zu geben und die sichere Lieferung des Materials zu uns für eine korrekte Diagnose... -
Seite 9: Hinweise
Laden: Von 10°C bis 45°C Zeiträume. Entladung (Betrieb): Von -20°C bis 60°C Wenn der Range Extender über einen längeren Zeitraum Lagerung: Von -20°C bis 50°C aufbewahrt wird, sollte der Batteriestand über 80% der Diese Intervalle wurden vom Hersteller der Batteriezellen Ladung liegen. - Seite 10 10 | ORBEA BENUTZERHANDBUCH Keine Metallgegenstände in den Ladeanschluss oder in einen der Komponentenanschlüsse stecken. Dies könnte zu Schäden an den Steckverbindern oder sogar zu einem Kurzschluss des Systems führen. Die Verbindungen zwischen den Komponenten muss immer der richtigen Ausrichtung folgen, um eine Beschädigung der Stecker zu vermeiden.
- Seite 11 *Reifen (Druck und Profil) *Rahmengeometrie (aufrechtere Geometrien sind weniger effizient) *Temperatur (extreme Temperaturen können die Akkuleistung negativ beeinflussen) Die Reichweitenzeiten in Abschnitt 2 der Mahle-Kurzanleitung für den Range Extender sind Schätzwerte unter idealen Einsatzbedingungen. Diese Reichweite wird durch die oben genannten Faktoren beeinflusst.
