4 | ORBEA BENUTZERHANDBUCH

FUNKTIONSWEISE DES RANGE EXTENDERS

Der Range Extender funktioniert wie ein tragbares Ladegerät der internen Batterie,
das während des Betriebs die Hauptbatterie auflädt. Die Funktionsweise unterscheidet
sich von anderen Systemen dadurch, dass beim X35 von Ebikemotion der Motor nur
über die Hauptbatterie mit Strom versorgt wird, während der Range Extender die
Hauptbatterie immer auflädt, d. h., unabhängig davon, ob ein Strombedarf vom Motor
zur Hauptbatterie besteht oder nicht (Geschwindigkeiten über 25km/h, kein Treten oder,
wenn sich das Fahrrad nicht bewegt).
Der Range Extender lädt die Hauptbatterie mit einer Entladerate von 2A auf, während
der Motor Strom bis zu 9A aufnehmen kann. Daher kann der Range Extender den Motor
nicht unabhängig mit genügend Strom versorgen und dieser Strom kommt vollständig
von der Hauptbatterie.

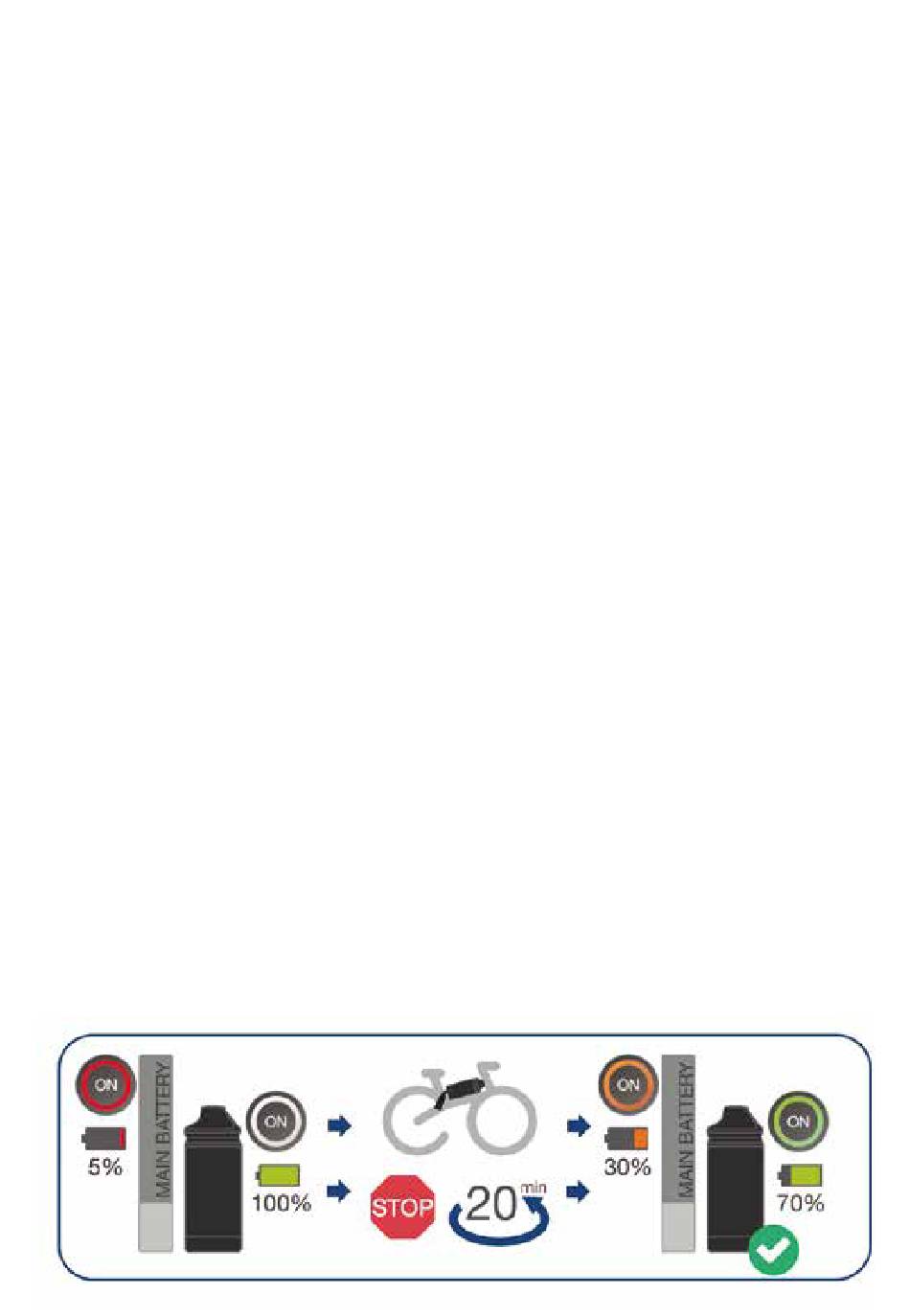

Wenn die Hauptbatterie entladen ist und der Range Extender angeschlossen und
eingeschaltet ist, muss gewartet werden, bis der Range Extender die Hauptbatterie
so weit aufgeladen hat, dass das System elektrische Unterstützung leisten kann. Es
wird daher empfohlen, dass das Gerät bei Verwendung des Range Extenders immer
über den Ladeanschluss mit dem Hauptbatterie verbunden sein sollte, um das Laden
der Hauptbatterie während der Nutzung zu gewährleisten und so eine größtmögliche
Reichweite zu erreichen. Bei einer intensiven Nutzung des Systems ist es im Extremfall
im höchsten Assistenzmodus über sehr lange Zeiträume möglich, dass sich der Akku
schneller vollständig entladen kann, als der Range Extender ihn laden kann. In diesem
Fall muss man warten, bis die Hauptbatterie vom Range Extender einen ausreichenden
Ladestand erreicht, um mit elektrischer Unterstützung weiterfahren zu können.
Als Ladegerät der Hauptbatterie ist der Range Extender mit jeder Version des
X35-Systems von Ebikemotion kompatibel.
