9. Projektierung der Ein- und Ausgangsdaten
Öffnen Sie das Erweiterungsmodul in der Gerätesicht und wählen Sie im Hardwarekatalog das Ausgangsmodul „Data to
Fieldbus" aus und ziehen es per Drag&Drop in den Steckplatz 1. Anschließend wird das Eingangsmodul „Data from Fieldbus"
per Drag&Drop dem Steckplatz 2 hinzugefügt.

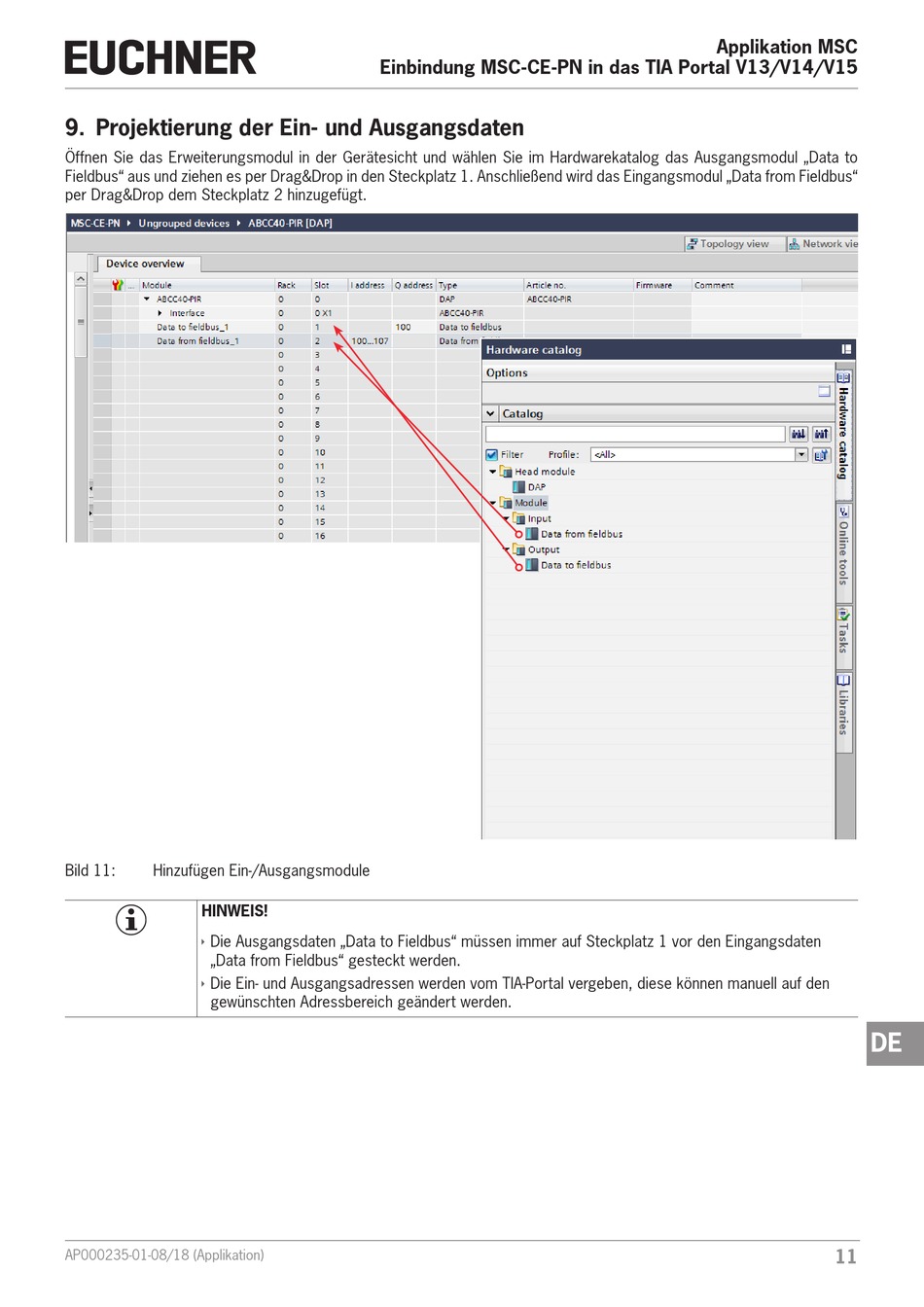

Bild 11:
Hinzufügen Ein-/Ausgangsmodule
HINWEIS!
Ì
Die Ausgangsdaten „Data to Fieldbus" müssen immer auf Steckplatz 1 vor den Eingangsdaten
„Data from Fieldbus" gesteckt werden.
Ì
Die Ein- und Ausgangsadressen werden vom TIA-Portal vergeben, diese können manuell auf den
gewünschten Adressbereich geändert werden.
AP000235-01-08/18 (Applikation)
Einbindung MSC-CE-PN in das TIA Portal V13/V14/V15
Applikation MSC
DE
11
