mode d'emploi Vector S3A © Zeck Audio

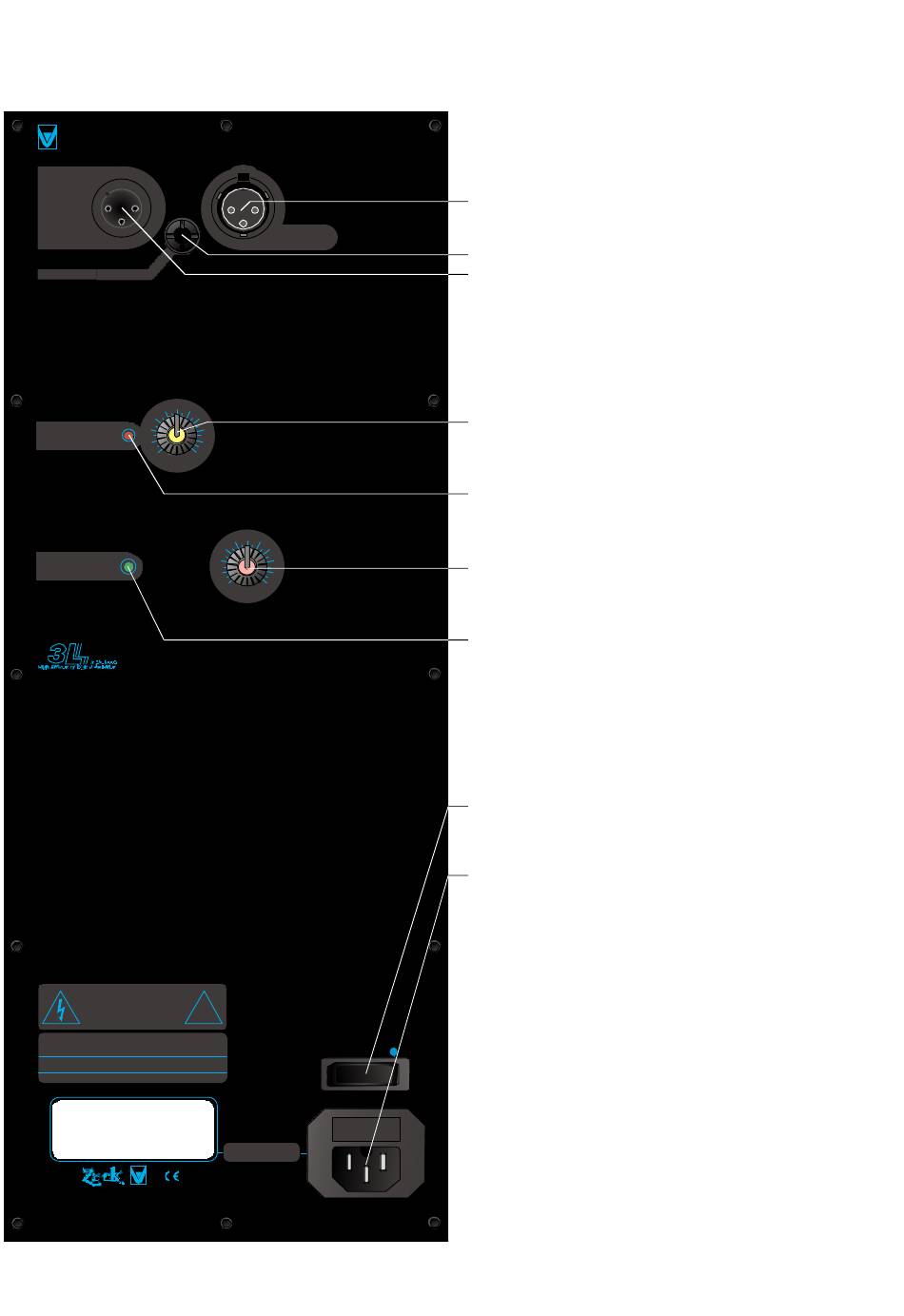

3. Description du système /
éléments fonctionnels
1 „BALANCED INPUT" = Entrée symétrique
( XLR femelle)
2 „SYSTEM CONNECTOR" = connexion via 'Jack' stéréo
3 „BALANCED OUTPUT" = sortie symétrique ( XLR mâle)
4 Bouton de réglage du volume
5 Diode indiquant le fonctionnement du limiteur
6 Bouton du „BASS ENHANCER"
7 Diode de mise sous tension
8 Interrupteur secteur
9 Prise secteur
4. Connections (Fig. 3)
Entrée:
L'entrée symétrique par XLR femelle „BALANCED INPUT"
(1) doit être alimentée par un signal de niveau ligne. La
source peut être symétrique ou asymétrique.
L'entrée possède une bonne réserve à la surcharge, et est
protégée contre les décharges électrostatiques (ESD). Un
filtre spécial protège en premier les électroniques, interne
et de la source, contre toutes perturbations hautes
fréquences (CEM).
Sortie:
La sortie symétrique par XLR mâle „BALANCED OUTPUT"
(3) met à disposition le signal pleine bande non filtré. Ceci
permet le raccordement de plusieurs systèmes, comme
d'autres subs ZECK VECTOR S3A ou d'autres systèmes
