Sehr geehrter Kunde,
zunächst möchten wir Ihnen zum Erwerb Ihres Gerätes gratulieren.
Bitte lesen Sie die folgenden Anschluss- und Anwendungshinweise sorgfältig durch und
befolgen Sie diese um möglichen technischen Schäden vorzubeugen.
© Chal-Tec GmbH, Berlin. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung der Chal-Tec GmbH.
Werbung

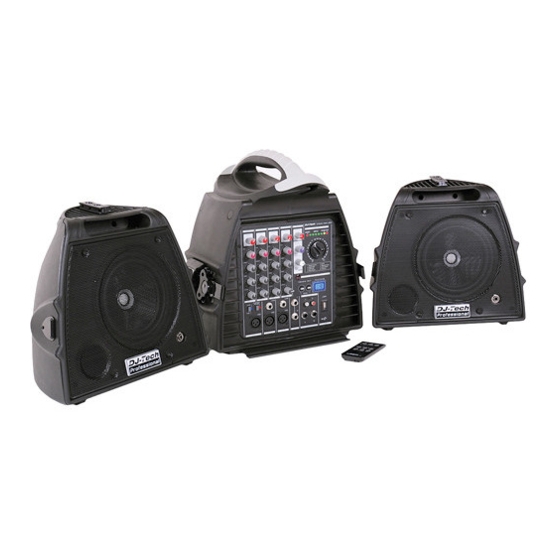

Verwandte Anleitungen für DJ-Tech STAGE VISA 200 Light
Inhaltszusammenfassung für DJ-Tech STAGE VISA 200 Light
- Seite 1 Fasanenstr. 4 ● 10623 Berlin ● Tel: +49 (0)180 5 019 180 ● Fax: +49 (0)180 5 222 982 ● Mail: service@elektronik-star.de ● www.elektronik-star.de Sehr geehrter Kunde, zunächst möchten wir Ihnen zum Erwerb Ihres Gerätes gratulieren. Bitte lesen Sie die folgenden Anschluss- und Anwendungshinweise sorgfältig durch und befolgen Sie diese um möglichen technischen Schäden vorzubeugen.
- Seite 2 Kanal Level Regler 11 5 Kanal Signal Indikator Kanal Effekt Regler 12 Rated Level Indikator EQ Höhenregler 13 Clip Level Indikator EQ Mittenregler 14 Phantom Power Indikator EQ Tiefenregler 15 Phantom Power Schalter MP3 Level Regler 16 Kanal Line Eingang Effekt Parameter Regler 17 Kanal Mikro Eingang Effekt Modus Wählregler...
- Seite 3 Lüftung Netzschalter Netzanschluß Spannungsregler 115V / 230V Umschalten auf USB Betrieb USB deaktivieren Loop A Loop B Zurück-Taste Play/Pause Vor-Taste Auswahl der EQ Funktion Off – Jazz – Rock – Bass – Class - Normal Reloop © Chal-Tec GmbH, Berlin. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung der Chal-Tec GmbH.
- Seite 4 Im Paket befinden sich ein Subwoofer und 2 Satelliten-Lautsprecher. Stellen Sie zunächst den Subwoofer auf eine geeignete Fläche. Stellen Sie dann die Satelliten-Boxen links und rechts neben dem Subwoofer auf. Verbinden Sie zum Schluß die Lautsprecherkabel und das Netzkabel. Anschlußbeispiele ©...
- Seite 5 © Chal-Tec GmbH, Berlin. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung der Chal-Tec GmbH.
-
Seite 6: Loop-Funktion
Verkabelung Mikrofon Eingang Der Mikrofoneingang arbeitet mit XLR Anschlüssen und deckt ein breites Spektrum von Balanced- und Unbalanced-Signalen ab. Am besten eignen sich Dynamische, Kondensator oder Bändchen-Mikrofone aufgrund ihrer geringen Impedanz. Sie können auch günstige Hoch Impedanz Mikrofone verwenden, erhalten dabei jedoch nicht den gleichen Grad der Abschirmung vor Interferenzen aus dem Mikrofonkabel, wodurch die Hintergrundgeräusche höher ausfallen können. - Seite 7 Phantom Power Schalter Zur Steuerung der Stromversorgung von Kondensatormikrofonen. Ausschliesslich für Kondensatormikrofone geeignet. Bei der Verwendung von Schwingspulenmikrofonen muss dieser Schalter ausgeschaltet sein. Die Stage Visa 300 Light Stromversorgung am Phantom Power Anschluss des beträgt +48V. Line Eingang Der Line Eingang ist für alle Signal über 6,3mm Klinke Anschluss geeignet und wird mit dem Levelregler von 15dB bis -15dB gesteuert.
