Inhaltszusammenfassung für DJ-Tech CUBE 50
-
Seite 2: Inhaltsverzeichnis

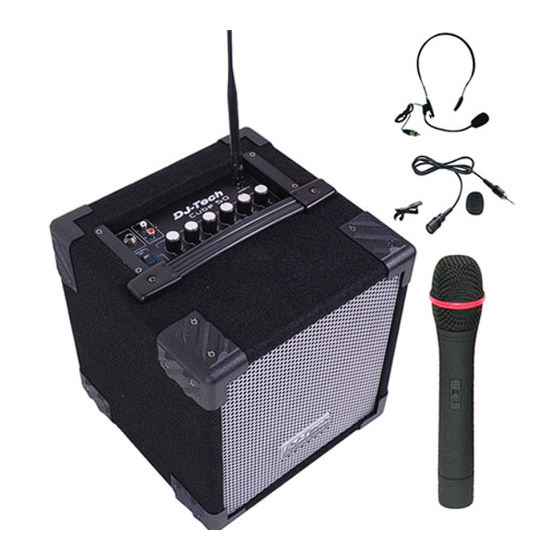

12 hours, a 3-Channel mixer with talkover function and strong cabinet in particle board with carpet for all the sound trip that you will enjoy. Cube 50 will be your very best partner for your commercial, school, church, seminar or Karaoke. Rock your MP3/CD, and bring your sound everywhere, anywhere. -
Seite 3: Important Safety Instruction
IMPORTANT SAFETY INSTRUCTIONS CAUTION The lightning flash with arrowhead symbol inside an equilateral triangle is intended to alert User RISK OF ELECTRIC SHOCK that the presence of uninsulated ＂hazardous voltage＂within the product’s enclosure, which DO NOT OPEN may be of sufficient magnitude to induce a risk of electric shock to persons. The exclamation mark inside an equilateral triangle is intended to alert user that the presence CAUTION: TO REDUCE THE RISK OF important... -
Seite 4: Parts Description
Parts Description Control panel Grille Vent Stand base Heat sink Battery Compartment... - Seite 5 3. Wireless MIC Receiver antenna Connect the Antenna here. 4.Power Switch and Power indicator This switch works as ON/OFF switch and shows the ON/OFF status of Cube 50. 5.Charging indicator It shows the charging status: Red = Low Battery (20% left), Green = Charging 6.MIC Volume...
-
Seite 6: Notes On Battery
Power will be cut automatically when battery is too low to operate. User has to connect Cube 50 to AC source in order to charge and operate. Notes: 1. When the unit has not been used for 2 months continually, please connect it to AC and charge for 8 hours, and charge for 48 hours at the first- time using. -
Seite 7: How To Connect Cube 50
(Please replace a new battery when the indicator on microphone is shown red) Twist and close the lid. Turn the switch to the top position, indicator will shown Green Turn the Wireless Mic volume on the Cube 50 Ready to talk/Sing with your VHF microphone... - Seite 8 Switch ON the transmitter, the ’Low Batt’ LED will be lighten in red when battery is low. Turn the Wireless Mic volume on the Cube 50 Ready to talk with your Lavalier / Headset microphone. Note : DON’T use handheld Microphone and VHF transmitter at the same time.
-
Seite 9: Specifications
Specification Speaker Unit……………………….……………………………………….….….…..5.25”4Ω Maximum Power Output……………………………………………..……..…...…….50W Rated Power Output Storage battery and Power supplied cell……………………..…..…9W TED=1％ AC power consumption……………………………..…….…….…………..20W THD=1％ Distortion………………………………………………………………..…..……..≤0.5％ S/N Ratio……………………………………………………………….……..….….≥80dB Frequency Response……………………………………………..…….……..40Hz～20KHz Input Sensitivity MIC……………………….………………………….…….…….………………..…..…10mV Line……………………………………………………………………….………..……550 mV Wireless Microphone: Channel Frequency..................186.5MHz Modulation........................FM Frequency Stability....................±10KHz TX Power....................Under 10dBm Transmission Distance..........…Direct - ≥15m/ Indirect - ≥8m Power Supply………………………………………………….……..…100-240V～50/60Hz Dimensions(W×D×H) ………………………………... -
Seite 10: Funktionen
Inhalt 1.Funktionen/Übersicht…..……………………………….……………………………..…D1 2.Wichtige Sicherheitshinweise…..……………………………….…………………….…D2 3.Teilebeschreibung………….…………..……………….……………………….…..D3-D4 4.Hinweise zu den Batterien…..……………………………………………….……….D5 5.Cube 50 verbinden…...………………………………………..………………..D6-D7 6.Datenblatt…..……….…………………...………….…………..……………………….D8 Funktionen Cinch-Eingang Mikrofon-Eingang (6.35mm Klinke-Anschluss) Kabelloses Mikrofon (VHF) TALKOVER für vokale Priorität Individuelle Lautstärkenkontrolle für Mikrofon/Eingänge/kabelloses Mikrofon Hauptlautstärke mit An/Aus-Schalter 12V4Ah Batterien. Mit Ladeanzeige und Überladungsschutz. -
Seite 11: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise CAUTION Gefahr! Elektroschock möglich. Sehr geehrter Kunde, zunächst möchten wir Ihnen zum Erwerb Ihres Gerätes gratulieren. Bitte lesen Sie die folgenden Anschluss- und Anwendungshinweise sorgfältig durch und befolgen Sie diese um möglichen technischen Schäden vorzubeugen. Warnhinweise Reparaturen am Gerät sollten nur von einer autorisierten Fachwerkstatt durchgeführt werden. -
Seite 12: Teilebeschreibung
Teile-Beschreibung Bedienelement Gitter Lüfter Standbasis Kühlkörper Batteriefach... - Seite 13 Teile-Beschreibung ２ ３ 1２ ８ ９ 10 ４ ５ 1.Mikrofon-Eingnag(6.35mm Klinke-Anschluss) 2.Cinch-Eingang (Line-In) 3. Kabellose Mikrofon-Receiver-Antenne 4.An/Aus-Schalter und Indikator 5.Batterie-Ladeanzeige 6.Mikrofon-Lautstärke 7.Line-In Lautstärke 8.Kabelloses Mikrofon-Lautstärke 9.Kabelloses Mikrofon RF Indikator (Grün= starkes Signal, Aus = keine Verbindung) 10.Talkover 11.Master Ton 12.Master Volume...
- Seite 14 Hinweise zur Batterie Ladeanzeige Geladen wird bein angeschlossenem Strom. Grüne LED → während der Ladung und danach Rote LED → Batteriestand unter 20% schwache Batterie-Schutz Das Gerät schlatet sich ab, wenn die Batterie zu schwach ist. Notiz: 1. Falls Sie das Gerät für über 2 Monate nicht genutzt haben, laden Sie die Batterie bitte erst für 8 Stunden und dass für 48 Stunden.
-
Seite 15: Verbindung Des Cube
Legen Sie eine neue 9V Bbatterie ein. (Polarität beachten) Schrauen Sie die Kappe wieder auf. Schalten Sie den Schalter auf die oberste Position, die Anzeoge wird grün. Regeln Sie die kabellose Mikrofon-Lautstärke am Cube 50. Das Mikrofon ist nun bereit. - Seite 16 Stecken Sie das Lavalier oder Headset Mikrofon ein. Schalten Sie den Empfänger ein. Rotes Licht bedeutet, dass die Batterie zu schwach ist. Regeln Sie die kabellose Mikrofon-Lautstärke am Cube 50. Das Mikrofon ist nun bereit. Note : Verwenden Sie nicht das Handmikrofon und den Empfänger zur gleichen Zeit.
- Seite 17 DATENBLATT LAUTSPRECHER………………….……………………………………….….….…..5.25”4Ω Max: Ausgangsleistung..…………………………………………..……..…...…….50W Nennleistung Batterieverbrauch…..........………………..…..…9W TED=1％ Stromverbrauch.....……………………………..…….…….…………..20W THD=1％ Verzerrung……………………………………………………………..…..……..≤0.5％ S/N Ratio……………………………………………………………….……..….….≥80dB Frequenzgang...……………………………………………..…….……..40Hz～20KHz Eingangssensibilität Mikrofon...……………….………………………….…….…….………………..…..…10mV Line……………………………………………………………………….………..……550 mV Kabelloses Mikrofon: Kanal-Frequenz....................186.5MHz Modulation........................FM Frequency Stabilität....................±10KHz TX Power....................Under Empfängerreichweite..........…Direct - ≥15m/ Indirect - ≥8m Stromversorgung...………………………………………….……..…100-240V ～50/60Hz Maße(B×T×H) ……………………………… …....…….....272×269×291mm Gewicht…………………………………………………………………….……………8.3kg Max. Stromverbrauch………………………………………………………………60W Alle Funktionen und Spezifikationen können sich ohne Hinweis ändern.
