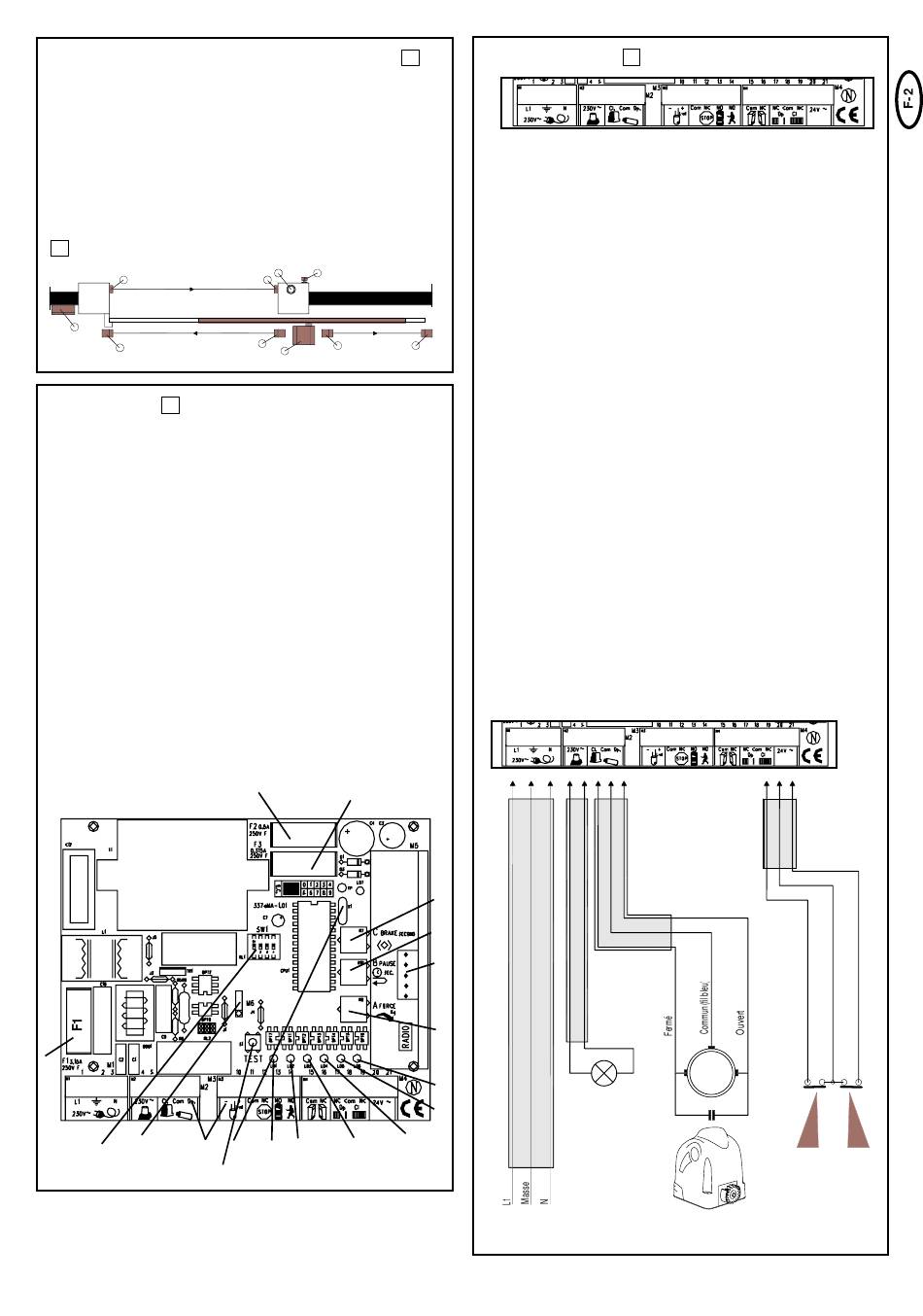

CONFIGURATION TYPIQUE D'UNE INSTALLATION
(1) Entraînement avec commande
(2) Commande (en cas de montage externe)
(3) Barrières photoélectriques, émetteur
(4) Barrière photoélectrique, récepteur
(5) Lampe clignotante
(6) Antenne (option)
(7) Interrupteur à clé (option)
(8) Barrière photoélectrique (option)
(9) Barrière photoélectrique (option)
1
3 3
2 2
8 8
2
INSTALLATION
(1) F1
Fusible principal (230 volts)
(2) F2
Fusible annexe 24 volts ~
(3) F3
Fusible central (logique)
(4) C
Frein
(5) B
Pause (le portail attend en position
ouverte)
(6) M5
Embase pour radio (modèle 801719)
(7) A
Force d'ouverture et de fermeture
(8) LED 5
Fin de course, surveillance
(9) LED 6
Fin de course, surveillance
(10) LED 4
Barrière photoélectrique (surveillance)
(11) LED 3
Touche, entrée
(12) LED 2
Touche, entrée
(13) LED 1
STOP (arrêt d'urgence)
(14) LED 7
Diagnostic (général)
(15) M1 ÷ M4
Bornes de raccordement
(16) M6
Raccordement des accessoires
(non utilisé)
(17) SW1
Commutateur de programme
(commutateur DIP)
1
16
17
15
(18) TEST
Touche de test (ouverture complète)
5 5
7 7
4 4
8 8
9 9
1 1
2
3
F2
F3
11
13
12
14
18
1
RACCORDEMENTS
M1
1- L
2- Mise à la terre
3- N (neutre)
4- L
5- L
M2
6- L Fermer
7- N (neutre)
8- L Ouvrir
9 9
M3
9- DEL –
10- DEL +
11- COM (commun)
12- STOP (contact NF)
13- Touche A (Schliesser, NO)
14- Touche B (Schliesser, NO) B= Ouverture partielle du portail
15- COM (commun)
16- LS contact (contact NF)
M4
17- OUVERT (contact NF)
18- COM (commun)
19- FERME (contact NF)
20- L
21- L
4
5
6
7
8
Lampe clignotante
9
10
3x1,5mm
230V~ ±10% 50Hz
CABLE D'ALIMENTATION
3
230Volt
L 230V/ 50Hz +/- 10%
Alimentation de la commande, de
l'entraînement, des accessoires
230Volt~
Lampe clignotante (230 volts~)
Raccordement de l'entraînement
230 volts~ 700 VA max.
Le condensateur se raccorde
entre 6 et 8
DEL d'état du portail
Indique si le portail est OUVERT ou
FERME.
Touche entrées
A= Ouverture complète du portail
Raccordement barrières
photoélectriques
Raccordement fins de course
Pré-monté pour "droite"
Alimentation accessoires 24 volts~
+/-5 % 500 mA
3x1,5mm
3x1,5mm
M
Butée
Butée
d'ouverture
de fermeture
FIN DE COURSE
