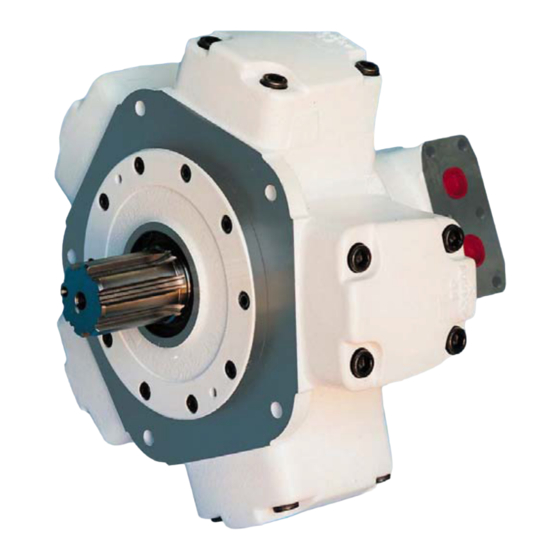

- Seite 1 Radialkolbenmotore MR / MRE konstantes Verdrängungsvolumen Calzoni HY29-0501/DE Vertrieb krauspe@haupt-hydraulik.de Frau Krauspe Tel.: 03525 680110 goehler@haupt-hydraulik.de Frau Göhler Tel.: 03525 680111 Technischer Außendienst burkhardt@haupt-hydraulik.de Herr Burkhardt Tel.: 03525 680112...
-
Seite 2: Inhaltsverzeichnis
UMFANGSLAST LEBENSDAUER WÄLZLAGER ABMESSUNGEN MOTOR 24-25 ABMESSUNGEN WELLENENDEN 26-27 KOMPONENTEN ZUR DREHZAHLSTEUERUNG 28-29 ROHRVERBINDUNGSFLANSCHE KUPPLUNGSSTÜCKE - ADAPTER MIT PASSFEDER BREMSE - ABMESSUNGEN BAUGRUPPE - TECHNISCHE DATEN 32-33 INSTALLATIONSHINWEISE BESTELLKODE VERTRIEBSBÜRO UND SERVICE WELTWEIT 7-9- 2 Parker Hannifin Corporation Hydraulics Group... -
Seite 3: Allgemeine Merkmale
Zur Gewährleistung einer hohen Lebensdauer empfehlen wir Klasse 8 nach NAS 1638. Diese kann mit einem Filter mit einer minimalen Mindestrückhalterate von ß >100 erzielt werden. 1) Zusätzliche Viskositätswerte können Sie bei PARKER HANNIFIN - CALZONI DIVISION erfragen. 7-9- 3 Parker Hannifi n Corporation Hydraulics Group... -
Seite 4: Funktionsbeschreibung
Motor mit extrem hohen Werten für die mechanischen und volumetrischen Wirkungsgrade. Das Abgangsdrehmoment ist selbst bei niedrigen Drehzahlen schwan- kungsfrei und der Motor liefert auch beim Anfahren unter Last eine hohe Leistung. 7-9- 4 Parker Hannifi n Corporation Hydraulics Group... -
Seite 5: Technische Daten
86,01 0,5-120 0,5-160 8200 8226,4 11376,6 130,90 0,5-90 0,5-120 HÖHERE VERDRÄNGUNGEN FÜR DIE MOTORSERIEN MRT - MRTE - MRTF LIEFERBAR (*) Setzen Sie sich bitte mit PARKER HANNIFIN - CALZONI DIVISION in Verbindung. 7-9- 5 Parker Hannifin Corporation Hydraulics Group... -
Seite 6: Auswahl Medium
Temperaturbrereich Medium ALLGEMEINE HINWEISE Weitere Informationen bezüglich der Wahl des Mediums können bei PARKER HANNIFIN - CALZONI DIVISION angefordert werden. Weitere Hinweise zur Installation und Inbetriebnahme finden Sie auf Seite 34 dieses Datenblattes. Falls HF Druckflüssigkeiten oder biologisch abbaubare Druckflüssig- keiten zum Einsatz kommen, müssen Einschränkungen der technischen Werte berücksichtigt werden. -
Seite 7: Spülverfahren
600, 700, 800, 1100, 1400 Q = 10 l/min MR - MRE 1600,1800, 2100 Q = 15 l/min 2400, 2800, 3100, 3600, 4500, 5400, MR - MRE Q = 20 l/min 6500, 7000, 8200 7-9- 7 Parker Hannifin Corporation Hydraulics Group... -
Seite 8: Kennlinien Motor Typ Mr 33 Mr 57 Mr
/s; t = 45° C; p = 0 bar Leckleitung Abgangsleistung Diskontinuierlicher Betrieb Kontinuierlicher Betrieb mit Spülen Kontinuierlicher Betrieb Eingangsdruck Gesamtwirkungsgrad Wirkungsgrad Volumeter MR 33 Drehzahl in U/min MR 57 Drehzahl in U/min MR 73 Drehzahl in U/min 7-9- 8 Parker Hannifin Corporation Hydraulics Group... -
Seite 9: Kennlinien Motor Typ Mr 93 Mr 110 Mr 125
/s; t = 45° C; p = 0 bar Leckleitung Abgangsleistung Diskontinuierlicher Betrieb Kontinuierlicher Betrieb mit Spülen Kontinuierlicher Betrieb Eingangsdruck Gesamtwirkungsgrad Wirkungsgrad Volumeter MR 93 Drehzahl in U/min MR 110 Drehzahl in U/min MR 125 Drehzahl in U/min 7-9- 9 Parker Hannifin Corporation Hydraulics Group... -
Seite 10: Kennlinien Motor Typ Mr 160 Mr 190 Mr 200
/s; t = 45° C; p = 0 bar Leckleitung Abgangsleistung Diskontinuierlicher Betrieb Kontinuierlicher Betrieb mit Spülen Kontinuierlicher Betrieb Eingangsdruck Gesamtwirkungsgrad Wirkungsgrad Volumeter MR 160 Drehzahl in U/min MR 190 Drehzahl in U/min MR 200 Drehzahl in U/min 7-9- 10 Parker Hannifin Corporation Hydraulics Group... -
Seite 11: Kennlinien Motor Typ Mr 250 Mr 300 Mre 330
/s; t = 45° C; p = 0 bar Leckleitung Abgangsleistung Diskontinuierlicher Betrieb Kontinuierlicher Betrieb mit Spülen Kontinuierlicher Betrieb Eingangsdruck Gesamtwirkungsgrad Wirkungsgrad Volumeter MR 250 Drehzahl in U/min MR 300 Drehzahl in U/min MR 330 Drehzahl in U/min 7-9- 11 Parker Hannifin Corporation Hydraulics Group... -
Seite 12: Kennlinien Motor Typ Mr 350 Mr 450 Mre 500
/s; t = 45° C; p = 0 bar Leckleitung Abgangsleistung Diskontinuierlicher Betrieb Kontinuierlicher Betrieb mit Spülen Kontinuierlicher Betrieb Eingangsdruck Gesamtwirkungsgrad Wirkungsgrad Volumeter MR 350 Drehzahl in U/min MR 450 Drehzahl in U/min MR 500 Drehzahl in U/min 7-9- 12 Parker Hannifin Corporation Hydraulics Group... -
Seite 13: Kennlinien Motor Typ Mr 600 Mr 700 Mre 800
/s; t = 45° C; p = 0 bar Leckleitung Abgangsleistung Diskontinuierlicher Betrieb Kontinuierlicher Betrieb mit Spülen Kontinuierlicher Betrieb Eingangsdruck Gesamtwirkungsgrad Wirkungsgrad Volumeter MR 600 Drehzahl in U/min MR 700 Drehzahl in U/min MR 800 Drehzahl in U/min 7-9- 13 Parker Hannifin Corporation Hydraulics Group... -
Seite 14: Kennlinien Motor Typ Mr 1100 Mre 1400 Mr 1600
/s; t = 45° C; p = 0 bar Leckleitung Abgangsleistung Diskontinuierlicher Betrieb Kontinuierlicher Betrieb mit Spülen Kontinuierlicher Betrieb Eingangsdruck Gesamtwirkungsgrad Wirkungsgrad Volumeter MR 1100 Drehzahl in U/min MR 1400 Drehzahl in U/min MR 1600 Drehzahl in U/min 7-9- 14 Parker Hannifin Corporation Hydraulics Group... -
Seite 15: Kennlinien Motor Typ Mr 1800 Mre 2100 Mr 2400
/s; t = 45° C; p = 0 bar Leckleitung Abgangsleistung Diskontinuierlicher Betrieb Kontinuierlicher Betrieb mit Spülen Kontinuierlicher Betrieb Eingangsdruck Gesamtwirkungsgrad Wirkungsgrad Volumeter MR 1800 Drehzahl in U/min MR 2100 Drehzahl in U/min MR 2400 Drehzahl in U/min 7-9- 15 Parker Hannifin Corporation Hydraulics Group... -
Seite 16: Kennlinien Motor Typ Mr 2800 Mre 3100 Mr 3600
/s; t = 45° C; p = 0 bar Leckleitung Abgangsleistung Diskontinuierlicher Betrieb Kontinuierlicher Betrieb mit Spülen Kontinuierlicher Betrieb Eingangsdruck Gesamtwirkungsgrad Wirkungsgrad Volumeter MR 2800 Drehzahl in U/min MR 3100 Drehzahl in U/min MR 3600 Drehzahl in U/min 7-9- 16 Parker Hannifin Corporation Hydraulics Group... -
Seite 17: Kennlinien Motor Typ Mr 4500 Mre 5400 Mr 6500
/s; t = 45° C; p = 0 bar Leckleitung Abgangsleistung Diskontinuierlicher Betrieb Kontinuierlicher Betrieb mit Spülen Kontinuierlicher Betrieb Eingangsdruck Gesamtwirkungsgrad Wirkungsgrad Volumeter MR 4500 Drehzahl in U/min MR 5400 Drehzahl in U/min MR 6500 Drehzahl in U/min 7-9- 17 Parker Hannifin Corporation Hydraulics Group... -
Seite 18: Kennlinien Motor Typ Mr 7000 Mre 8200
/s; t = 45° C; p = 0 bar Leckleitung Abgangsleistung Diskontinuierlicher Betrieb Kontinuierlicher Betrieb mit Spülen Kontinuierlicher Betrieb Eingangsdruck Gesamtwirkungsgrad Wirkungsgrad Volumeter MR 7000 Drehzahl in U/min MR 8200 Drehzahl in U/min 7-9- 18 Parker Hannifin Corporation Hydraulics Group... -
Seite 19: Kennlinie (Druckdifferenz Im Leerlauf)
33 - 110 Drehzahl in U/min MR - MRE 125 - 330 Drehzahl in U/min MR - MRE 350 - 800 Drehzahl in U/min MR - MRE 1100 - 2100 Drehzahl in U/min 7-9- 19 Parker Hannifin Corporation Hydraulics Group... -
Seite 20: Kennlinie (Motor /Pumpe: Ladedruck)
Mindestens erforderliche Druckdifferenz p mit Leerlaufdrehzahl (Welle ohne Last) MR - MRE 2400 - 8200 Drehzahl in U/min Minimaler Ladedruck während des Pumpenbetriebs 33 - 110 Drehzahl in U/min MR - MRE 125 - 330 Drehzahl in U/min 7-9- 20 Parker Hannifin Corporation Hydraulics Group... - Seite 21 Leckleitung Minimaler Ladedruck während des Pumpenbetriebs MR - MRE 350 - 800 Drehzahl in U/min MR - MRE 1100 - 2100 Drehzahl in U/min MR - MRE 2400 - 8200 Drehzahl in U/min 7-9- 21 Parker Hannifin Corporation Hydraulics Group...
-
Seite 22: Umfangslast
45,0 64,5 77,6 MRE 5400 108,0 63,0 90,2 107,3 MRE 8200 134,0 68,0 110,0 128,0 ) in Übereinstimmung mit den dynamischen Betriebsbedingungen können höhere Werte akzeptiert werden - MR 200* nur Code F1 7-9- 22 Parker Hannifin Corporation Hydraulics Group... -
Seite 23: Lebensdauer Wälzlager
MR 160 1120 MRE 800 MRE 5400 MR 190 1120 MR 1100 1020 MR 6500 MR 200 1120 MRE 1400 MR 7000 MR 250 1120 MR 1600 MRE 8200 MR 300 1120 MR 1800 7-9- 23 Parker Hannifin Corporation Hydraulics Group... -
Seite 24: Abmessungen Motor
Uhrzeigersinn Standardposition siehe Winkel . 4 Anschlussstutzen 1/4“ zylindrisches Withworth Rohrgewinde ISO 228/1 für im Uhrzeigersinn Druckmanzeige. entgengesetzter 5 Drehkolbenventilgehäuse mit zylindirschem Withworth Rohrgewinde Uhrzeigersinn (MR 2400 bis MRE 8200) auf Anfrage lieferbar. Bitte Parker Hannifin - Calzoni Division kontaktieren. - Seite 25 108° 36° MR 7000 MRE 8200 DRÜCKE SIEHE SEITE 42 SAE VERBINDUNGSFLANSCHE; SAE PSI WERTE -- AUCH MIT EINHEITSGEWINDE, GROB (UNC) LIEFERBAR. BITTE PARKER HANNIFIN - CALZONI DIVISION KONTAKTIEREN. B2 - SAE B4 - SAE D7-T1 - SAE ØD11 - SAE Ø...
-
Seite 26: Abmessungen Wellenenden
NOTE: Gewindebohrungen (D12/T10) für Wellenausführungen N1, B1 und D1 sind Wartungsbohrungen. Wenn die erforderlichen Bohrungsmaße für die jeweilige Anwendung von den hier aufgeführten abweichen sollten, setzen Sie sich bitte mit PARKER HANNIFIN - CALZONI DIVISION in Verbindung MR 200 * nur Schlüssel F1... - Seite 27 NOTE: Gewindebohrungen (D12/T10) für Wellenausführungen P1 sind Wartungsbohrungen. Wenn die erforderlichen Bohrungsmaße für die jeweilige Anwendung von den hier aufgeführten abweichen sollten, setzen Sie sich bitte mit PARKER HANNIFIN - CALZONI DIVISION in Verbindung MR 200 * nur Schlüssel F1...
-
Seite 28: Komponenten Zur Drehzahlsteuerung
(siehe Seite 25) Buchse im Lieferumfang enthalten = 126° für die Motortypen MR 33-57 = 54° für die Motortypen MR 73-93-110-125- 160-190-200-250-300 MRE 330 = 45° für alle anderen Typen 7-9- 28 Parker Hannifin Corporation Hydraulics Group... - Seite 29 100 gr Schutzklasse: IP 67 (mit Schutzeinrichtung und Verbin dungelement montiert) Verbinder EINE DREHRICHTUNG RSF3/0,5 M (Lumberg) Stecker RKT3-06/5m (Lumberg) Buchse ZWEI DREHRICHTUNGEN RSF4/0,5 M (Lumberg) Stecker RKT4-07/5m (Lumberg) Buchse Hinweis: Buchsenkabellänge 5 7-9- 29 Parker Hannifin Corporation Hydraulics Group...
-
Seite 30: Rohrverbindungsflansche
5/8"- 11 349068 3600 - 4500 3000 2" 42,9 77,8 M12/30 277 303 1/2"- 13 223 339 5400 6500 - 7000 6000 2" 44,45 96,82 M20/35 230 170 3/4"- 10 342 547 8200 7-9- 30 Parker Hannifin Corporation Hydraulics Group... -
Seite 31: Kupplungsstücke - Adapter Mit Passfeder
271 122 A10x72x82 82,3 22x14x110 2100 2400 - 2800 271 123 A10x82x92 92,3 25x14x140 3100 3600 - 4500 272 719 A10x102x112 112,3 28x16x180 5400 6500 - 7000 223 476 A10x112x125 125,6 45x25x180 8200 7-9- 31 Parker Hannifin Corporation Hydraulics Group... -
Seite 32: Bremse - Abmessungen Baugruppe - Technische Daten
423 380 290 - G1/4" G1/2" 17,5 M12 28 22°30' 22°30' B 2800 263 30 24 153 87 67 42,5 165 120 99 494 440 335 - G1/4" G1/2" 19 M12 28 22°30' 22°30' 7-9- 32 Parker Hannifin Corporation Hydraulics Group... - Seite 33 Zahnwelle DIN 5480 (siehe Seite 26) ABGANGSWELLE F1 * Zahnnabe DIN 5480 (siehe Seite 27) * bitte PARKER HANNIFIN - CALZONI DIVISION kontaktieren. 3. BREMSE - B 450 N1 N1 V1 ** Hohlwelle für Motortyp N1 (siehe Seite 26) EINGANGSWELLE Hohlwelle für Motortyp D1 (siehe Seite 26)
-
Seite 34: Installationshinweise
(auf Anfrage) Spülen p max= 5 bar Spülen p max= 5 bar *) Gesonderte Ausführung für Anwendungen, wo die Geräte mit Hydromotoren ohne Wellendichtung mit Bremse verwenden. Öl befüllt werden müssen.(z.B. in salziger Umgebung) 7-9- 34 Parker Hannifin Corporation Hydraulics Group... -
Seite 35: Bestellkode
DREHUNG entgegen Uhrzeigersinn: Einlass B) umgekehrte Drehrichtung (im Uhrzeigersinn: Einlass B, entgegen Uhrzeigersinn: Einlass A 8. MR 160C - N1 M1 F1 N1 N ** GESONDERT Platz für PARKER HANNIFIN - CALZONI DIVISION 7-9- 35 Parker Hannifin Corporation Hydraulics Group...
