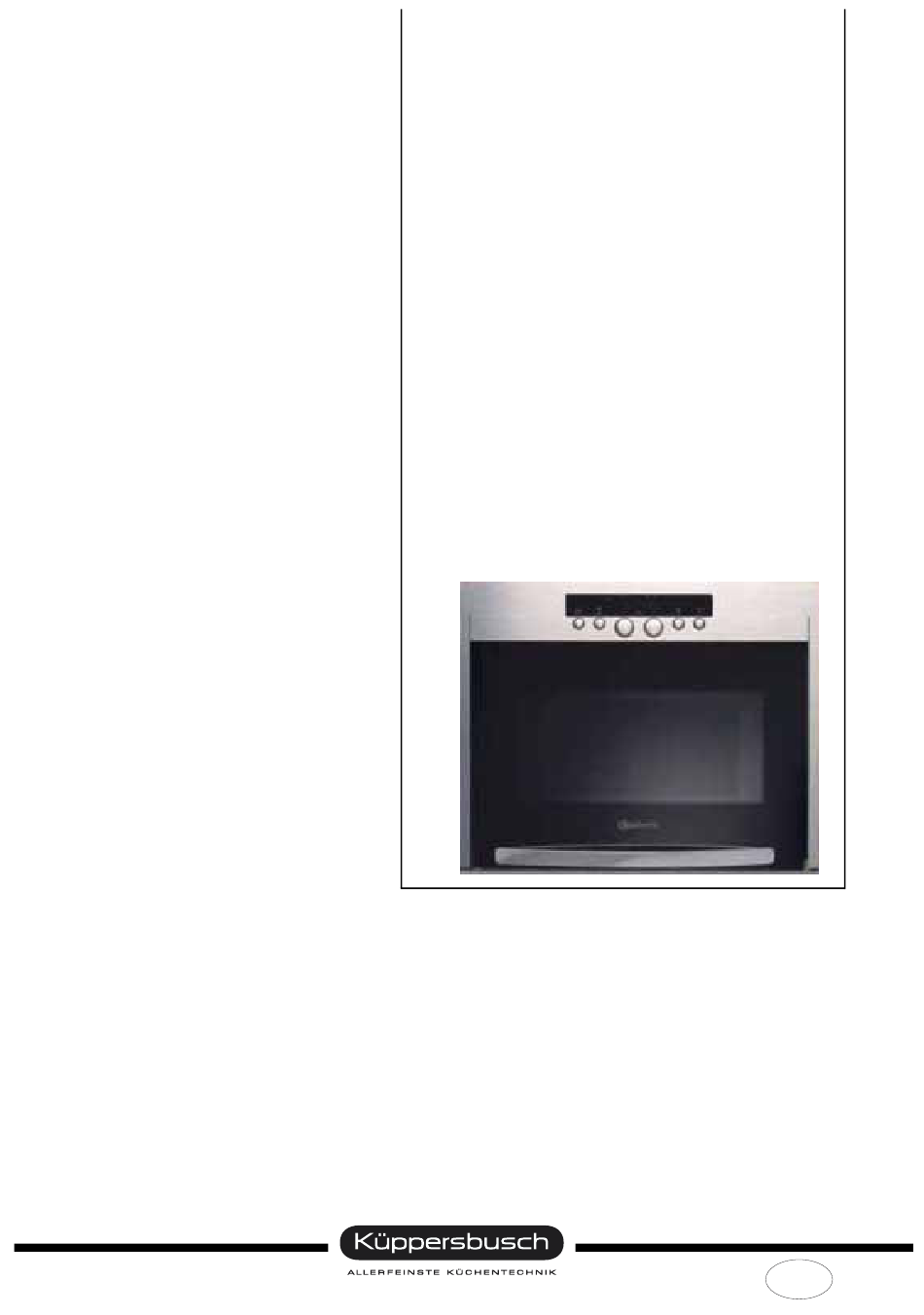

- Seite 1 eƒŠ‡}„„}†}Š Œ ]eo OMHMFH...
- Seite 2 Service Manual: H4-70-14-02 Bearbeitet von: D. Rutz KÜPPERSBUSCH HAUSGERÄTE AG E-mail: dieter.rutz@kueppersbusch.de Telefon: (0209) 401-733 Kundendienst Fax: (0209) 401-743 Postfach 100 132 Datum: 15.04.2004 45801 Gelsenkirchen...
-
Seite 3: Inhaltsverzeichnis
H4-70-14-02 Inhalt Sicherheit ..........................4 Ausstattung und Einbau ......................5 Verpackungsmaterial und Altgerät entsorgen ..............5 Ausstattung........................5 Technische Daten......................5 Belüftung ......................... 6 Einbau ..........................6 Funktionen ..........................8 Bedienblende........................8 Einstellen der Uhrzeit ...................... 8 Timer ..........................8 Garen und Erwärmen von Speisen ................. -
Seite 4: Sicherheit
H4-70-14-02 Sicherheit Gefahr! Reparaturen dürfen nur durch eine Elektrofachkraft durchgeführt werden! Durch unsachgemäße Reparaturen können Gefahren und Schäden für den Benutzer ent- stehen! Zur Vermeidung elektrischer Schläge beachten Sie unbedingt folgende Hinweise: • Gehäuse und Rahmen können im Fehlerfall spannungsführend sein! •... -
Seite 5: Ausstattung Und Einbau
H4-70-14-02 Ausstattung und Einbau Verpackungsmaterial und Altgerät entsorgen Die Transportverpackung ist komplett recyclebar. Das Rückführen der Verpackungsmaterialien in den Materialkreislauf spart Rohstoffe und verringert das Müllaufkommen. Altgeräte enthalten noch Wertstoffe. Geben Sie Ihr Altgerät in eine Wertstoffsammelstelle. Altgeräte sind vor dem Entsorgen unbrauchbar zu machen. Damit verhindern Sie Mißbrauch. Ausstattung •... -
Seite 6: Belüftung
H4-70-14-02 Belüftung Das Gerät hat keine Belüftungsschlitze an den Seiten oder an der Belüftung Front. Die Be- und Entlüftung erfolgt gemäß der Abbildung. Luftweg Entlüftung Luftweg Luftweg Entlüftung Einbau Die genauen Einbaumaße entnehmen Sie bitte der Zeichnung. Korpusstärke 16-21mm Abmessung des Gerätes Höhe 382 mm Breite... -
Seite 7: Vorgehensweise
H4-70-14-02 Vorgehensweise: Stecken Sie den Stecker des Mikrowellengerätes ein und setzen Sie das Gerät in die Mitte der Nische ab. Befestigen Sie das Gerät mit einem 2mm-Inbusschraubendreher gemäß nebenstehender Abbildung. Mit dem neuen Befestigungssystem kann das Gerät schnell und automatisch zentriert und befestigt werden. Nur zum internen Gebrauch... -
Seite 8: Funktionen
H4-70-14-02 Funktionen Bedienblende POWER Einstellen der Mikrowellenleistung (0,160,350,500,750 W) JET DEFROST zum Anwählen der „Schnellauftaustufe“ + / - zum Einstellen von Gewicht, Zeit und Uhr STOP Unterbrechung der Programme und Zugang zum Testmodus START Starten der „Schnellstart-Funktion“, normaler Start, oder nach Wenden des Gargutes während der „Schnellauftaustufe“... -
Seite 9: Garen Und Erwärmen Von Speisen
H4-70-14-02 Garen und Erwärmen von Speisen Zum normalen Garen oder Erwärmen von Speisen gehen Sie bitte wie folgt vor: Mit der PLUS- oder MINUS-Taste die gewünschte Zeit einstellen. Die POWER-Taste wiederholt drücken, um die Mikrowellenleistung einzustellen. START-Taste drücken. Während des Garprozesses kann die Zeit in Schritten von 30 Sekunden durch Drücken der START-Taste verringert werden. -
Seite 10: Schnellstart-Funktion
H4-70-14-02 Schnellstart-Funktion Bei Speisen mit hohem Wasseranteil (klare Suppen, Flüssigkeiten...) kann die Schnellstart-Funktion wie folgt angewählt werden. Drücken Sie die START-Taste: Das Gerät startet über den Zeitraum von 30 Sek. auf der höchsten Leistungsstufe. Durch erneutes Drücken erhöht sich die Zeit jeweils um weitere 30 Sek. bis zu einer Höchstdauer von 3 Minuten. -
Seite 11: Reinigung
H4-70-14-02 Reinigung Vor Beginn jeder Wartungs- bzw. Reinigungsarbeit stets den Netzstecker ziehen und abwarten bis das Gerät abgekühlt ist. Bitte beachten Sie auch die weiteren Warnhinweise unter Kapitel „Bauteile” ab Seite 12. Der Innenraum ist aus Edelstahl, daher ist die Reinigung denkbar einfach. -
Seite 12: Bauteile
H4-70-14-02 Bauteile Sicherheitshinweise zur Mikrowellenenergie Servicetechniker dürfen auf keinen Fall der Mikrowellenstrahlung ausgesetzt werden, die vom Magnetron oder anderen mikrowellenerzeugenden Komponenten ausgestrahlt werden kann, wenn das Gerät nicht richtig angeschlossen ist oder nicht sachgemäß bedient wird. Sämtliche Eingangs- und Ausgangsanschlüsse, Wellenleiter, Flansche und Dichtungen sind richtig zu befestigen und abzudichten. -
Seite 13: Gehäuse
H4-70-14-02 Gehäuse Entfernen Sie zunächst die 11 Schrauben oben und an den Seiten des Garraums, und entnehmen die Abdeckung, indem Sie sie an den Seiten nach oben herausziehen. Ziehen Sie anschließend die rückwärtige Abdeckung ab. Mikroschalter Die 3 Mikroschalter sind mit Halterungen auf der rechten Türseite hinter der Front befestigt. -
Seite 14: Magnetron
H4-70-14-02 Möglicherweise muss die Metallplatte verbogen werden, um die untere Halterung entfernen zu können (s. Vergrößerung). Magnetron Entfernen Magnetrons, Leistungsplatine abklemmen, den Lüftermotor von der Stromzufuhr trennen und den Anschluß des Hochspannungstransformators lösen. Anschließend die 3 Schrauben der Halterung von außen lösen (siehe Pfeil). -
Seite 15: Lüfter Und Lüftermotor
H4-70-14-02 Anschließend die beiden Schrauben an der Rückseite (s. Pfeile) lösen und den Hochspannungstransformator entnehmen. Jetzt kann das Magnetron durch Lösen von 4 Schrauben an der Seitenwand ausgebaut werden. Magnetron mit Halterung, Schrauben und Überhitzungsschutz (NTC). Hochspannungstransformator mit Hochspannungsdiode (A) Hochspannungskondensator auf Befestigungsplatte (B) Lüfter und Lüftermotor Den Lüfter von der Stromquelle trennen (s. - Seite 16 H4-70-14-02 Nun kann das Lüftergehäuse abgeklemmt werden. Das Lüfterrad in Pfeilrichtung herausziehen. Die beiden Schrauben hinter dem Lüfterrad entfernen und den Motor von der Halterung lösen. Nach der Demontage sehen Sie folgende Komponenten Obere Abdeckung Lüftergehäuse Lüftermotor Lüfterrad Nur zum internen Gebrauch...
-
Seite 17: Leistungsplatine
H4-70-14-02 Leistungsplatine Die Leistungsplatine abklemmen und zusammen mit der Halterung entnehmen (siehe Kapitel „Magnetron” ab Seite 14). Die beiden Schrauben lösen und die Leistungsplatine aus ihrem Gehäuse nehmen. Sicherheitsthermostate Der Sicherheitsthermostat des Garraums sitzt vorne an der Bedienblende oben am Garraum. Er kann einfach von der Stromzufuhr getrennt und anschließend aus dem Gehäuse ausgehakt werden. -
Seite 18: Frontblende Und Display
H4-70-14-02 Frontblende und Display Die beiden Flachbandkabel von Display und der Leistungsplatine abziehen. Die 6 Schrauben der Frontblende lösen (siehe Pfeile und Schrauben- zieher) und die Frontblende aushaken. Jetzt die 4 Schrauben an der Bodenplatte des Displays lösen und die Platte entnehmen. -
Seite 19: Tür
H4-70-14-02 Tür Nach Entfernen der Frontblende die Schrauben am oberen Tür- scharnier entfernen. Die Tür öffnen, kippen und aus dem unteren Türscharnier heraus- ziehen. Zum Entfernen des Griffs, die beiden Schrauben an der Innenseite der Tür entfernen. Nur zum internen Gebrauch... -
Seite 20: Befestigungssystem Und Drehtellermotor
H4-70-14-02 5.10 Befestigungssystem und Drehtellermotor Um an das Befestigungssystem zu gelangen, die 6 Schrauben entfernen und die hintere Blende herausziehen. Das Gerät vorsichtig so auf die Tür legen, dass das Glas und der Griff nicht beschädigt werden. Die Mutter (s. roter Kreis) nicht herausnehmen. -
Seite 21: Ausgangsleistung Des Magnetrons Messen
H4-70-14-02 Ausgangsleistung des Magnetrons messen Das folgende Verfahren gibt Aufschluß über die Arbeitsbedingungen des Magnetrons, allerdings gibt es keine genaue Messung der Mikrowellenleistung wieder. Die Prüflast ist ein Liter (1000 ml) Wasser mit einer Ausgangstemperatur von 15 - 24 °C in einem Gefäß mit einem Fassungsvermögen von 1000 ml. -
Seite 22: Bauteileprüfung
H4-70-14-02 Bauteileprüfung Magnetronprüfung - Widerstandsmessung Widerstand messen: Sollwert: > 1 Ω Mit Ohmmeter (Skala Rx1) zwischen den Anschlüssen der Heizfäden des Magne- tron. unendlich Mit Ohmmeter auf höchstem Mess- bereich zwischen jedem der Heizfaden- Anschlüsse und dem geerdeten Rahmen. Hochspannungstransformator Widerstand messen: Sollwert: Mit Ohmmeter (Skala Rx1) -
Seite 23: Diode
H4-70-14-02 Diode Überprüfung der Diode: Normales Ergebnis: Zwischen den Anschlüssen einen Stromkreis mit 12 V- Die Lampe ist entweder an oder aus, je Gleichstrom und einer 2,5 V-Lampe herstellen nach Stromrichtung Fehlerhafte Diode: Lampe leuchtet zu hell: Kurzschluß Lampe ist nie an: offener Stromkreis Mikrowellendichtheitsprüfung Diese Prüfung ist nach jeder Art von Wartungsarbeit an Tür, Schließvorrichtung, Mikroschaltern und Magnetron durchzuführen. -
Seite 24: Störungsbeseitigung
H4-70-14-02 Störungsbeseitigung Vor Verlassen der Fabrik ist jedes Gerät sorgfältig geprüft worden, jedoch muß es richtig aufgestellt und bedient werden. Trotz aller Sicherheitsmaßnahmen hängt die Sicherheit von der korrekten Installation und der korrekten Bedienung und Wartung durch den Konsumenten ab. WARNUNG - MIKROWELLENENERGIE Servicetechniker dürfen auf keinen Fall der Mikrowellenstrahlung ausgesetzt werden, die vom Magnetron oder anderen mikrowellenerzeugenden Komponenten ausgestrahlt werden kann,... - Seite 25 H4-70-14-02 Fehlercode Beschreibung ERR B Kein Impuls vom Gewichtssensor. Sensor defekt oder nicht richtig angeschlossen. ERR C Fuzzy Temperatursensor defekt oder nicht richtig angeschlossen. ERR D NTC Überhitzungsschutz am Magnetron ist defekt (nicht geschaltet oder Kurzschluß) door Dies ist keine Fehleranzeige, sondern zeigt an, daß die Tür vor dem Start nicht geöffnet wurde.(Leerlaufschutz) PLATE Dies ist keine Fehleranzeige, sondern zeigt an, daß...
-
Seite 26: Sonstige Störungen Und Abhilfe
H4-70-14-02 Sonstige Störungen und Abhilfe Störung Mögliche Ursache / Abhilfe Mikrowellengerät funktioniert nicht. • Die Tür ist nicht korrekt geschlossen • Sicherungen und lose Verbindungen kontrollieren. • Sicherheitsthermostate und ihre Verbindungen über- prüfen. • Verbindung am Stecker des schwarzen Flachband- kabels von der Leistungsplatine kommen überprüfen.
