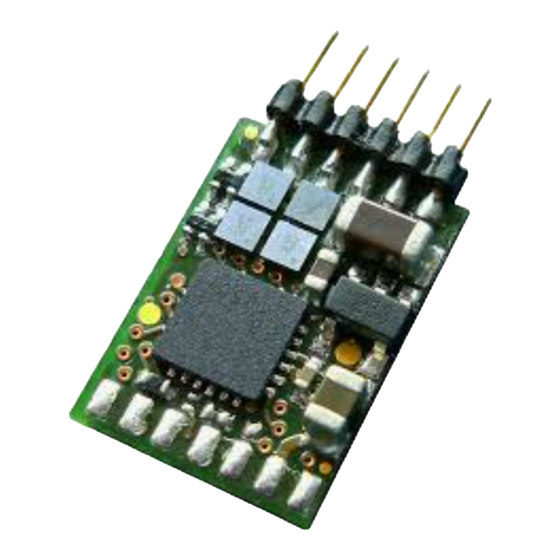

10885 10886 Digital-Lokdecoder mit Lastregelung und RailCom Digital Locomotive Decoder with Load Control and RailCom Décodeur numérique locomotive avec compensation de charge et RailCom Inhaltsverzeichnis Table of Contents Table des matières ......... 2 – 9 GB ......... 10 – 17 .........
Technische Daten Maße 12,9 x 9 x 3,4 mm Belastbarkeit Motor N 1000 mA Licht 200 mA Adresse Elektronisch codierbar Sonderfunktion Licht Ein-/ausschaltbar, Licht fahrtrichtungsabhängig Lastregelung Lastunabhängige Geschwindigkeit Anfahr- und Bremsverzögerung In mehreren Stufen einstellbar Motorsteuerkennlinien 2, einstellbar Motorausgang, Lichtausgang Kurzschlussfest durch Abschalten Übertemperatur Schaltet ab bei Überhitzung...
Abschneiden des Schnittstellensteckers und direktes Einlöten der Dekoder in das Fahrzeug), kann zu irreparablen Schäden am Dekoder oder an den betre�enden Triebfahrzeugen führen. ROCO kann im Schadensfall weder für den Dekoder, noch für die betre�enden Triebfahrzeuge haftbar gemacht werden oder Garantie leisten! Schäden durch sonstige Veränderungen am Dekoder (wie z.B.
Betrieb auf Analog-Anlagen Eine mit Dekoder ausgerüstete ROCO-Lok können Sie auch auf einer konventionellen Anlage einsetzen: Zum Fahrt- richtungswechel muss der Regler des Steuergerätes zuerst auf Null gestellt werden. Erst danach kann die neue Fahrtrichtung gewählt werden. Eine Umprogrammierung voreingestellter Adressen und Eigenschaften ist im Ana- logbetrieb nicht möglich.
Seite 5
Function Mapping Die Funktionstasten des Steuergerätes können den Funktionsausgängen des Decoders frei zugeordnet werden. Für die Zuordnung von Funktionstasten zu Funktionsausgängen sind in nachfolgenden CVs Werte entsprechend der Tabelle zu programmieren. Taste Rangier- Massen- AUX4 AUX3 AUX2 AUX1 Licht Licht Wert gang simulation...
Seite 6
Interne Hardwareversion des Decoders (nur lesen) ------- ------- Hersteller ID Lesen:NMRA-Hersteller-Identifikationsnummer. Weiter ROCO hat 161 Schreiben: Durch Programmieren die- Möglich- ser CV ist ein Reset einzelner CVs auf die Werkswerte keiten siehe möglich. Beispiel: CV8 = 3 setzt die CV3 auf deren CV64 Werkswert.
Seite 7
CV Name Beschreibung Werte- Werks- bereich wert Individuelle Die lastunabhängige Fahrweise (Motorregelung) ist Informationen voreingestellt (Bit 0 = 1), kann aber auch ausgeschaltet werden (Bit 0 = 0). Funktionen Bit 6 = 1 Blinken der Lampen als Fehleranzeige von Kurzschluss, Überhitzung und Summenstromüberschreibung.
Dimmen und Einstellen der Lichtausgänge In den CVs 121 und 131 können umfangreiche Einstellungen für die 2 Lichtausgänge vorgenommen werden. Bei einer Programmierung des Gesamt-Wertes einer CV (byteweise Programmierung) sind die Teilwerte der entsprechenden Bit-Einstellungen zu addieren und gemeinsam zu programmieren. Die Ausgänge F0v, F0r können in folgenden Be- triebsarten verwendet werden: 1.
Seite 9
Analog & DCC Zuordnung Wert Decoderausgang Beschreibung Einstellungen Teile- wert F0v, Licht vorwärts Bit 0: Helligkeit, Dimmwert: 1=ein, 0=aus Helligkeit, Dimmwert des Bit 1: Helligkeit, Dimmwert: 1=ein, 0=aus jeweiligen Ausganges F0r, Licht rückwärts Bit 2: Helligkeit, Dimmwert: 1=ein, 0=aus Bit 0-3: Das Licht kann in Bit 3: Helligkeit, Dimmwert: 1=ein, 0=aus 16 Stufen (0-15) gedimmt Bit 4: Funktion ist ein bei Fahrtrichtung:...
Seite 26
8010885920 XII_2012.indd 26 05.12.2012 12:27:10...
Seite 27
8010885920 XII_2012.indd 27 05.12.2012 12:27:10...
Seite 28
Änderungen von Konstruktion und Ausführung vorbe- halten! • We reserve the right to change the construction and design! • Nous nous réservons le droit de modi� er la construction et le dessin! • Ci riserviamo il diritto di variare la costruzione e il design! • Verandering van model en construcie voorbehounden.
