Aufbau- und Bedienungsanleitung
Kaminofen Baros
Die Aufbau- und Bedienungsanleitung ist vor Beginn aller
Arbeiten aufmerksam zu lesen und zu beachten. Nichtbeachtung
kann zur Beeinträchtigung der Sicherheit und zum Erlöschen der
Gewährleistung führen!
Weiterhin sind sämtliche, die Aufstellung und Installation von
Kaminöfen betreffenden Vorschriften und Normen unbedingt
zu beachten (Musterbauordnung, Bauordnung der einzelnen
Bundesländer, Feuerungsverordnungen, DIN 18160 Teil 1
und Teil 2, EN 13384, EN 13240 sowie örtliche Vorschriften).
Um die Einhaltung der genannten Normen und Vorschriften zu
gewährleisten, ist vor der Installation des Kaminofens der zustän-
dige Schornsteinfegermeister zu informieren. Er wird Sie beraten
und den ordnungsgemäßen Anschluss des Kaminofens prüfen.
Räumliche Voraussetzung
Voraussetzung für den Aufbau des Kaminofens ist eine ebene,
tragfähige Stellfläche, die aus nicht brennbaren Baustoffen
besteht oder durch eine nicht brennbare Unterlage geschützt sein
muss. Die Unterlage ist so zu bemessen, dass sie vor dem Ofen
mindestens 50 cm und an den Seiten mindestens 30 cm über die
Feuerraumöffnung bzw. Grundfläche des Ofens hinausragt. Im
HARK-Zubehörprogramm finden Sie hierfür geeignete Bodenplatten.
Von der Rückseite und den Seitenflächen der Kaminofenverkleidung
ist ein Wandabstand von 20 cm einzu halten.
Im Strahlungsbereich des Brennraumes muss zu brennbaren
Bauteilen, Möbeln, Dekostoffen und ähnlichem ein Mindest-
abstand von 80 cm eingehalten werden (gemessen von der
Vorderkante der Feuerraumöffnung). Der Abstand kann auf
40 cm verringert werden, wenn ein beidseitig hinterlüfteter
Strahlungsschutz vorhanden ist (Abb. A).

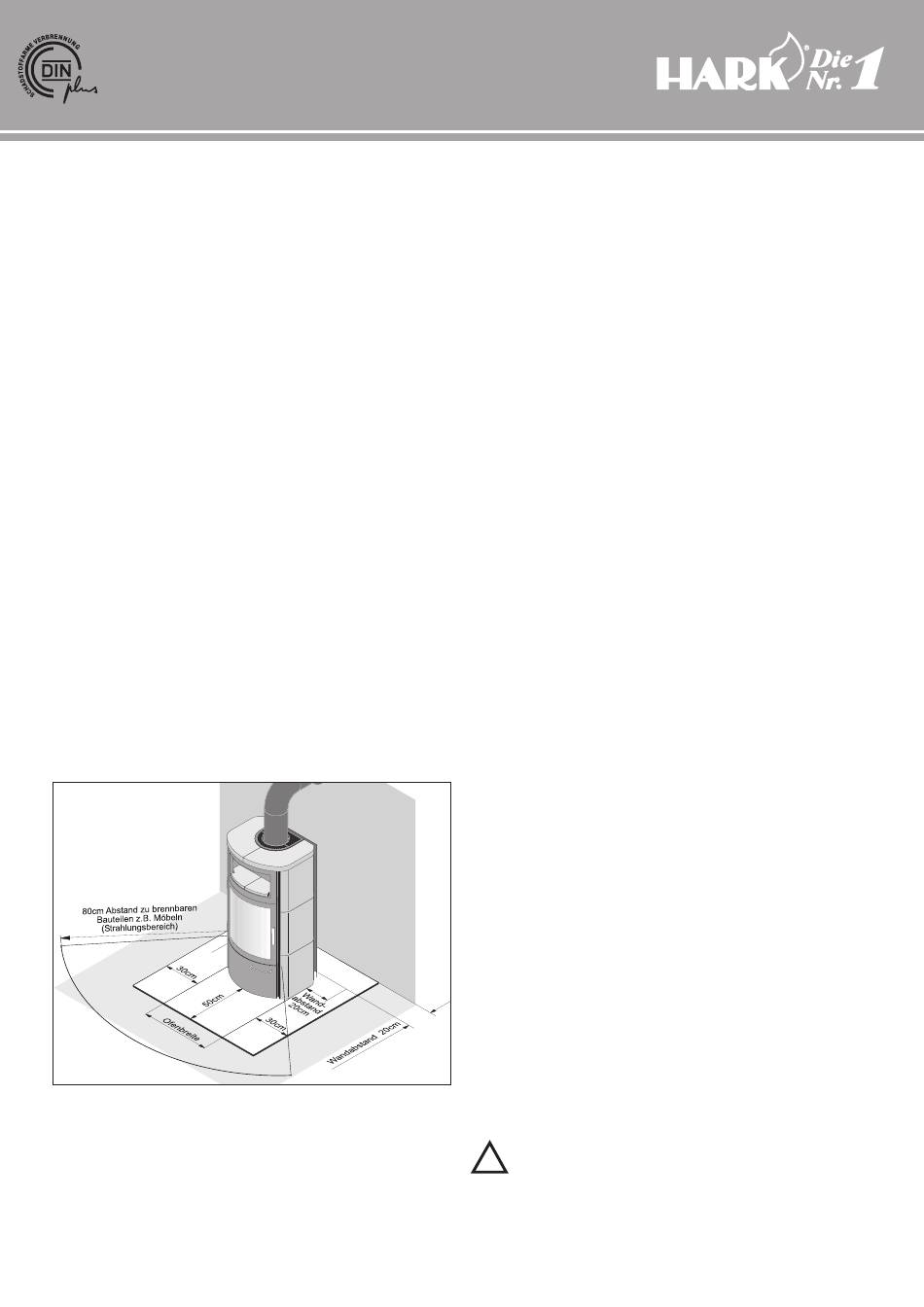

Abbildung A
Frischluftzufuhr
Da Kaminöfen raumluftabhängige Feuerstätten sind, die Ihre
Verbrennungsluft aus dem Aufstellraum entnehmen, muss der
Betreiber für ausreichende Verbrennungsluftzufuhr sorgen!
Kaminöfen der Bauart 1 (selbstschließende Feuerraumtür)
benötigen ein Raumvolumen von mindestens 4 m
Nennwärmeleistung. Bei kleineren Räumen, abgedichteten
Fenstern und Türen oder sonstigen Beeinträchtigungen einer
ausreichenden Luftzufuhr (zum Beispiel weitere Feuerstätten,
mechanische Entlüftungen), muss für eine zusätzliche Frischluft-
zufuhr gesorgt werden, z. B. durch den Einbau einer Luftklappe
in der Nähe des Kaminofens oder die Verlegung einer Verbren-
nungsluftleitung nach außen oder in einen gut belüfteten Raum
(ausgenommen Heizungskeller). Die Verbren nungs luftleitung
sollte mit einer Absperrklappe in Ofennähe versehen werden.
Beim Betrieb mehrerer Feuerstätten in einem Aufstellraum oder
in einem Luftverbund ist für jede Feuerstätte eine separate Ver-
brennungsluftleitung zu erstellen oder eine Leitung entsprechend
groß zu dimensionieren.
Eine Küchendunstabzughaube, die sich im Raumluftverbund mit
dem Kaminofen befindet, kann den Betrieb der Feuerstätte eben-
falls beeinträchtigen, da sie dem Raumverbund große Mengen
Luft entzieht. Diese Luft muss dem Raumverbund durch eine
entsprechend große Verbrennungsluftleitung wieder zugeführt
oder die Dunstabzugshaube mit einem Fensterkontaktschalter
versehen werden.
Insbesondere bei fugendichten Fenstern und Türen ist für
ausreichende Verbrennungsluft zu sorgen!
Schornstein und Rauchrohranschluss
Bei der Installation des Kaminofens müssen die bestehenden
Gesetze der Landesbauordnung, örtliche feuerpolizeiliche und
baurechtliche Vorschriften beachtet werden.
Der Kaminofen muss an einen, für feste Brennstoffe geeigneten,
Schornstein angeschlossen werden.
Der Schornstein ist entsprechend den Anforderungen der DIN
18160 Teil 1 auszuführen und nach EN 13384 zu bemessen.
Für den Rauchrohranschluss bietet die Firma HARK im Zubehör-
programm komplette Rauchrohrsätze für jeden Kaminofen an.
Die originalen HARK-Rauchrohre und HARK-Rauchrohrknie
ermöglichen eine einfache Montage des Kaminofens. Selbst-
verständlich lässt sich der Schornsteinanschluss auch mit
handelsüblichen Rauchrohren durchführen. Die Rauchrohre
sind am Kaminofen untereinander und am Schornstein fest
und dicht anzubringen. Das Rauchrohr darf nicht in den freien
Schornsteinquerschnitt hineinragen. Sind andere Feuerstätten
im gleichen Stockwerk am gleichen Schornstein angeschlossen,
muss der Anschluss mindestens 30 cm höher oder tiefer liegen als
der Anschluss anderer Geräte. Es empfiehlt sich die Verwendung
eines Doppelwandfutters.
Zu temperaturempfindlichen oder brennbaren Materialien
!
ist vom Rauchrohr ein Mindestabstand von 45 cm ein-
zuhalten. Führt das Rauchrohr durch Bauteile aus brennbaren
Baustoffen, so sind die Bauteile in einem Umkreis von mind. 20 cm
durch Brandschutzdämmung (z. B. Promasil 950 KS) zu
-2-
im Kamin- & Kachelofenbau
pro Kilowatt
3
