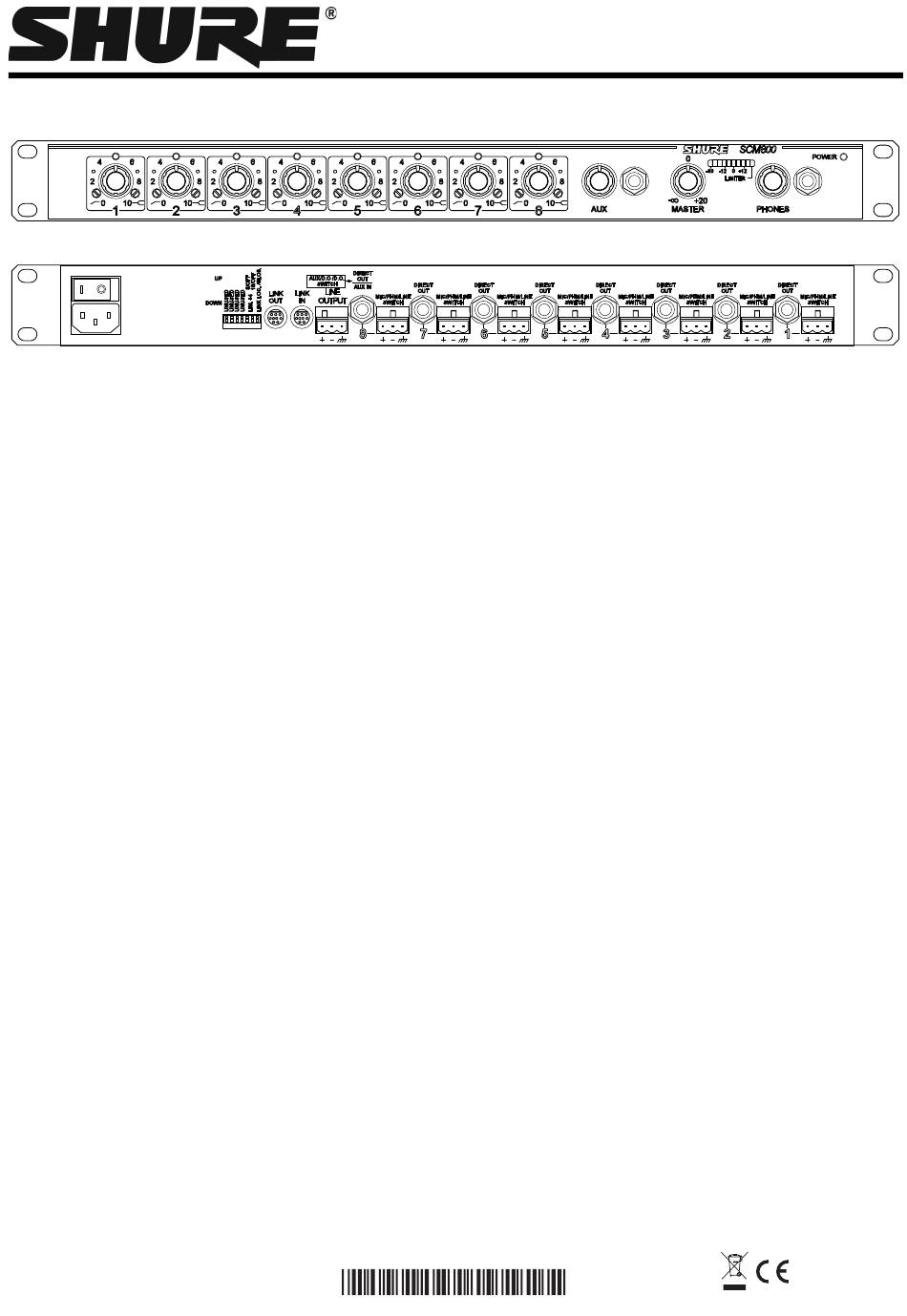

- Seite 1 Model SCM800/SCM800E User Guide SCM800/SCM800E MIKROFONMISCHER - Deutsche Printed in U.S.A. 2008 Shure Incorporated © 27D8470 (Rev. 1)
-
Seite 2: Consignes De Sécurité Importantes
! CONSIGNES DE SÉCURITÉ IMPORTANTES ! LIRE ces consignes. UTILISER uniquement avec un chariot, un pied, un trépied, CONSERVER ces consignes. un support ou une table spécifié par le fabricant ou vendu OBSERVER tous les avertissements. avec l'appareil. Si un chariot est utilisé, déplacer l'ensemble SUIVRE toutes les consignes. -
Seite 3: Instrucciones Importantes De Seguridad
! INSTRUCCIONES IMPORTANTES DE SEGURIDAD ! LEA estas instrucciones. UTILICESE únicamente con un carro, pedestal, trípode, CONSERVE estas instrucciones. escuadra o mesa del tipo especificado por el fabricante o ven- PRESTE ATENCION a todas las advertencias. dido con el aparato. Si se usa un carro, el mismo debe mov- SIGA todas las instrucciones. -
Seite 4: Einsteller, Anschlüsse Und Anzeigen Auf Gerätefrontseite
Kon- wichtigen Features.Die hervorragende Audio-Qualität präde- densator-Mikrofone (einschließlich drahtlose) können stinieren den SCM800 für den Einsatz in vielen Bereichen der verwendet werden. Außerdem können bis zu vier weitere Ela-, Recording- und AV-Technik. Auch ist der SCM800 ein ko- SCM800-Mischer über die Link-Buchsen auf der Geräterück-... -
Seite 5: Einsteller, Anschlüsse Und Anzeigen Auf Geräterückseite
Deutsch EINSTELLER, ANSCHLÜSSE UND ANZEIGEN AUF GERÄTERÜCKSEITE 11. SCM800: Netzbuchse für 120 V~. Gerät kann intern auf 15. INSERT-SCHNITTSTELLE: 6,3-mm-Klinkenbuchse für das 230-V-Betrieb umgerüstet werden Einschleifen externer Peripheriegeräte, wie z.B. Kompres- sor/Begrenzer, grafische oder parametrische EQ etc. Tip = SCM800E: Netzbuchse für 230 V~. Gerät kann intern auf Send, Hülse = Return. -
Seite 6: Montage
CONSOLE 120/230 VAC AMPLIFIER AUFBAU MONTAGE Um den SCM800 in einem Standard 19"-Rack (483 mm) zu montieren, verwenden Sie die mitgelieferten Kreuzschlitz- schrauben für jede Seitenhalterung („Ohren“). Verwenden Sie alle 4 Schrauben. DIP-SCHALTER Der DIP-Schalter auf der Geräterückseite bietet auf den Posi- FUNKTIONEN DES DIP-SCHALTERS SW702 tionen 5 + 6 die Möglichkeit den Begrenzer-Einsatzpunkt... -
Seite 7: Mischer-Verbindung
Deutsch MISCHER-VERBINDUNG Der SCM800 bietet 8 Eingangskanäle. Werden mehr Eingän- ge benötigt, können weitere SCM800 (bis zu 4) über entspre- chende Verbindungskabel zusammengeschlossen werden. Im Maximalausbau kann so ein System mit bis zu 32 Mikrofon- Eingängen entstehen. Alle Eingangssignale stehen an allen Ausgängen der verbun- denen Mixer zur Verfügung. - Seite 8 Deutsch EINSTELLUNGEN 1. Netztaste einschalten. 5. Den Master-Pegelsteller des SCM800 so einstellen, daß der Ausgangs-Pegelmesser den gewünschten Wert anzeigt. 2. Den Pegel für jeden Kanal so einstellen, daß seine Over- load-LED nur während hoher Signalspitzen aufleuchtet. 6. Die Kopfhörer-Lautstärke über den Pegelsteller PHONES wunschgemäß...
-
Seite 9: Technische Daten
Drehknopf, Kanalverstärkung (blau) ..95B8238 Direct Out >2 kΩ 1 kΩ +18 dBV Netzkabel (SCM800) ....95B8389* Send/Re- >2 kΩ 1 kΩ +18 dBV Netzkabel (SCM800E) . -
Seite 10: Interne Modifikationen
Zahl auf die Kanal-Nr. (z.B. R1027 entspricht dem Wider- stand für Kanal 1, X7216 entspricht einer Brücke für Kanal 7 Die hier beschriebenen Modifikationen des SCM800 können u.s.w.). Alle nachfolgenden Änderungsanleitungen für die mit Hilfe von Lötbrücken („Jumper“) auf der gedruckten Schal- Kanäle 1…8 beziehen sich jeweils auf Brücken und Wider-... - Seite 11 United States: Europe, Middle East, Africa: Asia, Pacific: Canada, Latin America, Shure Incorporated Shure Europe GmbH Shure Asia Limited Caribbean: 5800 West Touhy Avenue Wannenäckestr. 28, Unit 301, 3rd Floor Shure Incorporated Niles, IL 60714-4608 USA 74078 Heilbronn, Germany Citicorp Centre...
