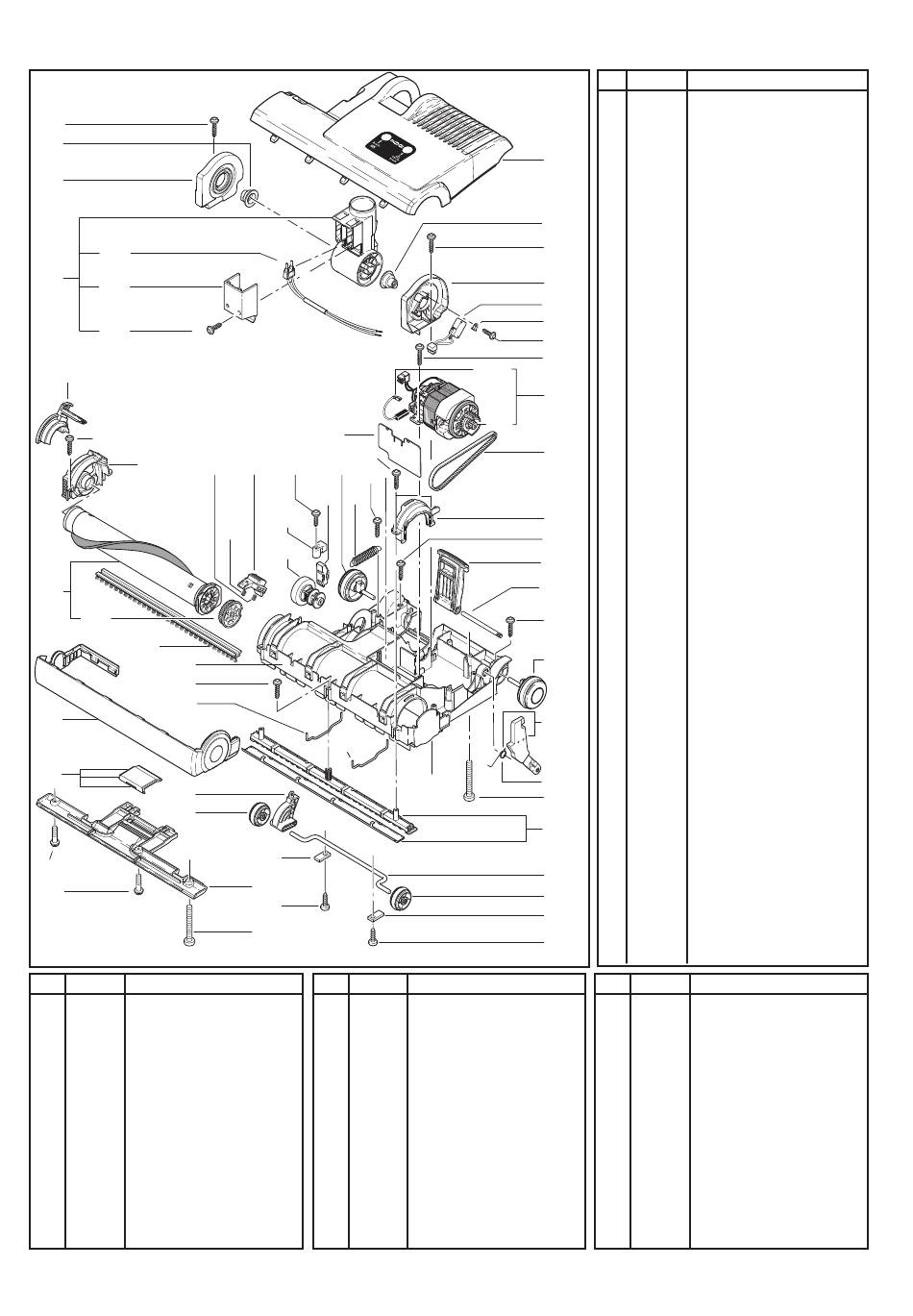

bluematic VC 36 B ECO Gebrauchsanweisung Seite 12

138
106
120
118
117
119
140
135
136
130
127
125
128
100
136
103
102
141
142
110
X
137
137
Pos Art.-No. Description
100 2087765 Chassis
101 2087766 Front base plate
102 2087752 Bumper
103 2087749 Wire tie
104 2087751 Rear base plate
105 2087770 Foot pedal
105a 2101441 Axle
106 2087764 Internal plastic bearing
107 2087784 Wheel
108 2070387 Axle clamp
109 2087759 Pile adjustment axle
110 5131428 Pile adjustment wheel
111 2087774 Trust member
112 2087761 Pile adjustment knob
113 5131541 Spring
114 2087786 Brush motor 220-240V
114a 2087780 Carbon brush set, 220-240V
115 2087773 Motor pulley
116 2087775 Belt
117 20271ER Swivel assembly
118 2087782 Wire swivel neck 2-wire
12
126
136
131a 131 138 107
138
111 113
143
131a
112
103
108
104
138
139
Pos Art.-No. Description
119 5131407
120 2087767
121 2087768
122 2087781
123 2087750
124 2087772
125 2087785
126 2087783
127 2087787
128 5132007
129 2087757
130 2087753
131 2087755
131a 2087756
132 2057489
133 2057490
134 21222blIG
135 2087754
136 2087776
137 2087779
138 2087777
134
106
138
121
122
124
138
136
114a
114
115
116
129
138
105
105a
138
107
132
133
X
139
101
109
110
108
138
Swivel neck cover
Swivel support r.h.
Swivel support l.h.
Microswitch incl. wire
Gasket
Clamp
Brush pulley
PCB 220-240V
Brush assembly cpl.
Brush strip
Bearing block l.h.
Bearing block r.h.
Brush roller release
Spring
Support lever with spring
Return spring
Power head Cover cpl.
Side plate
Screw 4x20
Screw 4x12
Screw 4x14
Pos Art.-No. Bezeichnung
100 2087765 Unterteil, kompl.
101 2087766 Bodenleiste vorne, kompl.
102 2087752 Stossbandage kpl.
103 2087749 Haltebügel
104 2087751 Bodenleiste hinten
105 2087770 Rastpedal
105a 2101441 Achse
106 2087764 Gelenklagerbuchse
107 2087784 Laufrolle, kompl.
108 2070387 Lasche
109 2087759 Stellachse
110 5131428 Stellrolle
111 2087774 Druckstück kpl.
112 2087761 Stellknopf, HG bedruckt
113 5131541 Zugfeder (Stellhebel)
114 2087786 Bürstenmotor 220-240V
114a 2087780 Kohlebürsten-Set 220-240V
115 2087773 Zahnriemenritzel
116 2087775 Zahnriemen
117 20271ER Gelenk, 2-polig, kompl.
118 2087782 Flachsteckeraufnahme, kompl.
119 5131407 Gelenkdeckel
120 2087767 Gelenklager, rechts kpl.
121 2087768 Gelenklager, links kpl.
122 2087781 Leitungssatz Gelenkschalter
123 2087750 Dichtung Gelenk
124 2087772 Lasche
125 2087785 Zahnscheibe
126 2087783 Leiterplatte 220-240V
127 2087787 Bürstenwalze, kompl.
128 5132007 Bürstenstreifen
129 2087757 Bürstenlager links
130 2087753 Bürstenlager rechts fest
131 2087755 Ausrückbügel
131a 2087756 Druckfeder Ausrückbügel
132 2057489 Gelenkarm mit Feder
133 2057490 Drehfeder
134 21222dbIG Oberteil dunkelblau, kompl.
135 2087754 Bürstenlager rechts lose
136 2087776 Linsenkopfschraube 4x20
137 2087779 Bodenblechschraube 4x12
138 2087777 Amtec Schraube 4x14
139 2087778 Linsenschraube AM 4x30
140 2062403 Screw F 3,9x13
141 2087758 Reinigungsklappe kpl
142 2087760 Hebel Stellachse
143 2087762 Befestigungskappe
150 2041531 Elektro-Teppichbürste,
Ersatzteil komplett montiert
Pos Art.-No. Description
139 2087778 Screw 4x30
140 2062403 Screw 3.9x13
141 2087758 Access door
142 2087760 Axle adjustment lever
143 2087762 Mounting cap
150 2041531 Power Head
Spare part, completely assembled
