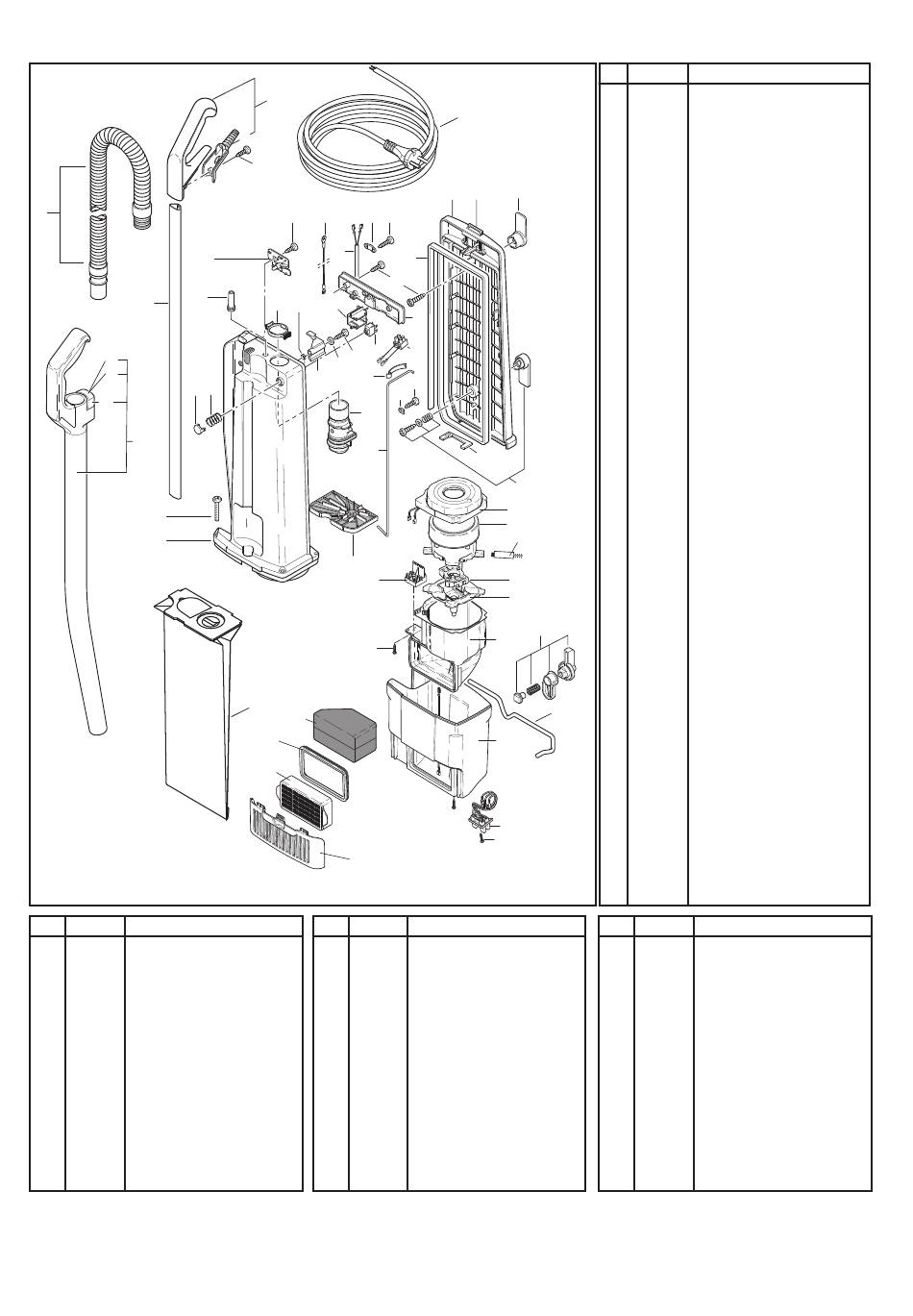

bluematic VC 36 B ECO Gebrauchsanweisung Seite 11

34
13
6
4
31
32
7 8
33
30
53
5
Pos Art.-No. Description
1 1870/1or Cable, orange
2 5131159 Handle grip
3 5131266 Handle cover
4 10161ER Handle, 830 mm, cpl.
5 10110ER Dust bag housing
6 5131153 Grommet
7 2055875 Switch button
8 2055876 Spring
9 2077108 Switch
10 2055878 Switch holder
11 5131340 Connecting tube
12 5131301 Retaining ring
13 2077109 Printed circuit board (220-240 V)
14 5131125 Antistatic-wire, blue (205 mm)
5131126 Antistatic-wire, blue (160 mm)
15 5131148 Internal cable
16 5131149 Cable clamp
17 2057479 Switch housing
18 5131170 Dust bag leverclamp
19 5131171 Return spring
20 5131147 Leaf spring
2
3
54
45
50 14 16 52
15
25
51
12 19 10
17
9
56
51
55
20
18
51
22
11
21
23
36
51
57
46
47
48
49
Pos Art.-No. Description
21 5131139
22 5131190
23 5131971
24 5131167
25 5131186
26 5131187
27 2057481
28 2057482
39 2057483
30 2057484
31 1776ER
32 1739ER
33 1775ER
34 5132003
35 10150IG
36 5131132
37 2028398
38 5131254
39 5131121
40 10106
41 8277ER
1
24 27 28
26
29
40
41
42
43
44
39
45
38
35
37
51
Connecting rod
Clamp
Motor filter
Cover
Back cover seal
Gasket
Latch with spring and pin
Upper cord hook
Lower cord hook
Extension tube
Rastknopf inkl. Rastfedern
Rastfeder
Rastkappe
Hose, cpl.
Motor housing, „bluematic", cpl.
Terminal block, cpl.
Female contact holder, cpl.
Locking rod
Locking catch
Vacuum Motor Seal
Vacuum Motor 220-240V / 700W
Pos Art.-No. Bezeichnung
1 1870/1or Anschlussleitung, orange
2 5131159 Griff, hellgrau, kpl.
3 5131266 Griffabdeckung
4 10161ER Stiel, 830 mm, kpl.
5 10110ER Gehäuse, dunkelblau
6 5131153 Knickschutztülle, hellgrau
7 2055875 Schalterknopf, hellgrau
8 2055876 Druckfeder, Schalterknopf
9 2077108 Druckschalter
10 2055878 Halter für Schalter
11 5131340 Verbindungshülse, dunkelblau
12 5131301 Sicherungsring
13 2077109 Leiterplatte
14 5131125 Antistatikleitung (205 mm)
5131126 Antistatikleitung (160 mm)
15 5131148 Zwischenleitung
16 5131149 Zugentlastungsschelle
17 2057479 Abdeckung, dunkelblau, kpl.
18 5131170 Filtertütensicherung
19 5131171 Drehfeder
20 5131147 Blattfeder (Filtersicherung)
21 5131139 Sicherheitsfiltergestänge
22 5131190 Lasche
23 5131971 Sicherheitsfilter
24 5131167 Deckel, dunkelblau, kpl.
25 5131186 Deckeldichtung 1,6 m
26 5131187 Flachdichtung
27 2057481 Deckelschloss, dunkelblau
28 2057482 Leitungshaken, dunkelblau, oben
29 2057483 Leitungshaken, dunkelblau, unten
30 2057484 Handsaugrohr, kpl.
31 1776ER Rastknopf inkl. Rastfedern
32 1739ER Rastfeder
33 1775ER Rastkappe
34 5132003 Schlauch, hellgrau, kpl.
35 10150IG Topf, hellgrau, „bluematic", kpl.
36 5131132 Kontaktsockel, kpl., Ersatz
37 2028398 Kontaktaufnahme mit Kabel
38 5131254 Verriegelungsstange
39 5131121 Verriegelungsknopf, kpl.
40 10106 Motorlagerdichtung
41 8277ER Gebläsemotor 220-240V / 700W
42 05118S Kohlebürsten-Set, 220-240V
43 10118 Motorlager
44 10102 Motoraufnahme
45 10101 Luftführung
46 10120ER Schalldämpfer
47 10104 Dichtung
48 10109ER HEPA-Abluftfilter
49 10103hg Abluftfilterdeckel, hellgrau
50 5131061 Linsenblechschraube C 3,9 x 9,5
51 2062403 Linsenblechschraube F 3,9 x 13
52 2061654 Linsenblechschraube C 3,9 x 16
53 5131069 Linsenschraube AM 5 x 30
54 5131076 Scheibe 4,3
55 2077110 Anschlussklemme
56 5131972 Filtertüte
Pos Art.-No. Description
42 05118S Carbon brush vac. Motor (220-240V)
43 10118 Motor Support
44 10102 Motor Locator
45 10101 Air Duct
46 10120ER Silencer
47 10104 Seal
48 10109ER HEPA Exhaust filter
49 10103hg Exhaust Filter Cover, light grey
50 5131061 Screw C 3,9 x 9,5
51 2062403 Screw F 3,9 x 13
52 2061654 Screw C 3,9 x 16
53 5131069 Screw AM 5 x 30
54 5131076 Washer 4,3
55 2077110 Terminal
56 5131972 Paper Bag
11
