revolt PV-9197 Bedienungsanleitung

Sehr geehrte Kundin,
sehr geehrter Kunde,
vielen Dank für den Kauf dieses
Solar-Modul-Anschlusskabels. So
verbinden Sie Ihr Solar-Modul mit dem
Solar-Konverter/Generastor & Powerbank
der HSG-Serie: HSG-420 (NX-2738),
HSG-600 (NX-2748), HSG-750 (NX-2739)
und HSG-800 (NX-2749).
Bitte lesen Sie diese Bedienungsanleitung
und befolgen Sie die aufgeführten Hinweise
und Tipps, damit Sie Ihr neues Solar-
Modul-Anschlusskabel optimal einsetzen
können.
Lieferumfang
• Solar-Modul-Anschlusskabel
• Bedienungsanleitung
Zusätzlich benötigt:
• Einer der folgenden Solar-Konverter /
Generatoren:
- NX-2738: 42 Ah, 155 Wh, 180 W
- NX-2739: 75 Ah, 278 Wh, 180 W
- NX-2748: 60 Ah, 222 Wh, 200 W
- NX-2749: 80 Ah, 288 Wh, 500 W
• Abisolierer
• Kabelschneider
Kundenservice: 07631 / 360 – 350
Importiert von:
PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen

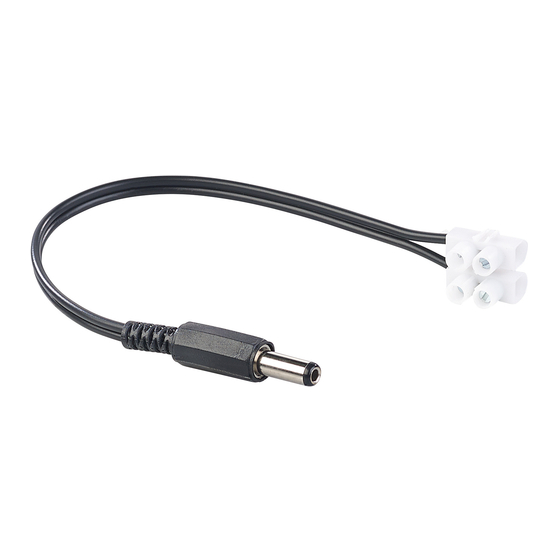

Solar-Modul-Anschlusskabel
für HSG-420 / HSG-600 / HSG-750 / HSG-800, 20 cm, DC 2.1 mm
Verwendung
HINWEIS:
Das Solar-Modul-Anschlusskabel
ist ausschließlich für den
Anschluss eines Solar-Moduls an
HSG-420, HSG-600, HSG-720
und HSG-800 geeignet.
1. Stellen Sie sicher, dass Ihr Solar-Modul
keinen Strom erzeugt, indem Sie das
Solar-Panel verdecken.
2. Schneiden Sie die Ösen des Solar-
Modul-Kabels ab.
Bedienungsanleitung – Seite 1
3. Abisolieren Sie die frisch geschnittenen
Kabel des Solar-Moduls, so dass ca.
4 mm Draht freiliegen.
Solar-Modul-Kabel
Solar-Modul-Anschlusskabel
freier Draht
4. Verbinden Sie die Kabel des Solar-
Moduls mit der Lüsterklemme des
Anschlusskabels. Achten Sie dabei
unbedingt auf die richtige Polarität!
Solar-Modul-Kabel Anschlusskabel
schwarz schwarz/weiß
rot
© REV1 – 25.06.2019 – BS//AKr
PV-9197-675
schwarz
