revolt ZX-8235 Bedienungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieses Ladekabels für Plug-in-Hybrid-
und Elektro-Autos. Damit laden Sie Ihre E-Fahrzeuge effizient
an einer öffentlichen Ladesäule sowie an der heimischen
Ladestation auf.
Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die
aufgeführten Hinweise und Tipps, damit Sie Ihr neues E-Auto-
Ladekabel optimal einsetzen können.
Lieferumfang
•
1x E-Auto-Ladekabel
•
1x Tragetasche
•
Bedienungsanleitung
Technische Daten
230 Volt AC 50 Hz,
Rating
max.16 A
Nennleistung 3,5 kW
Typ-2-Stecker, 230-Volt-
Anschluss-Stecker
Anschluss
Zertifizierungsnorm EN 62196-2
Überhitzungsschutz
Überspannungsschutz
Sicherheitsmerkmale Unterspannungsschutz
Erdschutz, Überstromschutz
Leckstromschutz
Schutzleiter
Schutzklasse I
IP-Klasse (Ladebox) IP65
IP-Klasse (Ladestecker) IP55
Max. Betriebstemperatur -20 °C bis 50 °C
Maße Ladebox / Länge
9,6 x 18,2 x 5 cm / 5 m / 34 x
Kabel / Maße
34 x 10 cm
Transporttasche
Gewicht 2,2 kg
Bedeutung der Warnhinweise
Warnung vor gefährlicher
elektrischer Spannung. Das
Produkt enthält keine vom
Benutzer zu wartenden Teile.
Lassen Sie das Produkt nicht
unbeaufsichtigt, bis es sich
im Lade-Modus befindet.
Kundenservice:
DE: +49 (0)7631-360-350 | CH: +41 (0)848-223-300 | FR: +33 (0)388-580-202
PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen
E-Auto-Ladekabel
mit Typ-2-Stecker und 230-Volt-Anschluss, 3,5 kW, 5 m
Warnung vor einer
Gefahrenstelle. Benutzen Sie
das Produkt nur an einer
RCD-geschützten
Steckdose. Benutzen Sie das
Produkt nicht, wenn es
beschädigt ist. Benutzen Sie
das Produkt nur zum Laden
von E-Fahrzeugen.

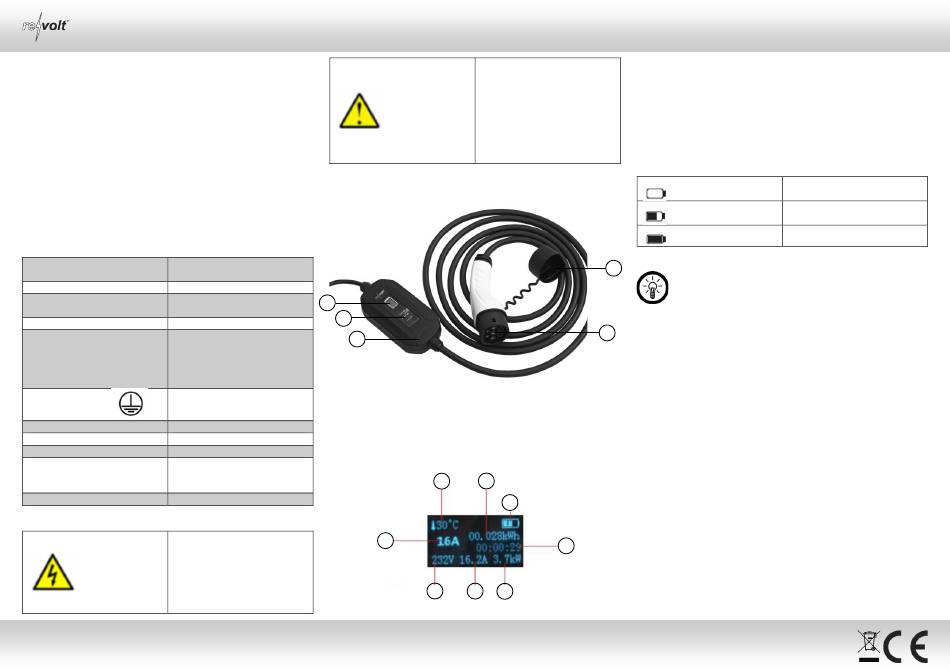

Produktdetails
5
4
3
1. Abdeckung für Typ-2-Stecker
2. Typ-2-Stecker
3. Ladebox
4. Status-LEDs
5. LED-Display
LED-Display
12 13
11
10 9 8
Bedienungsanleitung – Seite 1
6. Lade-Status
7. Ladezeit
8. Leistung
9. Ladestrom
10. Ladespannung
11. Max. Ladestrom
12. Temperatur der Ladebox
13. Transportierte Energie
Lade-Status
Inbetriebnahme
1
HINWEIS:
Bitte überprüfen Sie vor der Inbetriebnahme, ob das
Gerät Schäden aufweist. Verwenden Sie es nichtl,
wenn es beschädigt ist.
2
Vor dem Laden
1. Stecken Sie den 230-Volt-Anschluss in eine Steckdose.
Vergewissern Sie sich, dass es sich um eine 16-A-Steckdose
handelt und diese den nationalen Normen entspricht.
2. Stecken Sie den Typ-2-Stecker in den Anschluss Ihres
Fahrzeugs. Stellen Sie sicher, dass der Stecker richtig
eingesteckt ist.
3. Die Ladebox arbeitet automatisch, die Betriebsanzeige
leuchtet und die Ladeanzeige blinkt.
Nach dem Laden
1. Ziehen Sie den 230-Volt-Anschluss aus der Steckdose.
2. Ziehen Sie den Typ-2-Stecker aus dem Fahrzeug und
schließen Sie die Steckerabdeckung.
6
3. Verstauen Sie das Produkt in der Tragetasche.
7
© REV1 – 17.03.2022 – MF//TK
ZX-8235-675
Warten
Laden
Vollgeladen
