3. Übersicht Scorepad

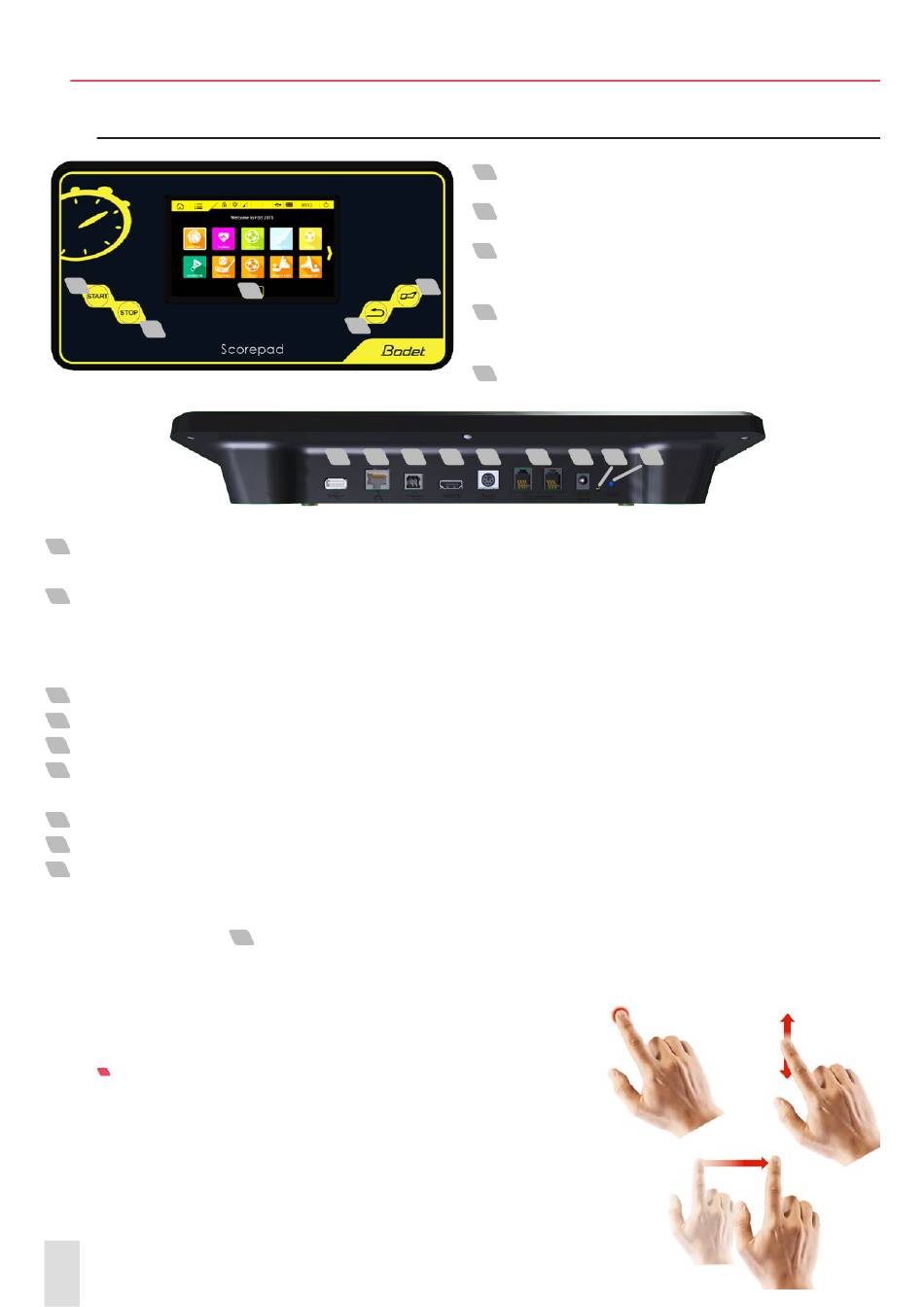

Präsentation des Scorepad
1
2
1 USB-A-Anschluss: Laden der Daten (Konfiguration eines Spiels, Liste der Spieler oder Mannschaften,
Partnerlogos usw.) ausgehend von einem USB-Stick.
2 RJ45-Netzstecker: Übertragung der Sportinformationen aus einem Ethernet-Netzwerk.
Übertragung des Sportprotokolls:
- Einfaches Format zur Einblendung auf dem Fernsehbildschirm (Anzeige von Uhr, Spielstand, Besitzzeit,
Fouls gesamt und individuellen Fouls).
3 USB-B-Anschluss: Anschließen eines Zweitbedienpults oder eines PC.
HDMI-Anschluss: Anschluss an ein Anzeigemedium in der Art eines Fernsehers.
4
5 Mini-DIN-Buchse mit Arretierung: BODET-Sport-Datenbus für eine Bodet-Spielstandsanzeige.
2 RJ12-Buchsen: Anschließen von Neben-Bedienpulten (Schiedsrichterpfiff, Besitz-Bedienpult,
6
Start/Stopp-Schalter usw.).
Klinkenbuchse: Stromversorgung und Laden der Batterie.
7
1 grüne LED-Leuchte: Gibt an, dass ein Netzteil angeschlossen ist.
8
9 1 RESET-Taste: Ausschalten des Bedienpults.
Anmerkung: Wenn der Bildschirm fixiert ist (keine mögliche Funktion auf der Touchscreen-Anzeige),
die Taste
das Scorepad Bedienpult mit einem Drück auf der RESET Taste auszuschalten (vgl. § 3
ÜBERSICHT SCOREPAD) und neu starten (vgl. § 4 START).
7''-LCD-TOUCHSCREEN: MULTI-TOUCH KAPAZITIV
Zur Verwendung des Touch-Bildschirms des Scorepad bedarf
es nur weniger einfacher Bewegungen (berühren, schieben
und wischen).
6
3
5
1 2 3
9 drücken, um ein RESET auszuführen. Im Falle komplette Fehlfunktion,
1 Start-Schalter: Starten der Uhr.
Stopp-Schalter: Stoppen der Uhr.
2
LCD-Touch-Bildschirm: Konfiguration der gesamten
3
Sportanzeige.
4
Hupe-Schalter: Sofortiges Aktivieren oder Anhalten
4
der Hupe.
5 Korrekturschalter: Korrektur der letzten Aktion.
4 5 6 7 8 9
