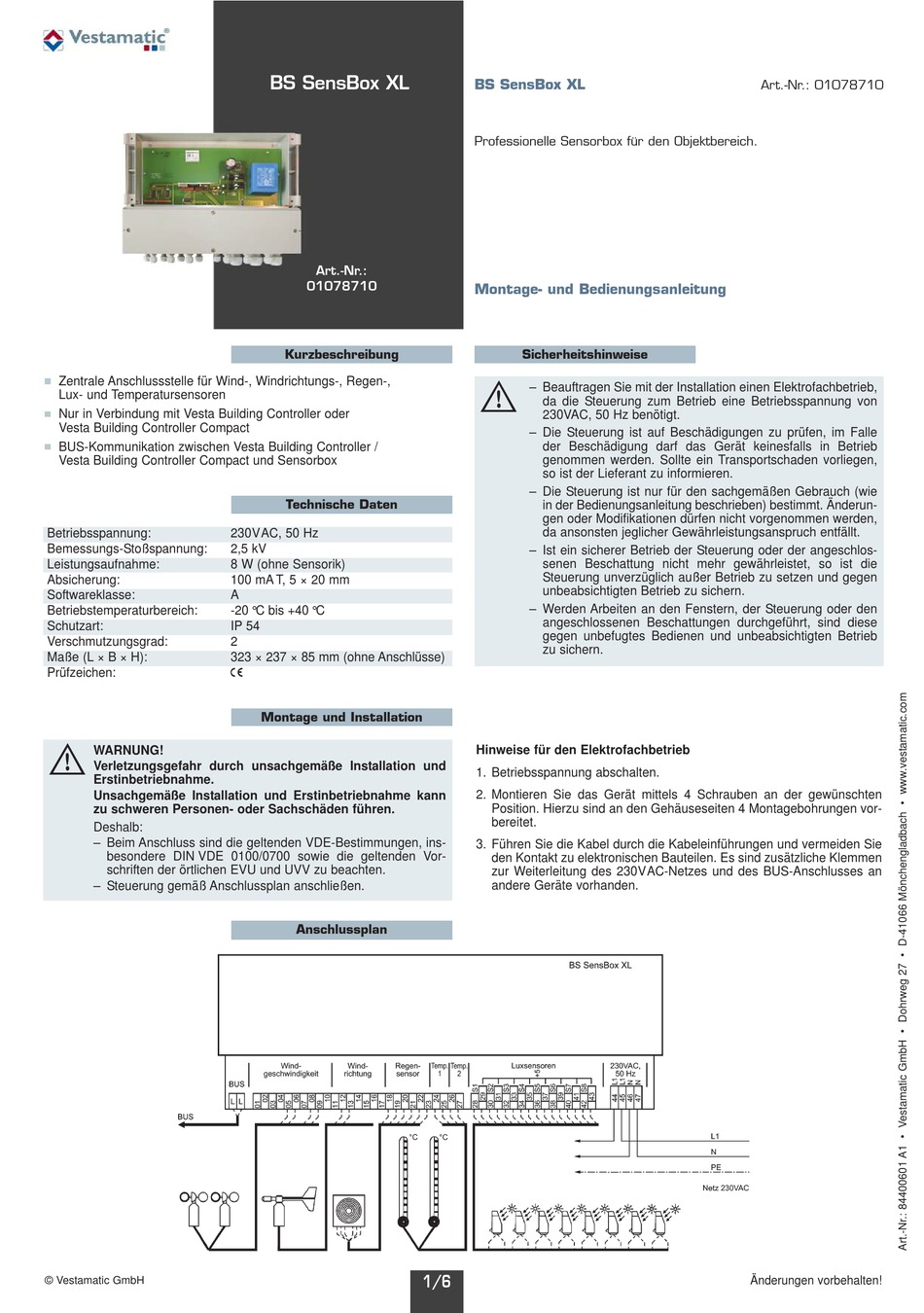

Vestamatic BS SensBox XL Montage- Und Bedienungsanleitung

Zentrale Anschlussstelle für Wind-, Windrichtungs-, Regen-,
Lux- und Temperatursensoren
Nur in Verbindung mit Vesta Building Controller oder
Vesta Building Controller Compact
BUS-Kommunikation zwischen Vesta Building Controller /
Vesta Building Controller Compact und Sensorbox
Betriebsspannung:
Bemessungs-Stoßspannung:
Leistungsaufnahme:
Absicherung:
Softwareklasse:
Betriebstemperaturbereich:
Schutzart:
Verschmutzungsgrad:
Maße (L × B × H):
Prüfzeichen:
WARNUNG!
Ä
Verletzungsgefahr durch unsachgemäße Installation und
Erstinbetriebnahme.
Unsachgemäße Installation und Erstinbetriebnahme kann
zu schweren Personen- oder Sachschäden führen.
Deshalb:
– Beim Anschluss sind die geltenden VDE-Bestimmungen, ins-
besondere DIN VDE 0100/0700 sowie die geltenden Vor-
schriften der örtlichen EVU und UVV zu beachten.
– Steuerung gemäß Anschlussplan anschließen.
© Vestamatic GmbH
BS SensBox XL
Art.-Nr.:
01078710
Kurzbeschreibung
Technische Daten
230VAC, 50 Hz
2,5 kV
8 W (ohne Sensorik)
100 mA T, 5 × 20 mm
A
-20 °C bis +40 °C
IP 54
2
323 × 237 × 85 mm (ohne Anschlüsse)
p
Montage und Installation
Anschlussplan
BS SensBox XL
Professionelle Sensorbox für den Objektbereich.
Montage- und Bedienungsanleitung
Sicherheitshinweise
– Beauftragen Sie mit der Installation einen Elektrofachbetrieb,
Ä
da die Steuerung zum Betrieb eine Betriebsspannung von
230VAC, 50 Hz benötigt.
– Die Steuerung ist auf Beschädigungen zu prüfen, im Falle
der Beschädigung darf das Gerät keinesfalls in Betrieb
genommen werden. Sollte ein Transportschaden vorliegen,
so ist der Lieferant zu informieren.
– Die Steuerung ist nur für den sachgemäßen Gebrauch (wie
in der Bedienungsanleitung beschrieben) bestimmt. Änderun-
gen oder Modifikationen dürfen nicht vorgenommen werden,
da ansonsten jeglicher Gewährleistungsanspruch entfällt.
– Ist ein sicherer Betrieb der Steuerung oder der angeschlos-
senen Beschattung nicht mehr gewährleistet, so ist die
Steuerung unverzüglich außer Betrieb zu setzen und gegen
unbeabsichtigten Betrieb zu sichern.
– Werden Arbeiten an den Fenstern, der Steuerung oder den
angeschlossenen Beschattungen durchgeführt, sind diese
gegen unbefugtes Bedienen und unbeabsichtigten Betrieb
zu sichern.
Hinweise für den Elektrofachbetrieb
1. Betriebsspannung abschalten.
2. Montieren Sie das Gerät mittels 4 Schrauben an der gewünschten
Position. Hierzu sind an den Gehäuseseiten 4 Montagebohrungen vor-
bereitet.
3. Führen Sie die Kabel durch die Kabeleinführungen und vermeiden Sie
den Kontakt zu elektronischen Bauteilen. Es sind zusätzliche Klemmen
zur Weiterleitung des 230VAC-Netzes und des BUS-Anschlusses an
andere Geräte vorhanden.
1/6
Art.-Nr.: 01078710
Änderungen vorbehalten!
