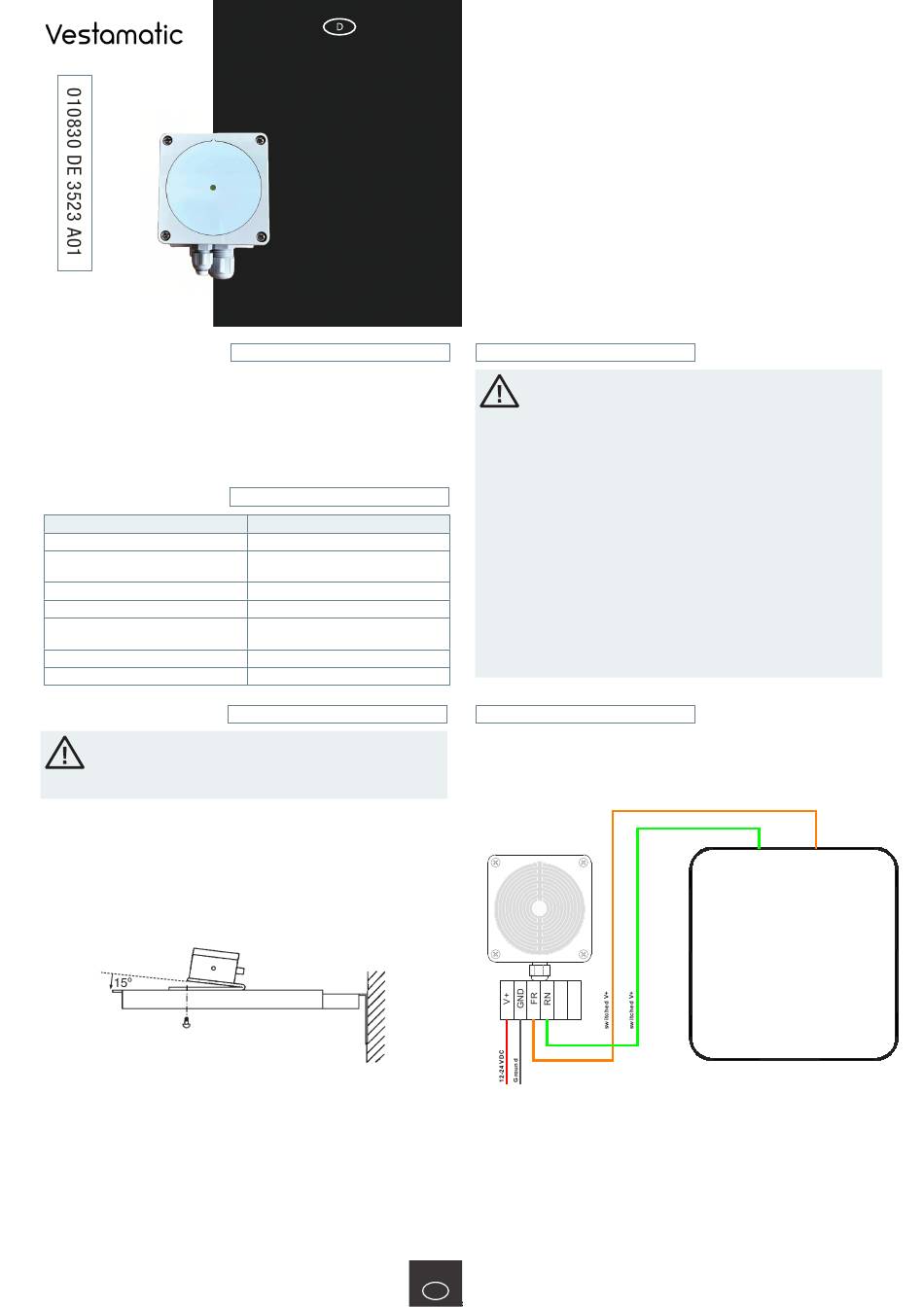

Niederschlagssensor zur Erkennung von Regen und Frost
Zum Schutz von Beschattungen im Außenbereich
Messverfahren: kapazitive Vergleichsmessung
Regenerkennung bei Außentemperatur über +1 °C
Frosterkennung bei Außentemperaturen unter +1 °C
Beheizte Sensoroberfläche zum störungsfreien Winterbetrieb
Artikel
Betriebsspannung:
Stromaufnahme bei 12VDC / 24VDC: mit Heizung: 130 mA / 60 mA
Schutzart:
Empfohlener Leitungsquerschnitt:
Max. Leitungslänge:
(Regensensor zu Steuergerät)
Betriebstemperaturbereich:
Maße (L x B x H):
WARNUNG!
– Beim Anschluss sind die geltenden VDE-Bestimmungen,
insbesondere DIN VDE 0100/0700 sowie die geltenden Vor-
schriften der örtlichen EVU und UVV zu beachten.
Zur Montage empfehlen wir den Montagebügel Aluminium, Artikel-Nr.
01100510. Der Sensor ist so zu montieren, dass die Sensoroberfläche zur
Wetterseite zeigt und sich nicht im Windschatten anderer Objekte wie z.B.
Bäume, Markisen o.ä. befindet. Tropfwasser kann das Zurückschalten
stark verzögern oder zu einem permanenten Ein-/Ausschalten führen. Die
Neigung sollte ca. 15 Grad betragen, um einen schnelleren Ablauf großer
Wasser tropfen zu erzielen. Der Anschluss darf ausschließlich von unten
erfolgen. Der vormontierte Winkel ermöglicht Ihnen die Montage eines
Regensensors auf waagerechten Flächen bzw. eines Montagebügels.
Hinweise für den Elektrofachbetrieb
1. Betriebsspannung der Steuerung abschalten.
2. Regensensor an geeigneter Position montieren.
3. Gehäusedeckel des Regensensors entfernen.
4. Anschlussleitungen durchführen und an Regensensor und Steuerung
gemäß Anschlussplan der Steuerung anschließen.
5. Gehäusedeckel montieren.
6. Betriebsspannung der Steuerung einschalten.
Grüne LED im Frontdeckel leuchtet.
7. Funktion des Sensors überprüfen.
© Vestamatic GmbH
RD +1°C
Kurzbeschreibung
Technische Daten
RD +1°C
12-24 VDC (+10%)
ohne Heizung: 13 mA / 9 mA
IP 65
4 × 0,5 mm²
100 m
-30 °C bis +70 °C
80 × 82 × 58 mm
Montage und Installation
1/4
RD +1°C
Niederschlagssensor zur Erkennung von Regen und Frost.
Montage- und Betriebsanleitung
Sicherheitshinweise
– Beachten Sie, dass der Regensensor nur in Verbindung mit
Vestamatic-Steuergeräten betrieben werden darf.
– Der Regensensor ist auf Beschädigungen zu prüfen, im
Falle einer Beschädigung darf das Gerät keinesfalls in
Betrieb genommen werden. Sollte ein Transportschaden
vorliegen, so ist der Lieferant zu informieren.
– Der Regensensor ist nur für den sachgemäßen Gebrauch
(wie in der Bedienungsanleitung beschrieben) bestimmt.
Änderungen oder Modifikationen dürfen nicht vorgenommen
werden, da ansonsten jeglicher Gewährleistungsanspruch
entfällt.
– Ist ein sicherer Betrieb der Steuerung oder der angeschlos-
senen Beschattung nicht mehr gewährleistet, so ist die
Steuerung unverzüglich außer Betrieb zu setzen und gegen
unbeabsichtigten Betrieb zu sichern.
– Werden Arbeiten an den Fenstern, der Steuerung oder den
angeschlossenen Beschattungen durchgeführt, sind diese
gegen unbefugtes Bedienen und unbeabsichtigten Betrieb
zu sichern.
Anschluss
Der RD +1°C Regensensor kann an folgende Zentralsteuerungen
angeschlossen werden:
WISO Time, WISO Quattro, UNI 12 / UNI 22, Touch Center 2C/4C, VBC
Weitere Anschlusspläne im Anhang am Ende der Anleitung.
RD +1°C
010830
D
RD +1°C
Art.-Nr.: 010830
Rain
Frost
Input
Input
Control Unit
Änderungen vorbehalten!
