KWC ORCINO Handbuch Seite 3

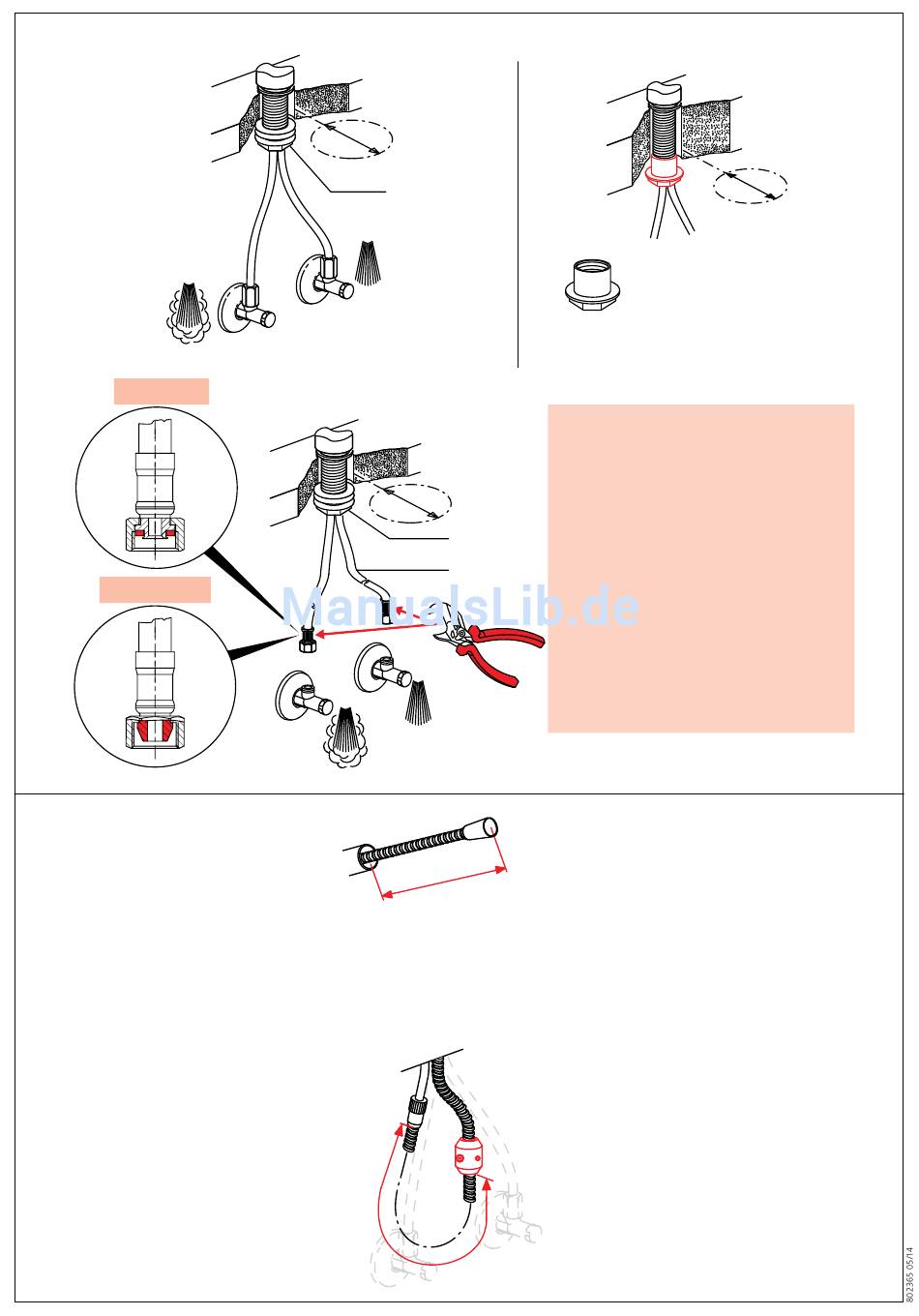

Inbetriebsetzung
Mise en service
Messa in funzione
Puesta en servicio
Initial operation
EU/AUS
USA/CAN
Montage des Schlauchstop's
Montage du stop
Montagio del stop
Montaje del stop
Installation of limit stop
ø35mm /
1 3/8"
S36
ø35mm /
1 3/8"
S36
Radius min.
= 50mm / 2"
c
c =
700mm, 27 9/16"
d =
500mm, 27 11/16"
d
Verlängerungsmutter L= 40mm
Ecrou allongé L= 40mm
Dado prolungato L= 40mm
Tuerca de prolongación L= 40mm
Z.503.315
Extension nut L= 40mm / 1 1/2"
Beim Anschliessen zwingend
gemäss Abbildung
oberhalb der Mutter gegenhalten!
Pour le raccordement, il est impératif
d'appliquer une force contraire au-dessus
de l'écrou (voir illustration)!
Eseguire il collegamento sopra il
dado secondo la figura.
Al conectar, sujetar por encima de la
tuerca siguiendo exactamente el dibujo
Hold above the nut during installation
as shown in the illustration.
3
ø36mm /
1 7/16"
