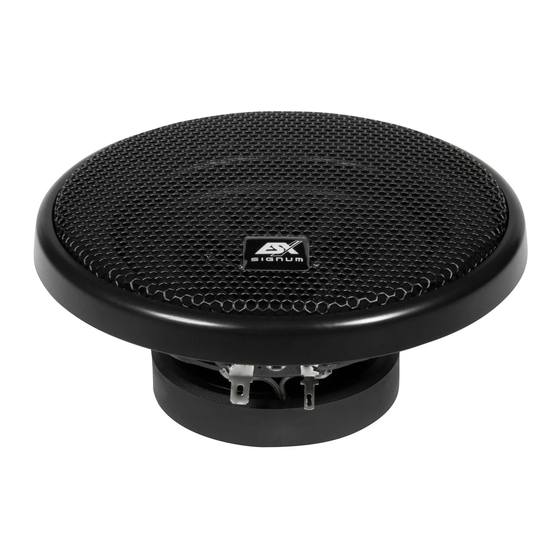

- Seite 1 CAR AUDIO LOUDSPEAKERS SXE42 · SXE52 · SXE62 SXE4.2C · SXE5.2C · SXE6.2C SXE6.2W · SXE6.2T...
-
Seite 2: Garantie
8. Schließen Sie die Lautsprecher niemals an den Masseanschluss oder an die Karosserie des Fahrzeugs GARANTIE Dieses ESX Produkt besitzt eine 2-jährige Herstellergarantie ab Kaufdatum. Um Ihren Garantieschutz aufrecht zu erhalten, bewahren Sie bitte zwecks Nachweis des Kaufdatums Ihren Originalkaufbeleg auf. Jeglicher Schaden an dem Produkt, der auf falsche bzw. unsachgemäße Verwen- dung, Unfall, falschen Anschluss, ungeeignete Installation, Veränderung der Strichcodekennzeichnung,... - Seite 3 DEUTSCH ANSCHLUSS SXE4.2C, SXE5.2C, SXE6.2C, SXE6.2T Tiefmitteltöner Tiefmitteltöner Hochtöner Hochtöner Kabelweiche Kabelweiche für Tiefmitteltöner für Tiefmitteltöner (Nicht bei SXE4.2C) (Nicht bei SXE4.2C) Kabelweiche Kabelweiche für Hochtöner für Hochtöner + L – + R – Lautsprecherausgänge am Verstärker WICHTIG: Bitte achten Sie unbedingt auf die korrekte Polarität (+ oder –) aller Anschlüsse und Verbindungen.
- Seite 4 DEUTSCH HOCHTONABSCHWÄCHUNG SXE4.2C, SXE5.2C, SXE6.2C, SXE6.2T –3dB Optional: Durchtrennen Sie an der Hochtöner-Kabelweiche die Kabelschlaufe für eine Hochtonabschwächung von – 3dB. ANSCHLUSS SXE42, SXE52, SXE62, SXE6.2W Lautsprecher Lautsprecher + L – + R – Lautsprecherausgänge am Verstärker WICHTIG: Bitte achten Sie unbedingt auf die korrekte Polarität (+ oder –) aller Anschlüsse und Verbindungen.
-
Seite 5: Warranty
8. Never connect the speakers to the electrical ground or with the body of the vehicle. WARRANTY This ESX product has a 2-year warranty from date of purchase. To maintain your warranty coverage upright, keep your original purchase receipt to prove the date of pur- chase. - Seite 6 ENGLISH INTERCONNECTION SXE4.2C, SXE5.2C, SXE6.2C, SXE6.2T Midbass Midbass Tweeter Tweeter Crossover Crossover Woofer Woofer (Not at SXE4.2C) (Not at SXE4.2C) Crossover Crossover Tweeter Tweeter + L – + R – Speaker Outputs at the Amplifier IMPORTANT: Please pay attention to the correct polarity (+ or -) for all terminals and connections.
- Seite 7 ENGLISH TWEETER ATTENUATION SXE4.2C, SXE5.2C, SXE6.2C, SXE6.2T –3dB Optional: Cut the cable loop on the tweeter crossover for a tweeter attenuation of – 3dB. INTERCONNECTION SXE42, SXE52, SXE62, SXE6.2W Speaker Speaker + L – + R – Speaker Outputs at the Amplifier IMPORTANT: Please pay attention to the correct polarity (+ or -) for all terminals and connections.
- Seite 8 Audio Design GmbH Am Breilingsweg 3 · D-76709 Kronau/Germany Tel. +49(0)7253 - 9465-0 · Fax +49(0)7253 - 946510 www.esxaudio.de • www.audiodesign.de ©2018 Audio Design GmbH, All Rights Reserved...
