4.3.7 Dimmen

 Einzel-Tastenfunktion
 Zwei-Tastenfunktion
Die Dimmfunktion kann zum Ansteuern von Dimmaktoren verwendet werden.
Das nachfolgende Bild zeigt die verfügbaren Einstellungen bei der Zwei-Tasten Funktion:

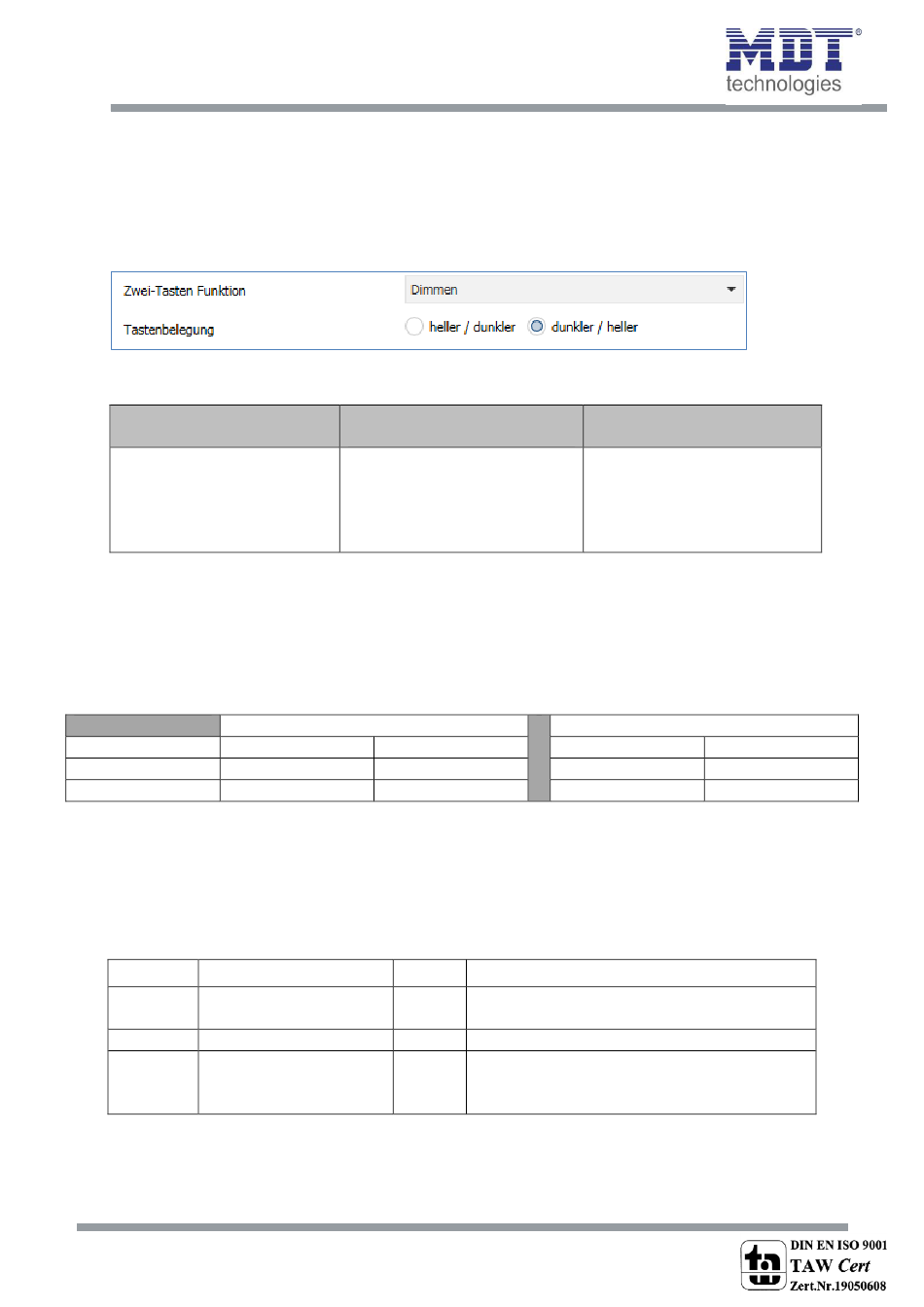

Abbildung 23: Dimmen

Die nachfolgende Tabelle zeigt alle verfügbaren Einstellungen:
ETS-Text
Tastenbelegung

Tabelle 32: Dimmen

Wird eine Taste als Dimmfunktion parametriert, so erscheinen für diese Taste 2
Kommunikationsobjekte, zum einen die Funktion für den kurzen Tastendruck, das Schaltobjekt
„Dimmen Ein/Aus", und zum anderen die Funktion für den langen Tastendruck, das Dimmobjekt
„Dimmen".
Die Zwei-Tastenfunktion-Dimmen kann entweder als Heller/Dunkler oder als Dunkler/Heller
parametriert werden, die Zusammenhänge zeigt folgende Tabelle:
Eingang
Dimmfunktion
Schaltfunktion

Tabelle 33: Zwei-Tastenfunktion - Dimmen

Bei der Ein-Tastenfunktion-Dimmen wird die Richtung (heller/dunkler) in Abhängigkeit des
Kommunikationsobjektes „Wert für Umschaltung" umgekehrt.
Es handelt sich bei der Dimmfunktion um ein Start-Stop Dimmen, d.h. sobald die Dimmfunktion aktiv
wird, wird dem Eingang so lange ein heller oder dunkler Befehl zugewiesen bis dieser losgelassen
wird. Nach dem loslassen wird ein Stop Telegramm gesendet, welches den Dimmvorgang beendet.
Die nachfolgende Tabelle zeigt die verfügbaren Kommunikationsobjekte:
Nummer Name
0 Taste 1 – Dimmen
Ein/Aus
1 Taste 1 – Dimmen
2 Taste 1 – Wert für
Umschaltung

Tabelle 34: Kommunikationsobjekte Dimmen

MDT technologies GmbH, Geschäftsbereich Gebäudeautomation
45
Tel.: +49-2263-880
Technisches Handbuch Glastaster/Taster Light


Funktion Heller/Dunkler
Taste oben Taste unten
Heller Dunkler
EIN AUS
Größe
1 Bit
4 Bit
1 Bit
Fax: +49-2263-4588 E-Mail:knx@mdt.de
• •
Wertebereich
[Defaultwert]
heller/dunkler
dunkler/heller
Taste oben
Dunkler
AUS
Verwendung
Schaltbefehl für die Dimmfunktion
Dimm Befehl
nur bei Einzel-Tastenfunktion
Empfang des Status mit aktueller Information
über den Status des anzusteuernden Aktor
www.mdt.de
•
Kommentar
nur verfügbar bei Zwei-
Tastenfunktion!
Einstellung der Tastenbelegung
(linke/rechte Taste) für die
Richtung (heller/dunkler)
Funktion Dunkler/Heller
Taste unten
Heller
EIN
