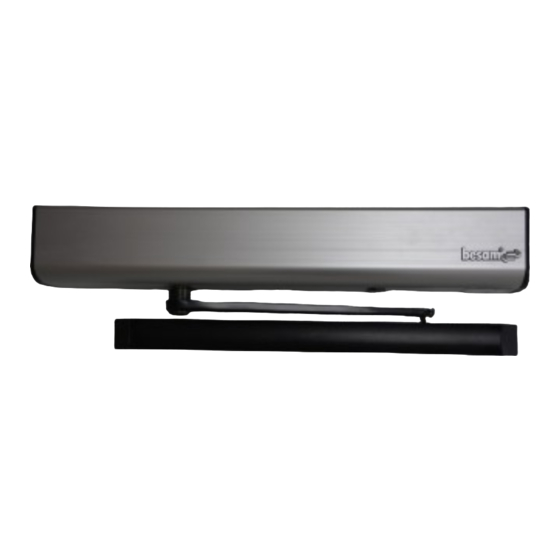

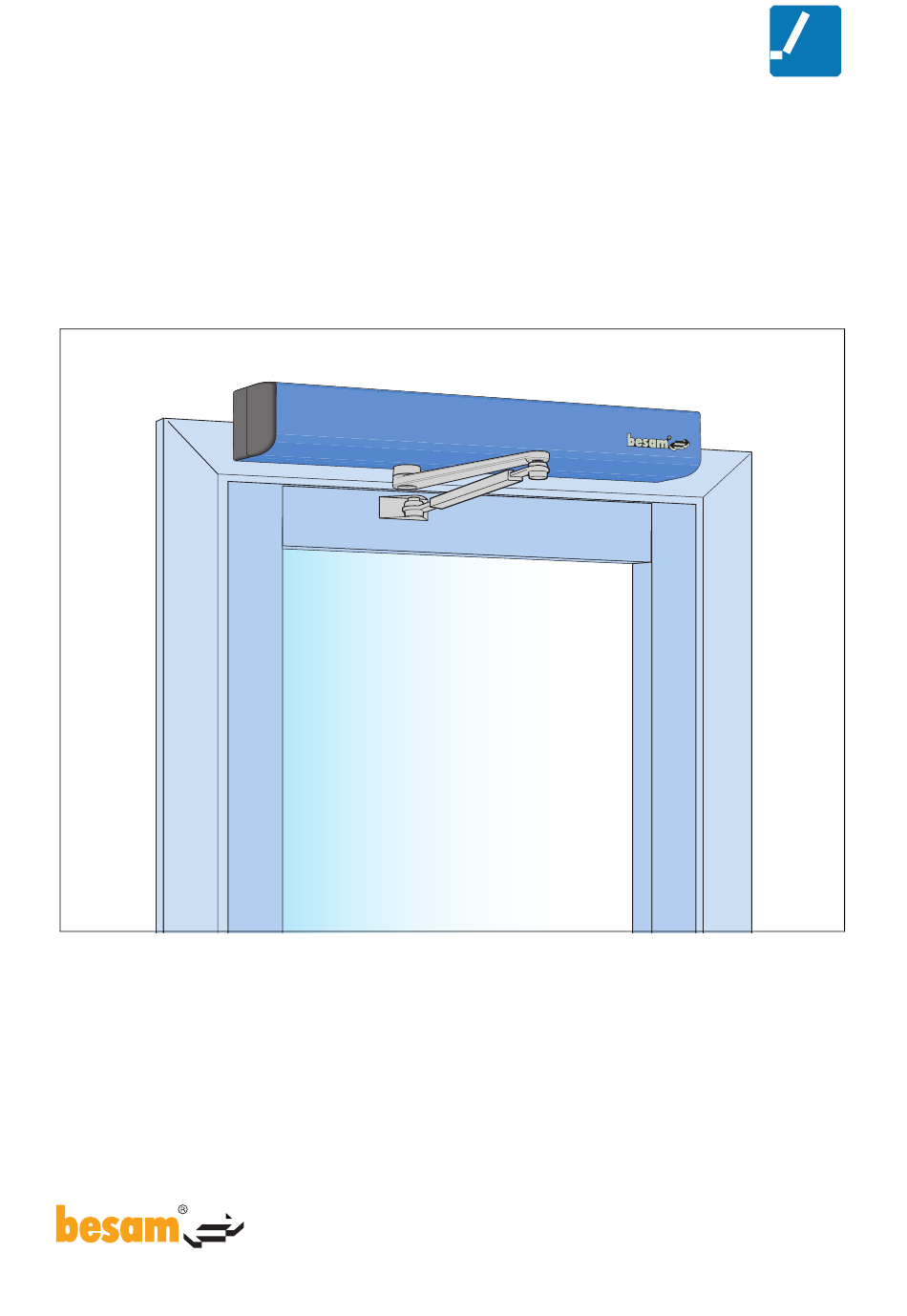

- Seite 1 Besam Drehtürantriebe PowerSwing/OPB-A BENUTZERHANDBUCH FAA077A0DE Ausgabe 2002-11-14...
-
Seite 2: Inhaltsverzeichnis
Austauschen der Sicherungen, PowerSwing......10 Demontage der Abdeckung, OPB-A ....... . . 11 Austauschen der Sicherungen, OPB-A. -
Seite 3: Wichtige Hinweise
Wichtige Hinweise Wichtige Hinweise Wichtiger Hinweis! Um Verletzungen, Materialschäden und Fehlfunktionen des Produktes zu vermeiden, müssen die Anweisungen dieses Handbuches streng befolgt werden. Hinweis! Anweisungen, Konstruktion, Spezifikationen und Illustrationen in diesem Handbuch sind nicht bindend. Änderungen sind ohne vorherige Ankündigung möglich. Umwelt Dieses Gerät kann mit Batterien ausgestattet sein, die umweltschädliche Materialien enthalten. -
Seite 4: Wartung
Wartung Wartung Wenn Ihr Antrieb gewartet werden muss, setzen Sie sich bitte mit Ihrem autorisierten Besam Kundendienst in Verbindung. Raum für Telefonnummer, Stempel, Aufkleber usw. Ausgabe 2002-11-14 FAA077A0DE... -
Seite 5: Verriegelungen
Verriegelungen Verriegelungen Türen Normalerweise werden die Türen und mechanischen Verriegelungen von anderen Herstellern produziert. Entriegeln Entriegeln Sie alle mechanischen Verriegelungen, bevor Sie den Antrieb einschalten. Beachten Sie, dass mehrere Verriegelungen angebracht sein können. A A F 1 8 7 Türanschlag Bei geöffneter Position wird immer ein Türanschlag empfohlen, um Beschädigungen des Türblatts zu vermeiden. -
Seite 6: Antrieb
Die Programmschalter PSK-2, PSW-2 und PS-4C werden für alle Antriebe verwendet und können sowohl bündig aus auch auf der Oberfläche montiert werden. PS-3, der für OPB-A und PS-3A, der für PowerSwing verwendet wird, können nur bündig in der Endplatte montiert werden. -
Seite 7: Programmschalter Ps-3
Antrieb Programmschalter PS-3 „AUS“ Die Tür ist geschlossen. Die inneren und äußeren PS-3 Impulsgeber sind abgekoppelt. Das elektrische Schließblech, falls montiert, ist verriegelt. Die Tür kann nur mit dem Schlüsselimpuls geöffnet werden. „Auto“ Normale Position Die Tür kann mit inneren und äußeren Impulsgebern und mit einem Schlüsselimpuls geöffnet werden. -
Seite 8: Sicherheit
Sicherheit Sicherheit In den Antrieb integrierte Sicherheitsfunktionen Öffnen Eine Tür, die während des Öffnens behindert wird, hält – je nach Antriebstyp – entweder unmittelbar an und geht nach 5 Minuten in die geschlossene Position zurück, oder versucht, sich dennoch zu öffnen, bis die Offenhaltezeit überschritten ist, um sich dann wieder zu schließen. Schließen Eine Tür, die am Schließen gehindert wird, bleibt stehen. -
Seite 9: Sicherheitsfunktionen Mit Sensoren
Sicherheit Sicherheitsfunktionen mit Sensoren Die aktiven Infrarot-Anwesenheitssensoren und Impulsgeber von Besam verbessern die Sicherheit des Verkehrs im Bereich um und durch die automatische Drehtür. Die Sensoren stellen sicher, dass die Tür sich automatisch öffnet und verhindern gleichzeitig unerwünschte Bewegungen der Tür. Der Sensor verhindert, dass sich die Tür öffnet, wenn ein Hindernis in Zone A entdeckt wird oder dass sie sich schließt, wenn ein Hindernis in Zone B entdeckt wird. -
Seite 10: Fehlersuche
Fehlersuche Fehlersuche Fehlfunktion Maßnahmen Die Tür öffnet sich nicht Ändern Sie die Einstellungen des Programmschalters. –Der Motor startet nicht (Siehe Seite 5) Stellen Sie sicher, dass sich keine Objekte in der Erfassungszone A befinden, wenn ein Sensor montiert wird. (Siehe Seite 8) Prüfen Sie, ob der Antrieb eingeschaltet ist. -
Seite 11: Austauschen Der Sicherungen
Austauschen der Sicherungen Austauschen der Sicherungen Demontage der Abdeckung, PowerSwing 1 Schalten Sie die Netzspannung ab. 2 Entfernen Sie die Befestigungsschraube (1) an der Unterseite der Abdeckung. 3 Die Abdeckung wird über die Flansche in den Endplatten (3) geschoben. Greifen Sie um die Abdeckung und ziehen Sie diese nach außen. -
Seite 12: Demontage Der Abdeckung, Opb-A
Austauschen der Sicherungen Demontage der Abdeckung, OPB-A 1 Schalten Sie die Netzspannung ab. 2 Die beiden Befestigungsschrauben (1) an der Unterseite der Abdeckung entfernen. 3 Die Abdeckung wird über die Flansche in den Endplatten (3) geschoben. Greifen Sie um die Abdeckung und ziehen Sie diese nach außen. -
Seite 13: Zubehör
Zubehör Zubehör Die Besam Drehtürantriebe können mit einer Vielzahl von Standardausrüstung oder Optionen ausgestattet werden, von denen einige nachfolgend aufgeführt sind. Wenn Sie Ihren Antrieb aktualisieren oder erweitern möchten, wenden Sie sich an Ihre Besam-Vertretung. Programmschalter (Siehe Seite 5) Radar Impulsgeber Werden über der Türöffnung an einer oder zwei Seiten der... - Seite 14 Belgium: Besam Belgium N.V., Centrum-Zuid 3042, BE-3530 Houthalen. Tel: +32 11 609 500. Fax: +32 11 604 680. E-mail: info@besam.be. China: Besam Automatic Door Systems, Trading (Shanghai) Co. Ltd, China Merchants Plaza 6th Floor, Suite (South) 606, No. 333 North Cheng Du Rd. CN-Shanghai PRC 200041. Tel: +86 21 5298 0800. Fax: +86 21 5298 0700.
