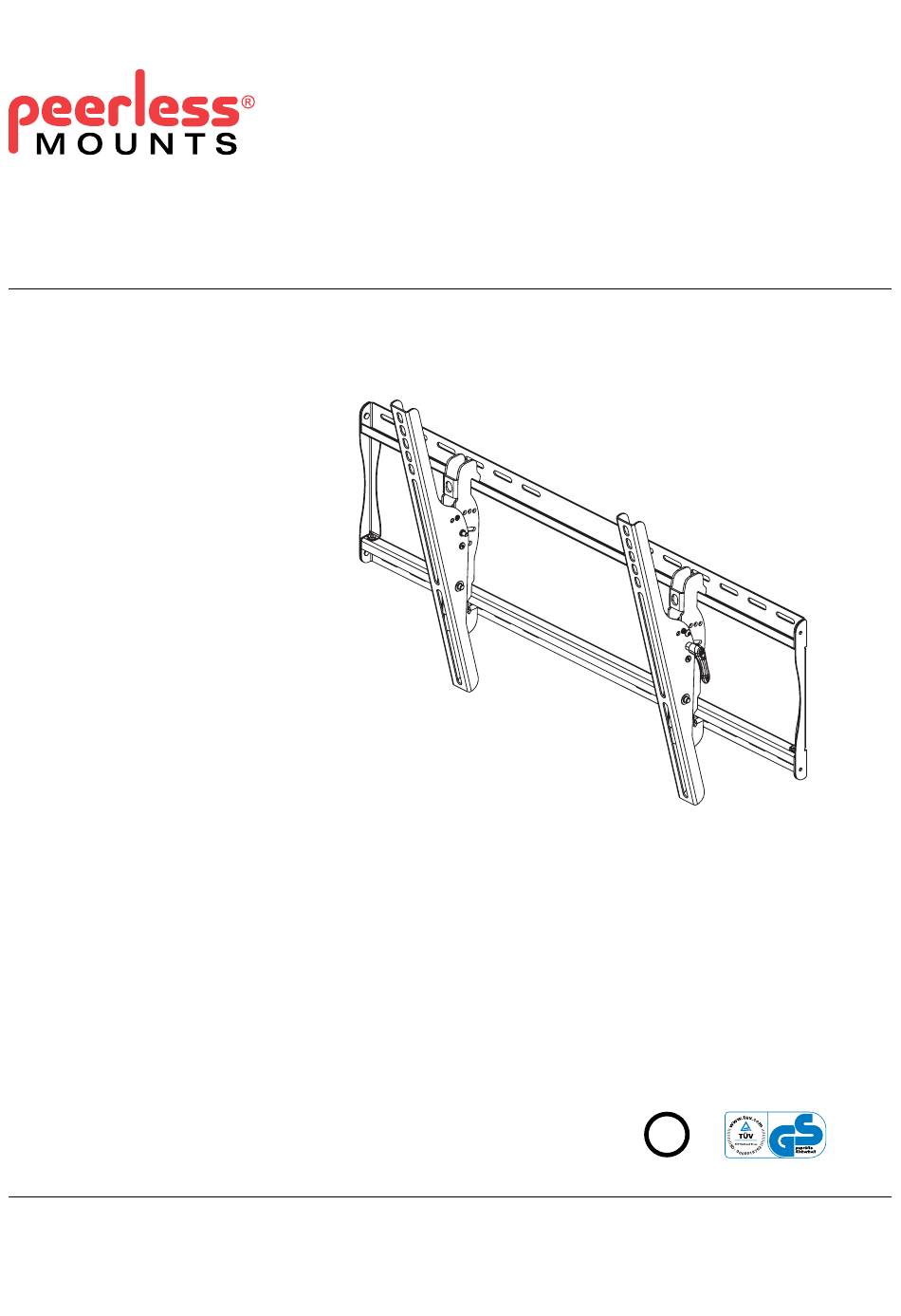

Installation and Assembly:
Smartmount
(94 - 152 cm) LCD and Plasma Flat Panel Screens
Models: D-FPT2-320, D-FPT-320S,DFPT-420, DFPT-420S, ST660, ST660-S, ST660P,
ST660P-S, RTFPT2-320, RTFPT2-320I, RTFPT2-320S, RTFPT2-320SI,
SWS420/BK, SWS420/SI
Features:
• Screen held only 2.6" (66 mm) from wall for a discreet installation
• Open wall plate design allows for additional wall access, increasing
electrical access and cable management options
• Universal screen mounting brackets hook onto the wall plate for quick, easy,
and safe installation
• Adjustable up to 15° of forward tilt and up to -5° backward tilt
• One-touch tilt for effortless adjustment
• Pre-tensioned universal tilt bracket allows for tilt angle adjustment in one
easy motion.
• Easy grip handle locks the screens position into place
• Optional IncreLok feature offers fixed tilts at -5°, 0°, 5°, 10° and 15°
increments
• Includes Sorted-For-You™ fastener pack for installation to wood studs,
concrete and cinder block
• Optional horizontal adjustment of up to 8" (203 mm) (depending on screen
model) for perfect screen placement
• Available in Black and Silver
®
Universal Tilt Wall Mount for 37" - 60"
1 of 18
U L
C
US
©
Max Load Capacity: 200 lb (91kg)
ISSUED: 03-25-09 SHEET #: 202-9332-1
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für PEERLESS Mounts D-FPT2-320
Inhaltszusammenfassung für PEERLESS Mounts D-FPT2-320
- Seite 10 Anbringung und Zusammenbau: Smartmount®-Universal-Wandkipphalter für LCD- und Plasma-Flachbildschirme von 37 bis 60 Zoll (94 - 152 cm) Modelle:D-FPT2-320, D-FPT-320S,DFPT-420, DFPT-420S, ST660, ST660-S, ST660P, ST660P-S, RTFPT2-320, RTFPT2-320I, RTFPT2-320S, RTFPT2-320SI, SWS420/BK, SWS420/SI Merkmale: • Angebrachter Bildschirm steht nur 66 mm (2,6 Zoll) von der Wand ab und fügt sich so unauffällig in den Raum •...
-
Seite 11: Für Den Zusammenbau Erforderliche Werkzeuge
HINWEIS: Lesen Sie die gesamte Anleitung, bevor Sie mit der Anbringung und dem Zusammenbau beginnen. ACHTUNG • Beginnen Sie mit der Anbringung Ihres Peerless-Produkts erst, nachdem Sie die in dieser Montageanleitung enthaltenen Anleitungen und Achtungshinweise gelesen und sich gründlich mit ihnen vertraut gemacht haben. Falls Sie Fragen hinsichtlich irgendeiner der Anleitungen oder Achtungshinweise haben, wenden Sie sich in den USA bitte an den Peerless-Kundendienst unter der Rufnummer 1-800-865-2112. -
Seite 12: Teileliste
Bevor Sie beginnen, stellen Sie sicher, dass alle Teile gezeigt werden, die mit Ihrem Produkt. Teileliste SWS420/BK SWS420/SI RTFPT2-320I RTFPT2-320SI RTFPT2-320 RTFPT2-320S DFPT-420 DFPT-420S D-FPT2-320 D-FPT2-320S ST660 ST660-S ST660P ST660P-S Teilenr # Teilenr # Teilenr # Teilenr # Beschreibung Anz. -
Seite 13: Befestigungsteile Für Sicherheitsadapterhalterung
Befestigungsteile für Sicherheitsadapterhalterung M4 x 12 mm (6) M5 x 12 mm (4) M6 x 12 mm (4) (510-1079) M8 x 15 mm (6) (520-1064) (520-1050) (520-1068) M4 x 25 mm (4) M5 x 25 mm (4) M6 x 25 mm (4) (510-1082) (520-1122) (520-1211) -
Seite 14: Anbringung An Wand Mit Zwei Holzständerreihen
Anbringung an Wand mit zwei Holzständerreihen ACHTUNG • Bei der Anbringung muss darauf geachtet werden, dass die Wand die kombinierte Last von Bildschirm und allen Befestigungsteilen und -komponenten tragen kann. • Ziehen Sie die Schrauben fest genug an, dass die Wandplatte sicher befestigt ist, doch ohne sie zu überdrehen. Durch Überdrehen können die Schrauben beschädigt werden, wodurch ihr Haltevermögen stark reduziert wird. -
Seite 15: Anbringung An Massivbeton Oder Porenbetonstein
Anbringung an Massivbeton oder Porenbetonstein ACHTUNG • Bei der Anbringung von Peerless-Wandhaltern an Porenbetonstein muss sichergestellt werden, dass die tatsächliche Stärke des Betons, in den das Loch für die Betondübel gebohrt wird, mindestens 35 mm (1 3/8 Zoll) beträgt. Bohren Sie nicht in Mörtelfugen! Achten Sie darauf, dass die Anbringung an einem massiven Teil des Blocks erfolgt, im Allgemeinen mindestens 25 mm (1 Zoll) von der Blockseite entfernt. -
Seite 16: Anbringung Vertikalen Halterungen
Anbringung Vertikalen Halterungen ACHTUNG • Ziehen Sie die Schrauben so an, dass die Adapterhalterungen sicher befestigt sind. Ziehen Sie die Schrauben nicht zu fest an. Durch die beim Überdrehen entstehende Spannung können die Schrauben beschädigt werden, was ihr Haltevermögen stark reduziert und möglicherweise dazu führen kann, dass die Schraubenköpfe sich lösen. - Seite 17 Bildschirme mit flacher Rückseite Eine vollständige Bildschirm-Kompatibilitätstabelle für diesen Halter ist unter www.peerlessmounts.com/6 zu finden. Beginnen Sie mit der längeren Schraube und schrauben Sie diese in der unten abgebildeten Reihenfolge von Hand durch die Mehrlochscheibe, die Adapterhalterung (BB oder CC) und den Abstandhalter in den Bildschirm. Die Schraube muss sich um mindestens drei volle Umdrehungen in die Montagebohrung drehen lassen und gut festsitzen.
-
Seite 18: Detailansicht
Anbringung und Abnahme des Flachbildschirms ACHTUNG • Ziehen Sie immer eine zusätzliche Person heran oder verwenden Sie mechanische Hebegeräte, um den Flachbildschirm sicher zu heben und zu & positionieren. • Ziehen Sie die Schrauben so an, dass die Adapterhalterungen sicher befestigt sind.
