Zeiten Zentralverriegelungen
Das Produkt sieht 3 mögliche Steuerzeiten der Zentralverriegelung vor (kurz 0,5 Sek., mittel 1,5 Sek.,
lang 4,5 Sek.).
Werksseitig ist die kurze Zeit 0,5 Sek. ausgewählt; sollte man sie ändern wollen, kann man das unter
Verwendung des tragbaren Programmiergeräts PDC/CAR ALARM PROGRAMMER machen.

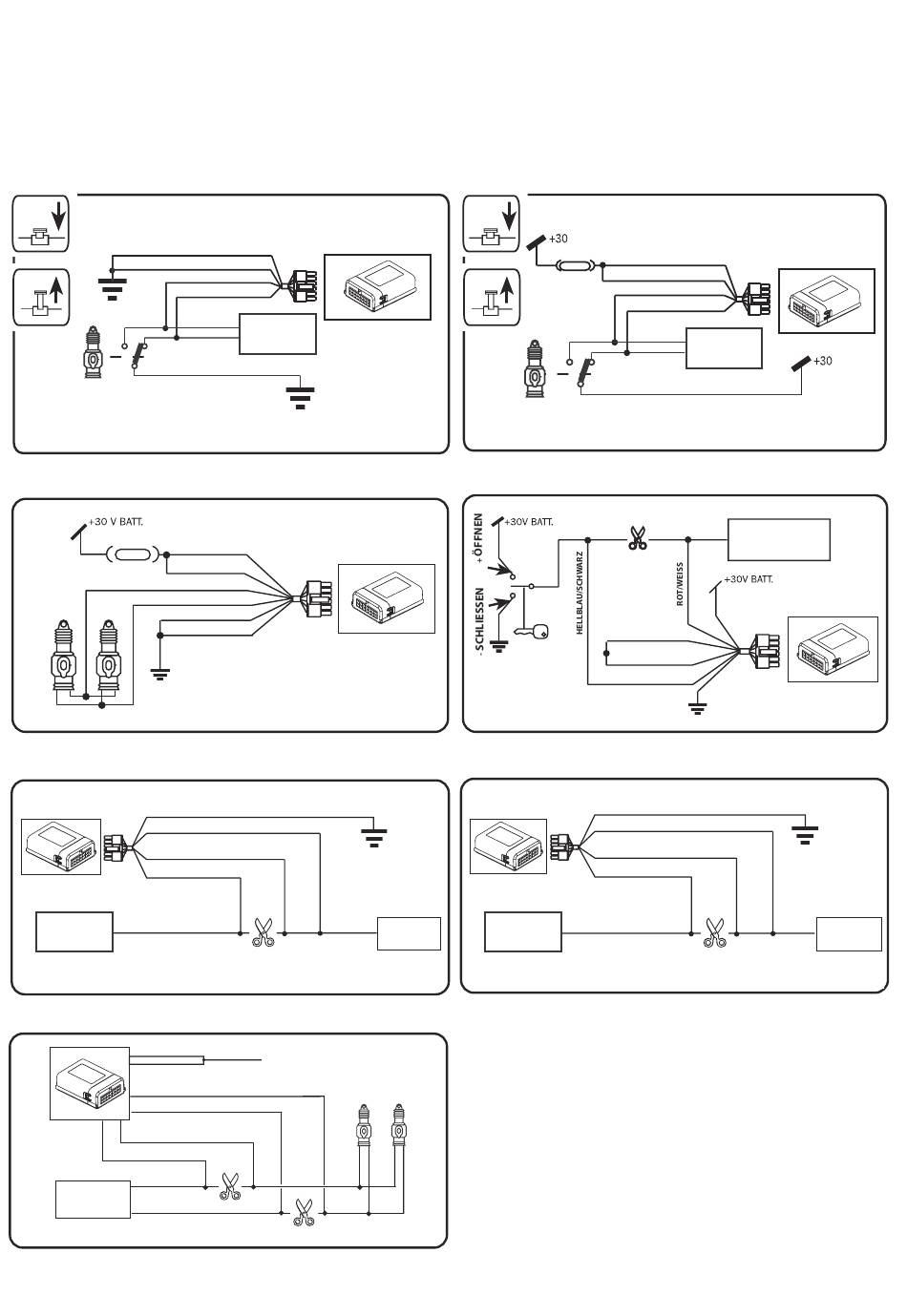

SCHALTPLAN FÜR VERRIEGELUNGEN MIT NEGATIVER POLARITÄT
HELLBLAU/WEISS
ROT/WEISS
SCHLIESSEN
ORIGINALANTRIEB
WAGENTÜR FAHRERSEITE
MIT INTEGRIERTEM ABLEITER
STEUERUNGEN ZUSÄTZLICHE ANTRIEBE
HELLBLAU/GELB
SICHERUNG*
HELLBLAU/WEISS
ROT/SCHWARZ
HELLBLAU/SCHWARZ
ANTRIEBE
STEUERUNG MIT UNTERBRECHUNG FÜR VERRIEGELUNG
HELLBLAU/SCHWARZ
HELLBLAU/WEISS
STEUERGEHÄUSE
ORIGINALTÜRVER-
RIEGELUNG
STEUERUNG MIT UNTERBRECHUNG FÜR VERRIEGELUNG
ROT/GELB
HELLBLAU/GELB
HELLBLAU/WEISS
HELLBLAU/SCHWARZ
SCHLIESSEN
STEUERGEHÄUSE
ORIGINALTÜRVER-
RIEGELUNG
ÖFFNEN
Hauptfunktionen
ROT/GELB
HELLBLAU/GELB
ÖFFNEN
STEUERGEHÄUSE
ORIGINALTÜRVER-
RIEGELUNG
ROT/GELB
ROT/WEISS
SICHERUNG*
MIT 2 ANTRIEBEN: 4A
MIT 4 ANTRIEBEN: 8A
ROT/WEISS
ROT/GELB
ORIGINALDRAHT
DURCHSCHNEIDEN
+ 12 VOLTS
ROT/WEISS
ROT/SCHWARZ
DURCHSCHNEIDEN
Abb. 7/A
Fig. 7/A
DURCHSCHNEIDEN
SCHALTPLAN FÜR VERRIEGELUNGEN MIT POSITIVER POLARITÄT
WAGENTÜR FAHRERSEITE
Abb. 2
MIT INTEGRIERTEM ABLEITER
STEUERUNGEN FÜR PNEUMATISCHE VERRIEGELUNGEN
Abb. 4
STEUERUNG MIT UNTERBRECHUNG FÜR ÖFFNEN
MASSE
STEUERGEHÄUSE
TÜR
ORIGINALTÜRVER-
FAHRERSEITE
RIEGELUNG
Abb. 6
HELLBLAU/WEISS
ROT/WEISS
SICHERUNG
ROT/GELB
HELLBLAU/GELB
ÖFFNEN
STEUERGEHÄUSE
ORIGINALTÜRVER-
RIEGELUNG
SCHLIESSEN
ORIGINALANTRIEB
ORIGINALDRAHT
DURCHSCHNEIDEN
ROT/GELB
HELLBLAU/WEISS
ROT/SCHWARZ
HELLBLAU/WEISS
HELLBLAU/GELB
ROT/SCHWARZ
ROT/WEISS
DURCHSCHNEIDEN
Abb. 3
KOMPRESSOR DER
ORIGINALVER-
RIEGELUNGEN
Abb. 5
HELLBLAU/GELB
MASSE
TÜR
FAHRERSEITE
ORIGINALDRAHT
Abb. 7
