Meta System M327 Montageanweisungen

M327
DIE FAHRZEUGBATTERIE
ABKLEMMEN
Allgemeine Bemerkungen zur Installation des
Moduls M327:
- Sich für den Anschluss der Zentralverriegelungen auf
das für den Fahrzeugtyp persönlich gestaltete
technische Datenblatt beziehen und das
Programmiergerät für Set-Up-Änderungen des Moduls
M327 verwenden und auch um voll und ganz seine
Funktionen zu nutzen.
- Das Koppeln des Moduls M327 mit EasyCan erfolgt
automatisch bei der ersten Aktivierung des +15-
Schaltfelds und aus Sicherheitsgründen ist es nicht
möglich,das gekoppelte Modul durch ein neues zu
ersetzen, ohne vorher den Alarm mit dem PDC/ALARM
Programmer auf das Koppeln mit einem neuen M327
vorzubereiten.
Abb. 1
Allgemeine Eigenschaften
Versorgung 12Vcc
Verbrauch Türverriegelungszentrale
Betriebstemperatur
Fernbedienungen Rolling Code
Leistung Steuerungen und Betriebe
Ausgang Steuerung universelle Zentralverriegelung max 10A
Ausgang negative Steuerung der esternen Relaissteuerung zur Entsperrung des Koff erraums
Allgemeine Beschreibung
Das Modul M327 gekoppelt mit einem Alarm der Familie EasyCan gestattet die Steuerung der
Zentralverriegelungen und die Entsperrung des Koff erraums mit einer zur ursprünglichen des Fahrzeugs
zusätzlichen Fernbedienung. Das Modul M327 verfügt über 6 Relaisausgänge, die einen universellen
Anschluss der Motoren der Türen mit verschiedenen Polarisierungen (Abb. 2, 3, 4, 5, 6, 7, 7/A) gestatten.

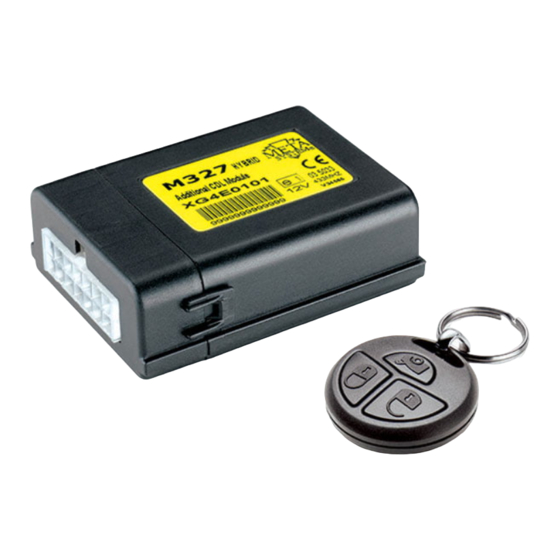

Mitgeliefert wird eine Fernbedienung M2503 mit 3 für die Steuerung der Zentralverriegelungen
verwendbaren Tasten, der Entsperrung des Koff erraums und der Hemmung des volumetrischen Schutzes
des Alarms Easycan.
Fernbedienungen
Mitgeliefert wird eine Fernbedienung mit 3 Tasten M2503; das Drücken der Taste "A" steuert die Sperrung
der Türen und das Drücken der Taste "B" die Entsperrung.
Das Drücken der Taste "C" steuert die elektrische Entsperrung des Koff erraums.
Zusätzlich zur mitgelieferten Fernbedienung können weitere (max 7) hinzugefügt werden; für die
Kopplung der zusätzlichen Fernbedienungen reicht es aus, sie mit dem Code zu programmieren, der mit
den mitgelieferten gekoppelt ist und sie erfordern kein Kopplungsverfahren mit der Zentrale, die schon
für ihre Erkennung vorbereitet ist.
MONTAGEANWEISUNGEN
ANSCHLÜSSE
ANTENNE
Technische Eigenschaften
(10V – 15V)
< 2mA
-25°C + 85°C
(max 7) (Kombinationen 72 Millionen Milliarden)

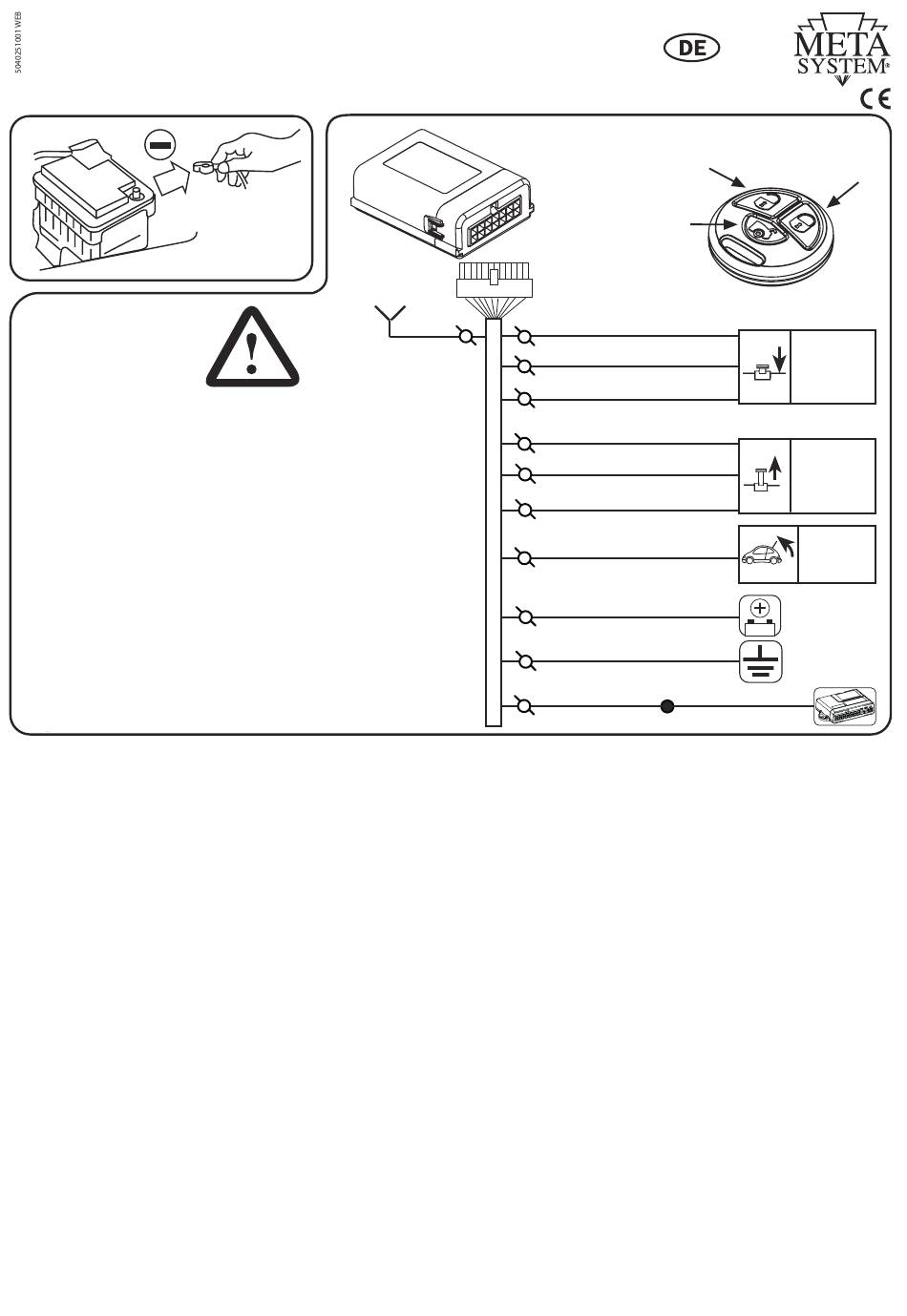

ALLGEMEINES SCHEMA
TASTE B
TASTE C
HELLBLAU/WEISS (C)
HELLBLAU/GELB (NA)
HELLBLAU/SCHWARZ (NC)
ROT/WEISS (C)
ROT/GELB (NA)
ROT/SCHWARZ (NC)
SCHWARZ N°56
ROT
SCHWARZ
GRÜN/SCHWARZ
TASTE A
STEUERUNG
SCHLIESSEN
STEUERUNG
ÖFFNEN
ENTSPERRUNG
KOFFERRAUM
GRÜN/SCHWARZ
