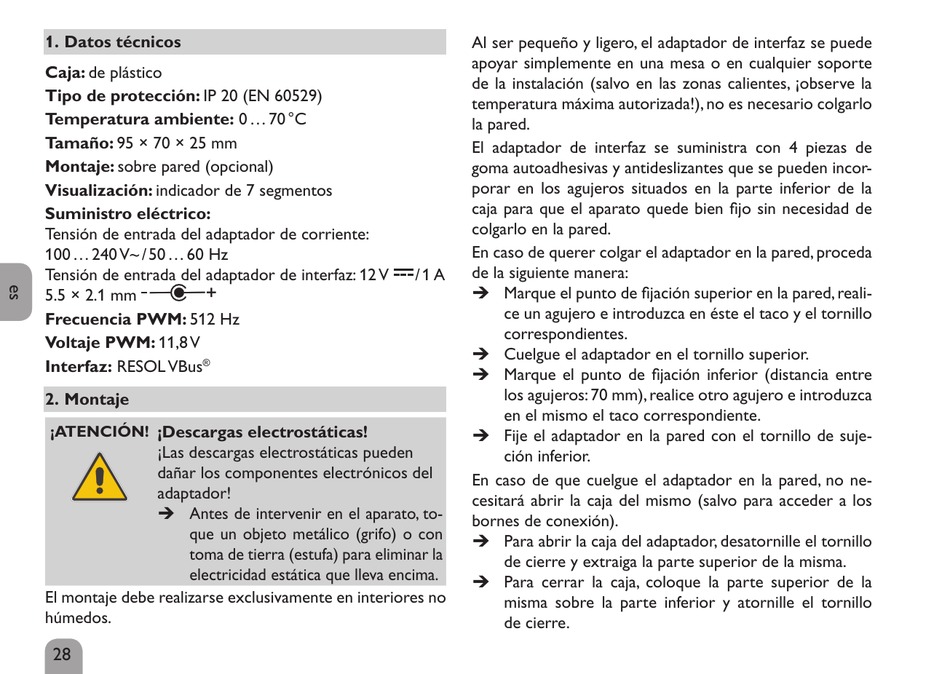

1. Datos técnicos
Caja: de plástico
Tipo de protección: IP 20 (EN 60529)
Temperatura ambiente: 0 ... 70 °C
Tamaño: 95 × 70 × 25 mm
Montaje: sobre pared (opcional)
Visualización: indicador de 7 segmentos
Suministro eléctrico:
Tensión de entrada del adaptador de corriente:
100 ... 240 V~ / 50 ... 60 Hz
Tensión de entrada del adaptador de interfaz: 12 V
5.5 × 2.1 mm
Frecuencia PWM: 512 Hz
Voltaje PWM: 11,8 V
Interfaz: RESOL VBus
®

2. Montaje

¡ATENCIÓN! ¡Descargas electrostáticas!
¡Las descargas electrostáticas pueden
dañar los componentes electrónicos del
adaptador!
Î Antes de intervenir en el aparato, to-
que un objeto metálico (grifo) o con
toma de tierra (estufa) para eliminar la
electricidad estática que lleva encima.
El montaje debe realizarse exclusivamente en interiores no
húmedos.
28
Al ser pequeño y ligero, el adaptador de interfaz se puede
apoyar simplemente en una mesa o en cualquier soporte
de la instalación (salvo en las zonas calientes, ¡observe la
temperatura máxima autorizada!), no es necesario colgarlo
la pared.
El adaptador de interfaz se suministra con 4 piezas de
goma autoadhesivas y antideslizantes que se pueden incor-
porar en los agujeros situados en la parte inferior de la
caja para que el aparato quede bien fijo sin necesidad de
colgarlo en la pared.
En caso de querer colgar el adaptador en la pared, proceda
de la siguiente manera:
/ 1 A
Î Marque el punto de fijación superior en la pared, reali-
ce un agujero e introduzca en éste el taco y el tornillo
correspondientes.
Î Cuelgue el adaptador en el tornillo superior.
Î Marque el punto de fijación inferior (distancia entre
los agujeros: 70 mm), realice otro agujero e introduzca
en el mismo el taco correspondiente.
Î Fije el adaptador en la pared con el tornillo de suje-
ción inferior.
En caso de que cuelgue el adaptador en la pared, no ne-
cesitará abrir la caja del mismo (salvo para acceder a los
bornes de conexión).
Î Para abrir la caja del adaptador, desatornille el tornillo
de cierre y extraiga la parte superior de la misma.
Î Para cerrar la caja, coloque la parte superior de la
misma sobre la parte inferior y atornille el tornillo
de cierre.
