Stobag RIVERA P5000 Montageanleitung

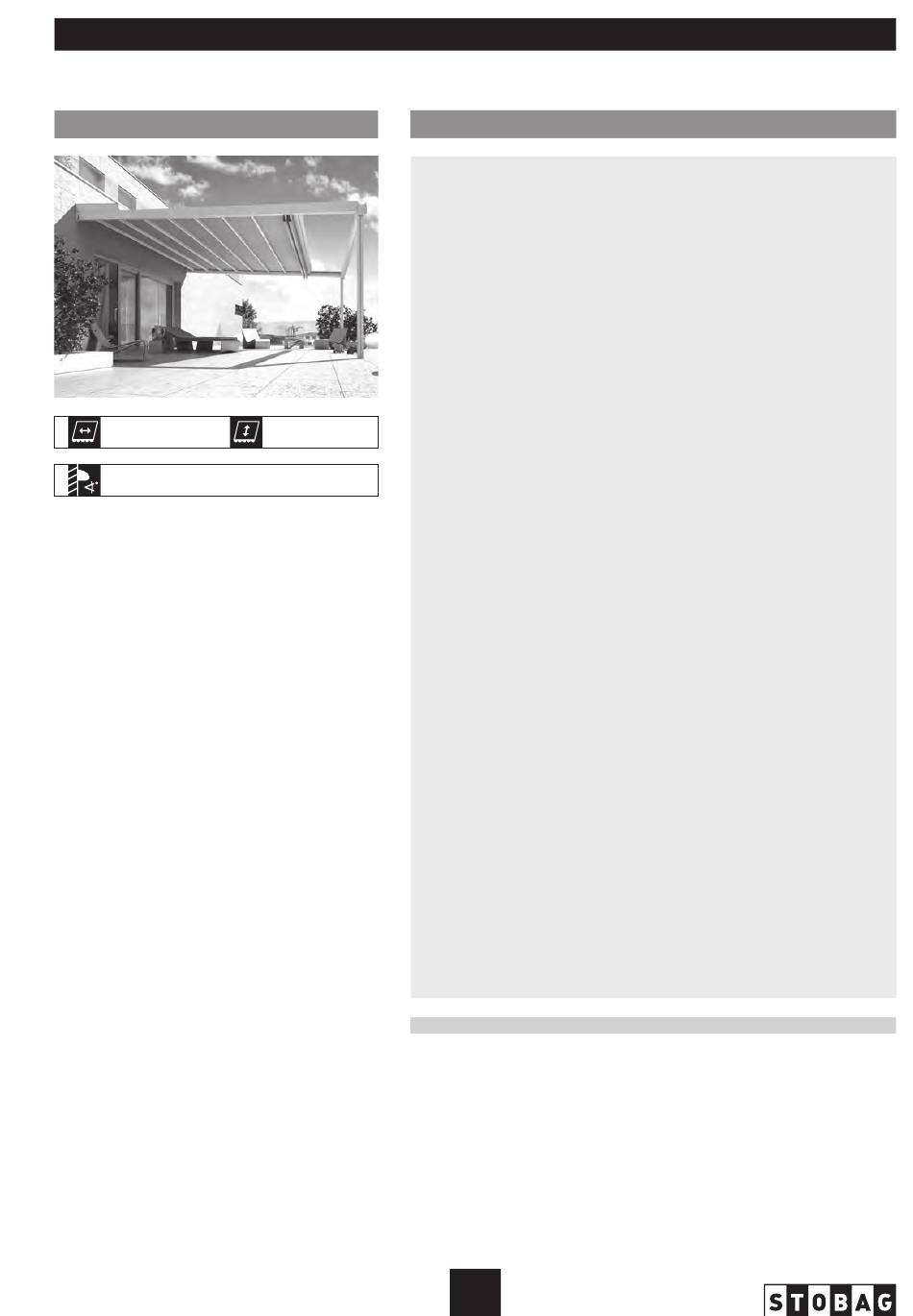

RIVERA P5000
Faltmarkise
P5000
min. 200 cm
max. 500 cm
8° – 25° Wandmontage
8° – 25° Deckenmontage
Technische Änderungen jederzeit vorbehalten © STOBAG
www.stobag.com
Beschreibung Beschreibung
Terrassendachsystem bestehend aus einer Aluminium-Strangpress-Konstruktion
und einer integrierten Tuchbeschattung. Die Konstruktion ist für Wand- und
Deckenmontage bestimmt und besteht aus zwei seitlichen Trägern (Dimension
80 x 150 mm). Das Joch in der Front setzt sich aus zwei Stützenprofilen
(120 x 80 mm) und einem Querprofil (117 x 150 mm) zusammen. Das Querprofil
dient gleichzeitig als Wasserkanal und führt das Wasser standartmässig über
seitliche Speier weg. Damit ein optimales Ablaufen des Wasser nach vorne über
das PVC-Tuch garantiert werden kann, muss eine Neigung von 8° bis max. 25°
eingehalten werden.
Die Beschattung besteht aus einem Tuch das gefaltet im eingefahrenen Zustand,
bzw. gespannt im ausgefahrenen Zustand ist. Verbunden ist das Tuch mit einer
je nach Ausladung variablen Anzahl an Keder Profilen (36 x 70 mm). Um das
Eindringen von Wasser zu vermeiden ist an beiden Seiten des Tuchs ein Keder
und an den seitlichen Führungen eine Bürstendichtung angebracht.
Windwiderstand: Die Anlage erfüllt die Windwiderstandsklasse 4 in
ausgefahrenem Zustand (gespanntes Tuch) bzw. bis 150 km/h in eingefahrenem
Zustand. (nach DIN 13561)
Tuch: Polyestergewebe (630 g/m²) mit Polyvinylchlorid Beschichtung und
min. 200 cm
hochwertiger Oberflächenprägung für den permanenten Ausseneinsatz.
max. 700 cm
Materialdicke 0.5 mm. Abwaschbar und wasserdicht bis zu einer Wassersäule
von 3000 mm. Brennverhalten Schwerentflammbar Klasse B1 nach DIN 4102-1.
Antrieb: Erfolgt über einen Elektroantrieb mit elektronischer Endabschaltung auf
Zug. Einspeisung 230 V / 50 Hz. IP Schutzklasse 44. Die Kraftübertragung geht
beidseitig über Zahnräder auf einen Zahnriemen mit Kevlarverstärkung die das
Ausfallprofil antreibt
Optionen
Entwässerung: Wahlweise kann das Wasser via seitliche Speier oder durch die
Stütze abgeleitet werden.
Schutzdach: Auf zwei Rechteckprofilen (Aluminium Strangpress Dimension
50 x 120 mm) werden 3 abgekantete Bleche montiert. Maximale Ausladung
972 mm.
Integrierte LED-Beleuchtung: Im Trägerprofil ist eine Nute für eine integrier-
te Beleuchtung vorgesehen, welche im Winkel von 45° ins Innere der Anlage
gerichtet ist und ein LED Lichtband weiss (warmweiss) oder LED RGBW
Lichtband eingebaut werden kann. Abgedeckt wird es durch ein Reflektor-
Kunststoffprofil.
Bedienung LED Lichtband weiss:
- Mit einem externen Lichtschalter/Dimmer ein/ aus/dimmen.
- Mit Funk (Somfy io) ein/aus/dimmen.
Bedienung RGBW Lichtband:
- Mit Funk (Mi-Light) ein/aus/dimmen/Farben wechseln.
Verglasung: Das Ganzglas-Schiebe-System SV1020 kann als Front- und
Seitenverglasung verwendet werden. Das Festverglasungs-System SV1051 wird
als Seitenverglasung (z.B. als Spickel) in Kombination mit dem SV1020
ver wendet. Dabei darf die max. Front- oder Seitenfläche von 15 m
nicht übertroffen werden.
I.S.L.A. Concept: Mittels spezifischen Verbindungsgarnituren können die
Stützen in den Ecken des Rahmenprofils auf den Systemboden SB4700 montiert
werden.
LIEFERART
Tuch, Kederprofile und Ausfallprofil separat geliefert. Führungsschienen in
Längs träger vormontiert, Querträger / Stützen separat geliefert. Restliche Einzelteile
lose, ohne Befestigungsmaterial.
11.1
P5000
06/2017
pro Seite
2
