(303IO) MODEL SM24100 SWIMMING MACHINE GERMAN 7.5" X 10.3" PANTONE 295U 08/30/2018

Hydro Flow Swim Trainer™

Modell SM24100

230-240V AC / 50Hz

Symbolfoto. Pool wird nicht zur Verfügung gestellt.

Ist der Pool nicht herrlich? Wenn Sie Lust verspüren, noch andere Intex-

Produkte auszuprobieren, wie unser Pool-Zubehör oder die Luftbetten,

sowie die Spielwaren oder die Boote .... , dann besuchen Sie uns doch

einfach auf unserer Homepage unter www.steinbach.at. Unsere Produkte

sind auch im Fachhandel erhältlich.

Wegen der Politik der kontinuierlichen Produktverbesserung behält

sich INTEX das Recht vor, Daten, Erscheinungsbilder oder Updates

(Produktspezifikationen) jederzeit ohne Vorankündigung zu ändern!

Rechte vorbehalten. Printed in China/Imprimé en Chine/Impreso en China/Gedruckt in China.

®™ Trademarks used in some countries of the world under license from/®™ Marques utilisées dans certains pays sous

licence de/Marcas registradas utilizadas en algunos países del mundo bajo licencia de/Warenzeichen verwendet in einigen

Ländern der Welt in Lizenz von/Intex Marketing Ltd. to/à/a/an Intex Development Co. Ltd., G.P.O Box 28829, Hong

Kong & Intex Recreation Corp., P.O. Box 1440, Long Beach, CA 90801 • Distributed in the European Union by/Distribué

dans l'Union Européenne par/Distribuido en la unión Europea por/Vertrieb in der Europäischen Union durch/Intex Trading

B.V., Venneveld 9, 4705 RR Roosendaal – The Netherlands

www.intexcorp.com

WICHTIGE

SICHERHEITSHINWEISE

Lesen Sie die Anleitung, bevor Sie mit der

Installation des Produktes beginnen, und befol-

gen Sie die Anweisung genau. Für späteres

Nachschlagen aufbewahren.

Corp.

Deutsch

303A

Inhaltsverzeichnis

Inhaltszusammenfassung für Intex Hydro Flow Swim Trainer SM24100

Seite 1 Ländern der Welt in Lizenz von/Intex Marketing Ltd. to/à/a/an Intex Development Co. Ltd., G.P.O Box 28829, Hong Kong & Intex Recreation Corp., P.O. Box 1440, Long Beach, CA 90801 • Distributed in the European Union by/Distribué dans l’Union Européenne par/Distribuido en la unión Europea por/Vertrieb in der Europäischen Union durch/Intex Trading B.V., Venneveld 9, 4705 RR Roosendaal –...
Seite 2: Inhaltsverzeichnis
(303IO) MODEL SM24100 SWIMMING MACHINE GERMAN 7.5” X 10.3” PANTONE 295U 08/30/2018 Deutsch 303A INHALTSVERZEICHNIS Warnung..................3 Teilereferenz................4-5 Produktspezifikationen.............. 6 Aufbauanleitung................. 6-13 Bedienungsanleitung..............14-15 Instandhaltung................15 Auswechseln der inneren Teile..........16-17 Anleitung zur Fehlerbehebung..........18-19 Garantie..................20 Seite 2 HEBEN SIE DIESE BEDIENUNGSANLEITUNG AUF...
Seite 3: Wichtige Sicherheitvorschriften
(303IO) MODEL SM24100 SWIMMING MACHINE GERMAN 7.5” X 10.3” PANTONE 295U 08/30/2018 Deutsch 303A WICHTIGE SICHERHEITVORSCHRIFTEN Lesen und befolgen Sie alle Anweisungen, bevor sie das Produkt in Betrieb nehmen! ALLE INSTRUKTIONEN LESEN UND BEFOLGEN WARNUNG • Dieses Gerät sollte weder von Personen (auch Kindern) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten benutzt werden, noch von Personen, denen es an Erfahrung und Wissen mangelt, außer wenn diese Personen beaufsichtigt oder angeleitet werden von jemandem, der die Verantwortung für die Sicherheit übernimmt.
Seite 4: Teilereferenz
Bevor Sie mit dem Zusammenbau des Produkts beginnen, nehmen Sie sich bitte kurz Zeit, um den Inhalt zu überprüfen und sich mit den Einzelteilen vertraut zu machen. Halterung für rechteckige Intex Frame-Pools Halterung für Einbaupools Halterung für runde Intex Frame-Pools HINWEIS: Zeichnungen nur für Illustrationszwecke.
Seite 5 TEILEREFERENZ (FORTSETZUNG) Bevor Sie mit dem Zusammenbau des Produkts beginnen, nehmen Sie sich bitte kurz Zeit, um den Inhalt zu überprüfen und sich mit den Einzelteilen vertraut zu machen. Intex rechteckiger Intex Runder Metal POOL Metal Frame Pool Frame Pool...
Seite 6: Produktspezifikationen
303A PRODUKTSPEZIFIKATIONEN SM24100 Model: Transformator-Eingangsspannung und Leistung: 230-240V AC / 50Hz Spannung: Transformator-Ausgangsspannung und Strom: +12VDC, 35A 880 W Max. Leistung: Eingelassene Pools oder Intex Metal Frame Aufstellpools Geeignet für: Temperaturbereich des 25ºC - 35ºC Poolwassers: Geschwindigkeitsstufe* 0.66 0.77 0.83 0.94...
Seite 7 Deutsch 303A AUFBAUANLEITUNG (FORTSETZUNG) Montage der Wandhalterung am Pool A: Für rechteckige Intex Frame Pools 1. Montage der Wandhalterung (siehe Abb. 1.1 bis 1.2): ODER Hinweis: Zentrieren Sie Schwimmtrainer-Einheit an der Breitseite des Pools. 2. Anbringung des Wandhalterungssatzes an der Wand eines rechteckigen Frame Pools (siehe Abb.
Seite 8 (303IO) MODEL SM24100 SWIMMING MACHINE GERMAN 7.5” X 10.3” PANTONE 295U 08/30/2018 Deutsch 303A AUFBAUANLEITUNG (Fortsetzung) • Sichern Sie die Halterungsstangen und die Halterung an dem U-förmigen Seitenträger mithilfe der Befestigungen für die Halterungsstangen (7) und den Schrauben (8), (siehe Abbildung 2.2). Hinweis: Stellen Sie sicher, dass alle Schrauben fest angezogen sind und die Oberseite der Wandhalterung waagerecht ist.
Seite 9 (303IO) MODEL SM24100 SWIMMING MACHINE GERMAN 7.5” X 10.3” PANTONE 295U 08/30/2018 Deutsch 303A AUFBAUANLEITUNG (Fortsetzung) B: Für runde Intex Frame-Pools 1. Montage der Wandhalterung (siehe Abb. 4.1 bis 4.5): • Ermitteln Sie die Rohrform des Frame-Pools. Für Rohre mit “ ” Form siehe Abbildung 4.2 to 4.5.
Seite 10 (303IO) MODEL SM24100 SWIMMING MACHINE GERMAN 7.5” X 10.3” PANTONE 295U 08/30/2018 Deutsch 303A AUFBAUANLEITUNG (Fortsetzung) 2. Anbringung der Halterung an der Wand eines runden Frame Pools (siehe Abb. 5.1 bis 5.3): • Befestigen Sie den Wandhalterungssatz mit den Klemmen der horizontalen Rohre (10), den Schrauben (8) an den vertikalen Beinen des Frame-Pools und benutzen Sie je nach Form des vertikalen Beinrohrs das A/B/C Füllstück (11).
Seite 11 (303IO) MODEL SM24100 SWIMMING MACHINE GERMAN 7.5” X 10.3” PANTONE 295U 08/30/2018 Deutsch 303A AUFBAUANLEITUNG (Fortsetzung) • Stellen Sie die Mutter an der Gegenstromschwimmanlage ein, bis die Verstellbare Stützplatte die Poolwand berührt und die Mutter zum Einstellen des Schwimmtrainer-Einheit exakt horizontal Wassertiefe Abstands ist.
Seite 12 (303IO) MODEL SM24100 SWIMMING MACHINE GERMAN 7.5” X 10.3” PANTONE 295U 08/30/2018 Deutsch 303A AUFBAUANLEITUNG (Fortsetzung) 2. Montage der Schwimmtrainer-Einheit (siehe Abb. 6.4 bis 6.5). • Achten Sie darauf, dass der „Tragebügel“ der Schwimmtrainer-Einheit geschlossen ist, bevor Sie die Schwimmtrainer-Einheit an dem Wandhalterungssatz installieren. (siehe Abbildung 6.4).

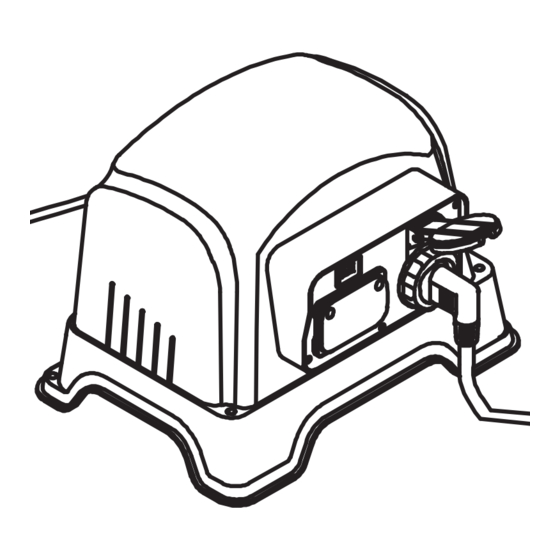

Seite 13 (303IO) MODEL SM24100 SWIMMING MACHINE GERMAN 7.5” X 10.3” PANTONE 295U 08/30/2018 Deutsch 303A AUFBAUANLEITUNG (Fortsetzung) Anschließen der Schwimmtrainer-Einheit an den Transformator (siehe Abb. 9.1 bis 9.2). 1. Stellen Sie sicher, dass der Transformator (2) AUS/EIN ausgeschaltet ist. Verbinden Sie das Transformatorkabel mit einer geerdeten Netzbuchse Steckdose.
Seite 14: Bedienungsanleitung
(303IO) MODEL SM24100 SWIMMING MACHINE GERMAN 7.5” X 10.3” PANTONE 295U 08/30/2018 Deutsch 303A BEDIENUNGSANLEITUNG Funktion des Anzeigefeldes Antenne Zone #1 Funktion Zone #1 Funktion Zone #2 Funktion A: Taste Aus/Ein B: Taste zum Erhöhen der Geschwindigkeit C: Taste zum Verringern der Geschwindigkeit D: Anzeige der Geschwindigkeitseinstellung...
Seite 15: Instandhaltung
F sinkt oder wenn das Gerät voraussichtlich längere Zeit nicht benutzt wird. WICHTIG: Schließen Sie den Tragebügel vor dem Demontieren und Entfernen der Schwimmtrainer-Einheit von dem Wandhalterungssatz (nur für rechteckige Intex Frame-Pools). 1. Schalten Sie den Transformator aus und ziehen Sie das Netzkabel aus der Steckdose.
Seite 16: Auswechseln Der Inneren Teile
(303IO) MODEL SM24100 SWIMMING MACHINE GERMAN 7.5” X 10.3” PANTONE 295U 08/30/2018 Deutsch 303A AUSWECHSELN DER INNEREN TEILE Benötigtes Werkzeug: Ein Kreuzschlitzschraubenzieher, ein flacher Schraubendreher und ein kleiner, verstellbarer Schraubenschlüssel. A: Demontage des Propellers Seite 16 HEBEN SIE DIESE BEDIENUNGSANLEITUNG AUF...
Seite 17 (303IO) MODEL SM24100 SWIMMING MACHINE GERMAN 7.5” X 10.3” PANTONE 295U 08/30/2018 Deutsch 303A AUSWECHSELN DER INNEREN TEILE (Fortsetzung) B: Demontage der Schwimmtrainer-Einheit-Halterung und des Schaltkastens Seite 17 HEBEN SIE DIESE BEDIENUNGSANLEITUNG AUF...
Seite 18: Anleitung Zur Fehlerbehebung
(303IO) MODEL SM24100 SWIMMING MACHINE GERMAN 7.5” X 10.3” PANTONE 295U 08/30/2018 Deutsch 303A ANLEITUNG ZUR FEHLERBEHEBUNG LED-PANEL- PROBLEM LÖSUNG CODE Das Gerät schaltet sich nach der Das ist normal. Schalten Sie das Gerät ● ● Höchstdauer von 90 Minuten aus. aus und ziehen Sie den Stecker.
Seite 19 ● Ausfall des Anzeigefeldes. Anzeigefeldkabel fest in die ● Die Notausschalter-Schnur ist falsch Buchse des Gehäuses gesteckt ist. ● platziert. Kontaktieren Sie das Intex ● Service-Center. Platzieren Sie die Notausschalter- ● Schnur an der richtigen Stelle. Siehe “Aufbauanleitung”. Abnormale Anzeige/...
Seite 20: Garantie
Außer dieser Garantie und anderen Rechtsansprüchen in Ihrem Land sind keine weiteren Garantien impliziert. In dem Ausmaß, das in Ihrem Land möglich ist, haftet Intex unter keinen Umständen gegenüber Ihnen oder einem Dritten für unmittelbare oder daraus folgende Schäden, die sich aus dem Gebrauch Ihres Hydro Flow Swim Trainer™...
