AUFBAUANLEITUNG (Fortsetzung)

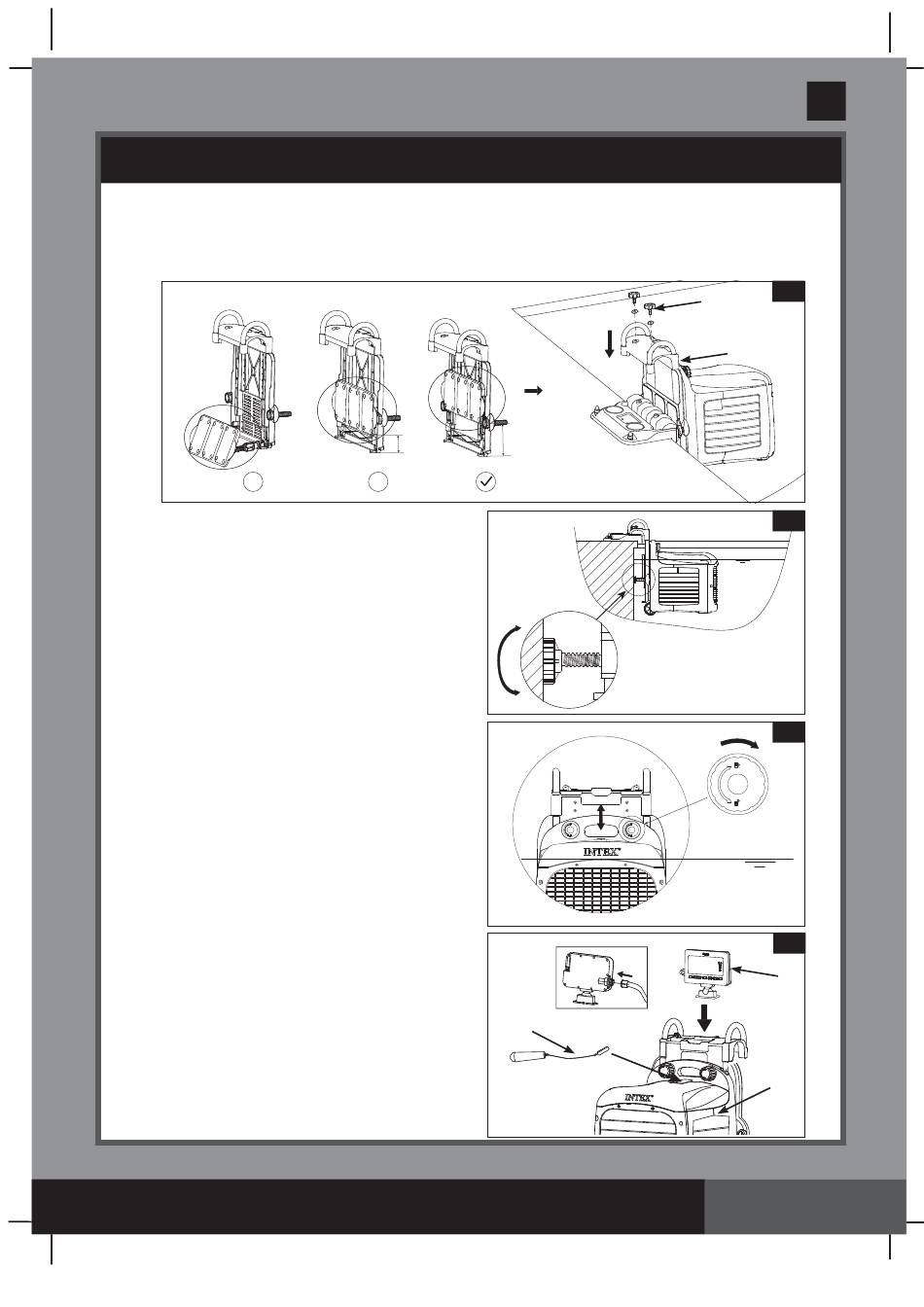

2. Montage der Schwimmtrainer-Einheit (siehe Abb. 6.4 bis 6.5).
• Achten Sie darauf, dass der „Tragebügel" der Schwimmtrainer-Einheit geschlossen
ist, bevor Sie die Schwimmtrainer-Einheit an dem Wandhalterungssatz installieren.
(siehe Abbildung 6.4).
X
• Stellen Sie die Tragemuttern an der
Schwimmtrainer-Einheit ein, bis die
Schwimmtrainer-Einheit horizontal zur
Wasseroberfläche ist. (siehe
Abbildung 6.5).
Höheneinstellung der Schwimmtrainer-
Einheit und Montage des Anzeigefeldes
für alle Pooltypen
1. Die Schwimmtrainer-Einheit muss unter
Wasser sein, sodass nur die Oberseite
des Gehäuses herausragt. Ziehen Sie
die Muttern an, nachdem die Höhe der
Schwimmtrainer-Einheit eingestellt ist.
(siehe Abbildung 7).
2. Befestigen Sie das Anzeigefeld (16) an
der Wandhalterung der Schwimmtrainer-
Einheit. Verbinden Sie den Stecker des
Anzeigefeldkabels mit der Buchse des
Anzeigefeldes Ziehen Sie die Mutter der
Anzeigekabelschelle manuell an. (siehe
Abbildung 8). Stellen Sie sicher, dass
der Stecker des Anzeigefeldkabels sicher
befestigt ist und die Schellenmutter fest
angezogen ist.
3. Legen Sie das flache, magnetische Ende
der Notausschalter-Schnur (19) auf das
Gehäuse der Schwimmtrainer-Einheit (32),
um das Gerät zu aktivieren. (siehe
Abbildung 8). WICHTIG: Ziehen Sie im
Falle eines Notfalls am Griff der
Notausschalter-Schnur. Das Gerät schaltet
sich aus und das Anzeigefeld erlischt.
HEBEN SIE DIESE BEDIENUNGSANLEITUNG AUF
(303IO) MODEL SM24100 SWIMMING MACHINE GERMAN 7.5" X 10.3" PANTONE 295U 08/30/2018
Max
X
19
Deutsch
303A
6.4
4
22
6.5
Wassertiefe
7
Wassertiefe
8
16
32
Seite 12
