AUFBAUANLEITUNG (Fortsetzung)

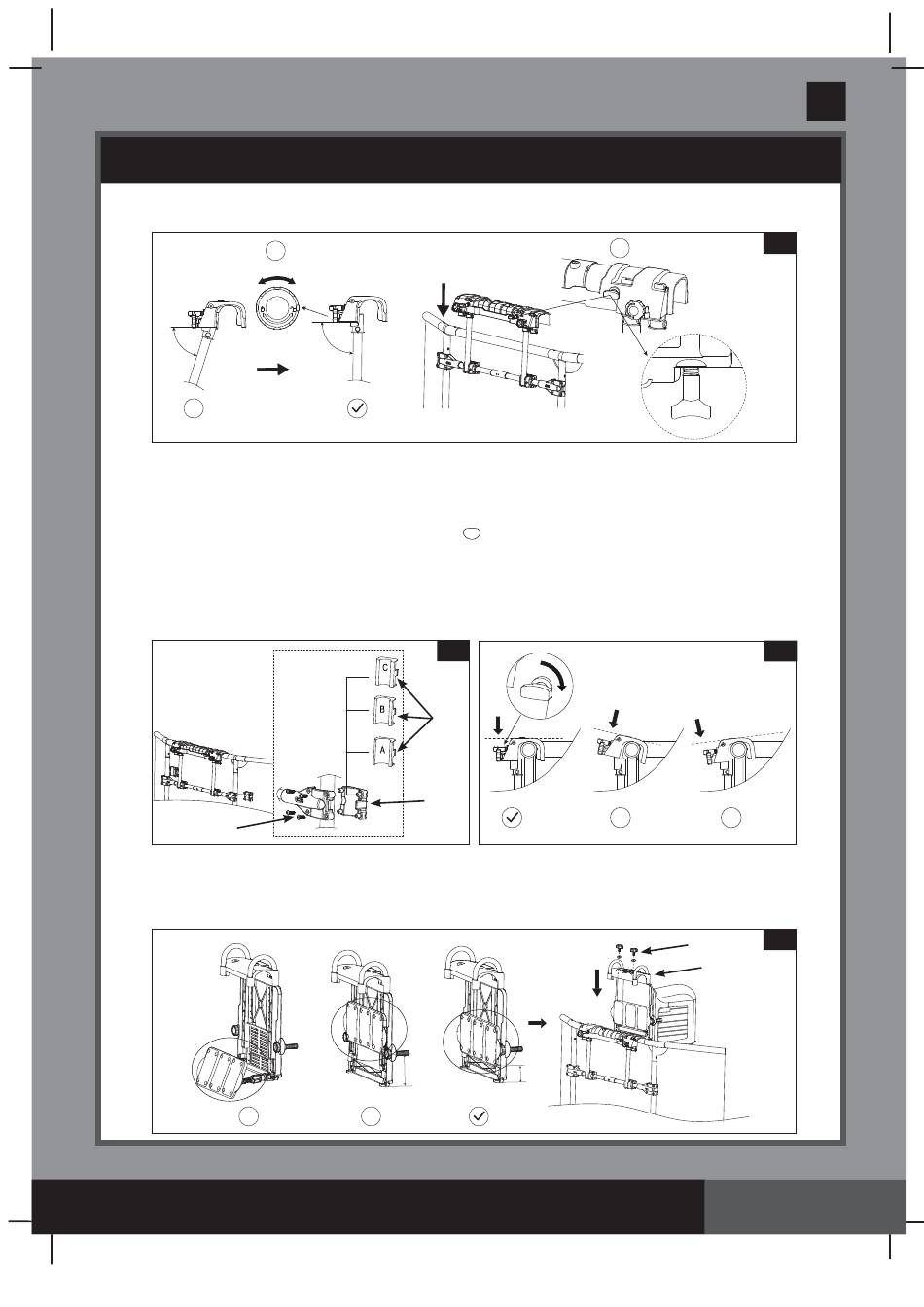

2. Anbringung der Halterung an der Wand eines runden Frame Pools
(siehe Abb. 5.1 bis 5.3):
1
X
• Befestigen Sie den Wandhalterungssatz mit den Klemmen der horizontalen Rohre
(10), den Schrauben (8) an den vertikalen Beinen des Frame-Pools und benutzen
Sie je nach Form des vertikalen Beinrohrs das A/B/C Füllstück (11). (siehe
Abbildung 5.2).
Benutzen Sie für vertikale Beinrohre mit "
Benutzen Sie für vertikale Beinrohre mit einem Durchmesser von 38 mm das „A" Füllstück.
Benutzen Sie für vertikale Beinrohre mit einem Durchmesser von 44 mm das „B" Füllstück.
Benutzen Sie für vertikale Beinrohre mit einem Durchmesser von 48 mm das „C" Füllstück.
Hinweis: Stellen Sie sicher, dass alle Schrauben fest angezogen sind und die
Oberseite der Wandhalterung waagerecht ist.
8
3. Montage der Schwimmtrainer-Einheit (siehe Abb. 5.4 bis 5.5).
• Achten Sie darauf, dass der „Tragebügel" der Schwimmtrainer-Einheit geschlossen ist,
bevor Sie die Schwimmtrainer-Einheit an dem Wandhalterungssatz installieren. (siehe
Abbildung 5.4).
X
HEBEN SIE DIESE BEDIENUNGSANLEITUNG AUF
(303IO) MODEL SM24100 SWIMMING MACHINE GERMAN 7.5" X 10.3" PANTONE 295U 08/30/2018
" Form nicht das A/B/C Füllstück (11).
5.2
11
10
MIN
X
Deutsch
5.1
2
5.3
X
X
5.4
4
22
Seite 10
