Garten
Jardin
Rohwasser
Eau brute
m³
Steckdose
Prise électrique
230 V / 50 Hz
Härtebeimischvorrichtung
eingebaut !
Avec Vanne de
réglage de dureté !
Härtebeimischvorrichtung
eingebaut !
Avec Vanne de
réglage de dureté !
Technische Änderungen und Massänderungen bleiben vorbehalten !
Modifications techniques réservées !
Schweizer Wassertechnik · Technique suisse de l'eau
burkhalter
www.burkhalter-h2o.ch

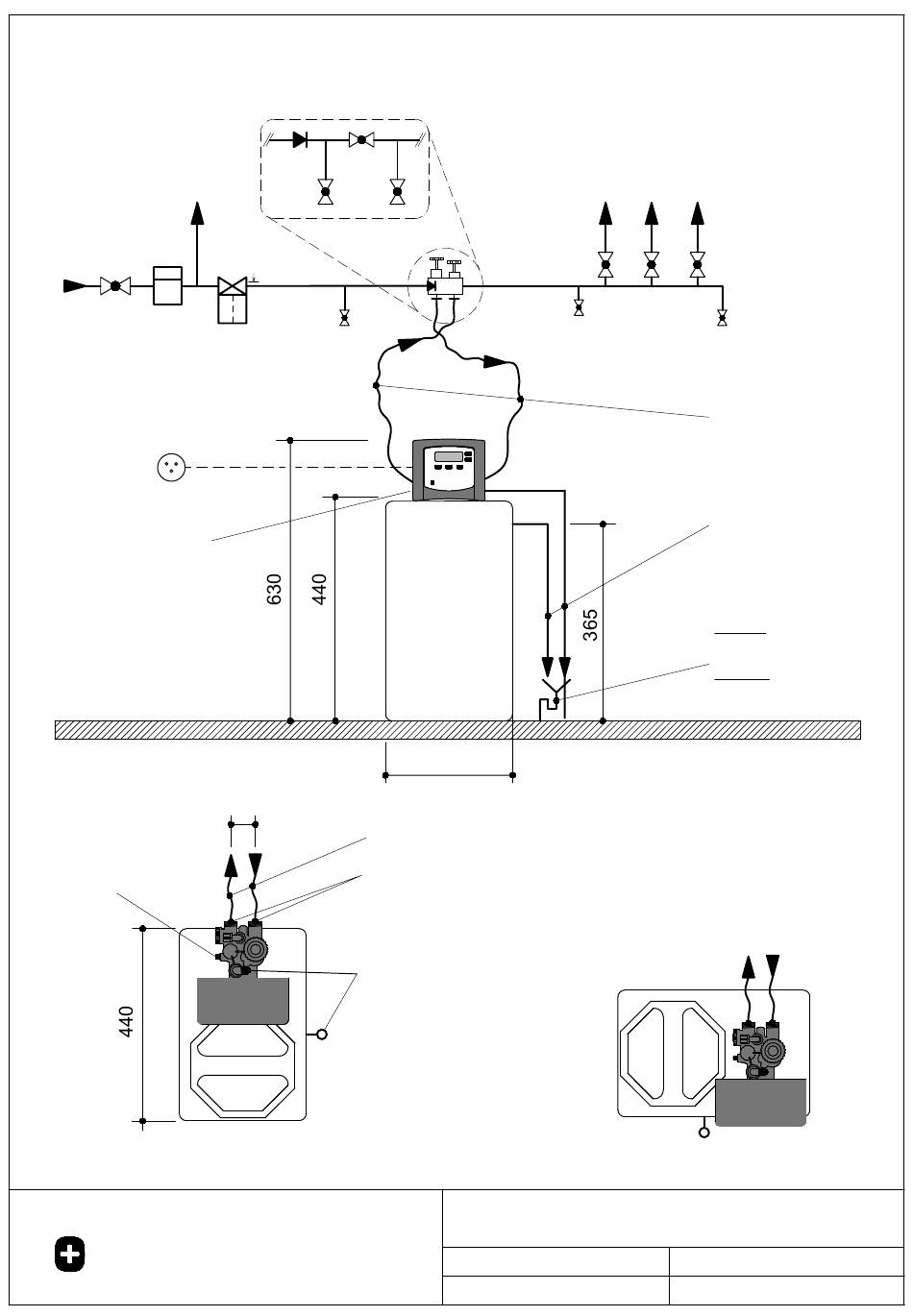

Massblatt und Einbauschema
Schéma de raccordement et dimensions
p
80
Anschlussschläuche
flexibles de raccordement
Anschlüsse 5/4" AG
Raccordement 5/4" AG
Spülleitung 12/16mm und
Sicherheitsüberlauf 12/16mm
sind durch den Sanitär
zu erstellen !
Tuyauterie de
rinçage 12/16mm et trop plein
de sécurité 12/16mm
(Raccordement par sanitaire)
Probehahn
Vanne d'essai
N E P T U N
burkhalter
240
Neptun Compact 8
Massblatt / Dimensions - raccordements
Gez.: 01.06.2019 / MR
Rev.:
Verbraucher
Consommateurs
Anschlussschläuche
flexibles de raccordement
Spülleitung 12/16mm und
Sicherheitsüberlauf 12/16mm
sind durch den Sanitär
zu erstellen !
Tuyauterie de
rinçage 12/16mm et trop plein
de sécurité 12/16mm
(Raccordement par sanitaire)
Achtung:
Spülmenge beachten !
Attention:
Respecter le volume
de rinçage !
Alternative Aufstellung
Installation alternative
Neptun_Compact 8.dwg
