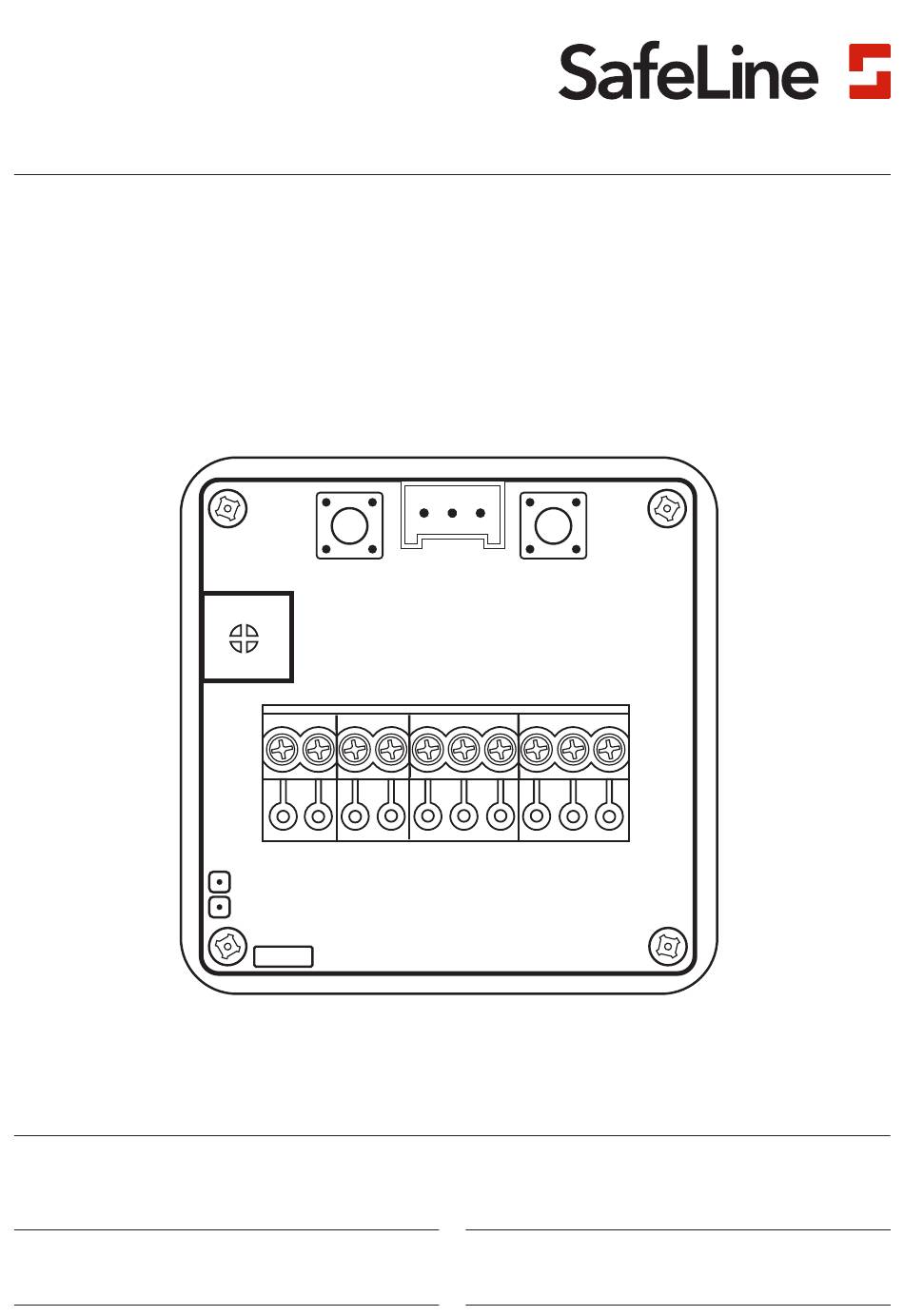

VV3
Bedienungsanleitung
Haltestelle-Anzeige
www.safeline-group.com
06.2019
VV3 v.3.01 DE
Innovation brought to you from Tyresö Sweden
© 2019 SafeLine and all the SafeLine products and
accessories are copyrighted by law.

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Safeline VV3

  • Seite 1 Bedienungsanleitung Haltestelle-Anzeige Innovation brought to you from Tyresö Sweden www.safeline-group.com © 2019 SafeLine and all the SafeLine products and 06.2019 VV3 v.3.01 DE accessories are copyrighted by law.
  • Seite 2: Inhaltsverzeichnis

    Symboles Contrôle du volume Konfiguration Programmiermodus Adressierung der Stockwerksanzeige Wählen des Ein-gangsformats. Feste Nachrichten auswählen. Overload (Überlast) Programmierung der VV3 mit SafeLine Pro Interfacesignale Zertifikationen Declaration of Conformity (Konformitätsbescheinigung) SafeLine VV3 Technische Daten Versorgung: 24 VDC 1 max 50 mA Versorgungsspannung und Eingänge dürfen nur mit geregelter...
  • Seite 3: Allgemeines

    - Diese Qualitätsprodukt richtet sich an die Aufzugsbranche. Es wurde nur für den angegebenen Verwendungszweck konstruiert und hergestellt. Beim Einsatz für einen anderen Zweck muss SafeLine vorab in Kenntnis gesetzt werden. - Es darf in keiner Weise modifi ziert oder geändert werden und muss unter genauer Einhaltung der in dieser Anleitung beschriebenen Verfahren installiert und konfi guriert werden.

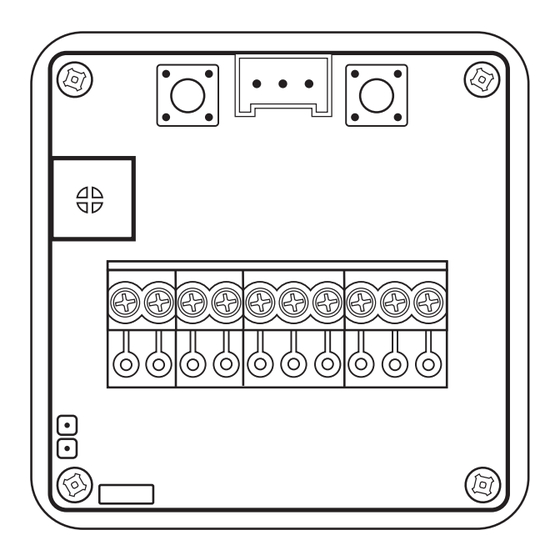

  • Seite 4: Einleitung

    Jumper zur Änderung des Ankunftsläutens. es described in Anschluss für Eingänge und Strom. ipment when installing e operation ct operation s, parts and man health. l collection ct disposal of ences for the Einleitung VV3 v.3.01 DE...
  • Seite 5: Installation

    Montage 1. Montieren Sie die Stockwerksanzeige in einer 48x48 mm Aussparung. 2. Der Festhalteclip wird auf der Rückseite eingesetzt. Befestigen Sie die Endpins der Clips in den beiden Löchern an der Seite der Linse. VV3 v.3.01 DE Installation...
  • Seite 6 Zeichen Die folgenden Zeichen können angezeigt werden: A-Z, Å, Ä, Ö, Æ, Ø, Ü Symbole Installation VV3 v.3.01 DE...
  • Seite 7: Lautstärkeregelung

    Lautstärker- egelung Jumper installiert = 3 Töne Kein Jumper = 1 Ton hoch, 2 Töne herunter. VV3 v.3.01 DE Installation...
  • Seite 8: Programmiermodus

    Programmier- Auf der Rückseite der VV3 gibt es zwei Tasten, die mit „UP“ (Auf) & „DN“ (Ab) markiert sind. modus Hinweis! Wenn die Stockwerk- sbezeichnung nicht geändert werden muss: Drücken Sie beide Tasten für 3 Sekunden, um direkt mit dem nächsten Schritt der Programmierung fortzufahren.
  • Seite 9 Mitte der Anzeige angezeigt. Wählen Sie aus, welches Zeichen Sie auf der linken Seite der Anzei- ge anzeigen möchten. Drücken Sie anschließend die beiden Tasten gleichzeitig für 0,5 Sekunden. Nun beginnt das rechte Kästchen zu blinken. VV3 v.3.01 DE Konfiguration...
  • Seite 10 Anzeige anzeigen möchten. Drücken Sie anschließend die beiden Tasten gleichzeitig für 0,5 Sekunden, um mit dem nächsten Stockwerk fortzufahren. Die Anzeige zeigt nun eine horizontal laufende „1“ an. Dies bedeutet, dass das Stockwerk „1“ programmiert werden kann. Konfiguration VV3 v.3.01 DE...
  • Seite 11 Weise wie das vorherige. 3 sec Wiederholen Sie diesen Vorgang, bis alle Stockwerke (die angezeigt werden sollen) programmiert sind. Wenn alle Stockwerke programmiert wurden: Drücken Sie die beiden Tasten gleichzeitig für 3 Sekunden, dies bringt Sie zum nächsten Programmierungsschritt. VV3 v.3.01 DE Konfiguration...
  • Seite 12: Adressierung Der Stockwerksanzeige

    Adressierung Die VV3 zeigt den Text „SELECT FLOOR“ (Stockwerk wählen) an. Diese Information wird verwendet, um die Richtungspfeile der Stockwerks- anzuzeigen und das Ankunftsläuten auszulösen. anzeige Wählen Sie aus, auf welchem Stockwerk die Anzeige befestigt wird; verwenden Sie die Tasten, um zwischen den von Ihnen program- (wählen Sie aus, auf welchem...
  • Seite 13: Wählen Des Ein-Gangsformats

    8 Stockwerken fest). schritt ausgeschlossen. Gray = Gray-Code. Wählen Sie das FORMAT, indem Sie die beiden Tasten gleichzeitig für 0,5 Sekunden drücken. Fragen Sie den Hersteller Ihrer Bedie- neinheit, wenn Sie nicht wissen, welches FORMAT Sie auswählen müssen. VV3 v.3.01 DE Konfiguration...
  • Seite 14: Feste Nachrichten Auswählen

    Programmiermodus zu verlassen. Die Programmierung ist nun vollständig. Um Ihre Programmierung zu überprüfen. drücken Sie die Taste „UP“ (Auf) für 3 Sekunden, die Anzeige zeigt nun alle Zeichen an, die für die einzelnen Stockwerke program- miert wurden. Konfiguration VV3 v.3.01 DE...
  • Seite 15: Overload (Überlast)

    4. Schließen Sie die Eingänge so an, dass die Anschlüsse 7 und 10 gleichzeitig mit dem Überlastkontakt aktiviert werden. +24V Wenn die Überlast aktiviert ist, zeigt die VV3 den ”OVERLOAD” (Überlast) Text an und der Lautsprecher klingelt. VV3 v.3.01 DE...
  • Seite 16: Programmierung Der Vv3 Mit Safeline Pro

    (Tetris-Modus (Verwendung von Pfeilsignalen)). Zurücksetzen der VV3: Um alle Konfi gurationseinstellung auf die Werkseinstellungen zurückzusetzen: Halten Sie die beiden Tasten gedrückt, während Sie die VV3 an der Versorgungsspannung anschließen; lassen Sie die Tasten nach 5 Sekunden los. Fahrtrichtungspfeile und feste Nachrichten: Die Fahrtrichtungspfeile und festen Nachrichten werden angezeigt, solange der Eingang aktiv ist.
  • Seite 17: Interfacesignale

    Die althergebrachte Möglichkeit zur Steuerung der Stockwerksan- zeigen wird Dezimal oder Ein-Stockwerk-pro-Pin genannt.Dabei wird ein Ausgangssignal für jedes Stockwerk benötigt, d. h. 8 Ausgänge für 8 Stockwerke. Beispiel: Stockwerk Code 10000000 01000000 00100000 00010000 00001000 00000100 00000010 00000001 VV3 v.3.01 DE Konfiguration...
  • Seite 18 Eingang 2 = Stockwerk 2 Eingang 3 = Stockwerk 3 Eingang 4 = Stockwerk 4 Eingang 5 = Stockwerk 5 Tipp! Mit SafeLine Pro kann Eingang 6 = Stockwerk 6 der Anschluss der Eingänge Eingang 7 = Stockwerk 7 Eingang 8 = Stockwerk 8 optimiert werden.
  • Seite 19: Eu Declaration Of Conformity

    Your partner in lift safety EU Declaration of Conformity Product: Floor display Type / model: Article no: *VV3, *VV3_BLUE, *VV3_YELLOW, *VV3KBUS, *VV3KBUS_BLUE Manufacturer: SafeLine Sweden AB Year: 2017 We herewith declare under our sole responsibility as manufacturer that the products referred to...
  • Seite 20 Support: +32 (0)4 85 89 08 95 SafeLine Deutschland GmbH Kurzgewannstraße 3 · D-68526 Ladenburg · Germany Tel.: +49 (0) 6203 840 60 03 · sld@safeline.eu SafeLine Group UK Unit 47 · Acorn Industrial Park · Crayford · Kent · DA1 4AL · United Kingdom Tel.: +44 (0) 1322 52 13 96 ·...
